その強さ、さらなる高みへ 基礎土木に耐える頑丈な構造と高いつり上げ能力に加え、これまでにないコンパクトレイアウトを実現した新型TK-Gシリーズ。その機動力は、今まで以上にハードな現場で迅速な作業を可能とする。この街の未来を切り開く力。その強さは、さらなる高みへと進化した。

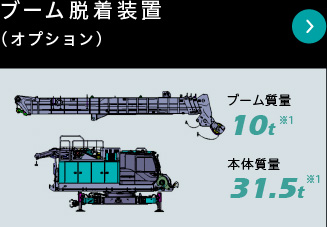

優れた輸送性、整備性で、実稼働時間を確保

輸送のしやすさを考えた寸法および質量設定

全長5.94m 全装備質量(標準仕様)31.5t 輸送幅2.99mを実現(※最小輸送幅)

高い安定性が支えるクレーンとしての基本能力。

クレーンとしての高い作業能力を装備。

最大定格総荷重 75t×3.0m 一本掛能力 TK750GFSFS 107.9kN{11.0tf} TK750GFS 68.7kN{7.0tf} 最大地上揚程 30.4m

スピーディな巻き上げロープ速度を実現(主巻・補巻とも)。

TK750GFS 125m/min(1層) TK750G 120m/min(1層)

つり荷作業で実用的な高い能力。

全高制限のある現場で高いつり能力を発揮。

主要諸元

機種 TK750GFS TK750G
最大定格総荷重 10.0mブーム 75.0t × 3.0m(8本掛) 75.0t × 3.0m(11本掛)
16.7mブーム 36.0t × 4.5m(4本掛) 36.0t × 4.5m(6本掛)
23.4mブーム 29.0t × 6.0m(3本掛) 29.0t × 6.0m(5本掛)
30.1mブーム 18.5t × 8.0m(2本掛) 18.5t × 8.0m(4本掛)
補助シーブ(最大) 11.0t(1本掛) 7.0t(1本掛)
ブーム長さ 10.0m ~ 30.1m
主フック最大地上揚程 30.4m
主フック最大作業半径 27.8m
巻上ロープ速度 主巻 125m / min(1層目) 120m / min(1層目)
補巻 125m / min(1層目) 120m / min(1層目)
サード 125m / min(1層目) 120m / min(1層目)※1
ブーム伸長速度 125sec / 20.1m
ブーム上げ速度 64sec / 0~83度
旋回速度 2.5min1{2.5rpm}
走行速度 1.7km / 1.2h
作業時質量(オプション含む) 74.8t 73.5t※計画仕様
平均接地圧 89.4kPa{0.91kgf / cm2 87.8kPa{0.89kgf / cm2※計画仕様
登坂能力 40%(21.8度)
エンジン 名称 Daimler OM936LA (MTU 6R1000) ディーゼルエンジン
定格出力 254kW / 2,000min-1{345PS / 2,000rpm}
ワイヤーロープ 主巻 φ26mm × 110m φ22mm × 170m
補巻 φ26mm × 110m φ22mm × 75m
サード φ26mm × 125m φ22mm × 170m※1
カタログダウンロード ダウンロード(2.8MB)PDF
スペックカタログダウンロード ダウンロード(2.1MB)PDF ダウンロード(2.0MB)PDF

単位は国際単位系のSI単位で、{ }内は従来表示です。 各速度は軽負荷時の値であり、負荷により変動します。 ※1.TK750Gのサードドラムはオプションです。

全体図 図はTK750GFS
