SK1300DLC-11超大型建物解体専用機
メニュー
分解時の寸法・質量・搬送荷姿
分解時の寸法・質量
本体（カウンタウエイト付き）＋メインブーム
| 寸法(mm) | 質量(kg) | アタッチメント仕様 | ||
| 4つ折れ | 3つ折れ | セパレートブーム | ||
 |
98,700 | ○ | ○ | ○ |
本体（カウンタウエイト取外し）＋メインブーム
| 寸法(mm) | 質量(kg) | アタッチメント仕様 | ||
| 4つ折れ | 3つ折れ | セパレートブーム | ||
 |
76,700 | ○ | ○ | ○ |
本体（カウンタウエイト取外し）
| 寸法(mm) | 質量(kg) | アタッチメント仕様 | ||
| 4つ折れ | 3つ折れ | セパレートブーム | ||
 |
61,000 | ○ | ○ | ○ |
本体（カウンタウエイト、クローラ取外し）
| 寸法(mm) | 質量(kg) | アタッチメント仕様 | ||
| 4つ折れ | 3つ折れ | セパレートブーム | ||
 |
32,200 | ○ | ○ | ○ |
クローラ（片側）
| 寸法(mm) | 質量(kg) | アタッチメント仕様 | ||
| 4つ折れ | 3つ折れ | セパレートブーム | ||
 |
14,400 | ○ | ○ | ○ |
カウンタウエイト（下段）
| 寸法(mm) | 質量(kg) | アタッチメント仕様 | ||
| 4つ折れ | 3つ折れ | セパレートブーム | ||
 |
14,100 | ○ | ○ | ○ |
カウンタウエイト（上段）
| 寸法(mm) | 質量(kg) | アタッチメント仕様 | ||
| 4つ折れ | 3つ折れ | セパレートブーム | ||
 |
7,750 | ○ | ○ | ○ |
超ロングアタッチメント仕様
サブフレーム＋メインブーム（N1）
| 寸法(mm) | 質量(kg) | アタッチメント仕様 | ||||
| 4つ折れ | 3つ折れ | |||||
| 40m | 35m | 38m | 35m | 31m | ||
 |
15,800 | ○ | ○ | ○ | ○ | ○ |
インサートブーム（ロング）（N2-A）
| 寸法(mm) | 質量(kg) | アタッチメント仕様 | ||||
| 4つ折れ | 3つ折れ | |||||
| 40m | 35m | 38m | 35m | 31m | ||
 |
6,380 | ー | ー | ○ | ○ | ○ |
インサートブーム（ショート）（N2-B）
| 寸法(mm) | 質量(kg) | アタッチメント仕様 | ||||
| 4つ折れ | 3つ折れ | |||||
| 40m | 35m | 38m | 35m | 31m | ||
 |
4,810 | ○ | ー | ○ | ○ | ー |
メインフロントブーム（N3）＋リアブーム（N4）
| 寸法(mm) | 質量(kg) | アタッチメント仕様 | ||||
| 4つ折れ | 3つ折れ | |||||
| 40m | 35m | 38m | 35m | 31m | ||
 |
13,700 | ○ | ○ | ー | ー | ー |
フロントブーム（N5）＋インターブーム（N6）＋リアアーム（N7）
| 寸法(mm) | 質量(kg) | アタッチメント仕様 | ||||
| 4つ折れ | 3つ折れ | |||||
| 40m | 35m | 38m | 35m | 31m | ||
 |
11,400 | ○ | ○ | ○ | ○ | ○ |
フロントアーム（スタンダード）（N8-A）
| 寸法(mm) | 質量(kg) | アタッチメント仕様 | ||||
| 4つ折れ | 3つ折れ | |||||
| 40m | 35m | 38m | 35m | 31m | ||
 |
4,030 | ー | ○ | ー | ー | ○ |
フロントアーム（セミロング）（N8-B）
| 寸法(mm) | 質量(kg) | アタッチメント仕様 | ||||
| 4つ折れ | 3つ折れ | |||||
| 40m | 35m | 38m | 35m | 31m | ||
 |
4,210 | ○ | ー | ー | ○ | ー |
フロントアーム（ロング）（N8-C）
| 寸法(mm) | 質量(kg) | アタッチメント仕様 | ||||
| 4つ折れ | 3つ折れ | |||||
| 40m | 35m | 38m | 35m | 31m | ||
 |
4,640 | ー | ー | ○ | ー | ー |
セパレートブーム（＋インサートブーム）仕様 分割型
サブフレーム＋メインブーム（N1）
| 寸法(mm) | 質量(kg) | アタッチメント仕様 | |
| セパレートブーム | |||
| インサート | ー | ||
 |
15,800 | ○ | ○ |
メインフロントブーム＋フロントブーム＋リアアーム
| 寸法(mm) | 質量(kg) | アタッチメント仕様 | |
| セパレートブーム | |||
| インサート | ー | ||
 |
13,700 | ○ | ○ |
フロントアーム
| 寸法(mm) | 質量(kg) | アタッチメント仕様 | |
| セパレートブーム | |||
| インサート | ー | ||
 |
5,080 | ○ | ○ |
インサートブーム（ショート）（N2-B）
| 寸法(mm) | 質量(kg) | アタッチメント仕様 | |
| セパレートブーム | |||
| インサート | ー | ||
 |
4,810 | ○ | ー |
セパレートブーム（＋インサートブーム）仕様 一体型
サブフレーム＋メインブーム（N1）
| 寸法(mm) | 質量(kg) | アタッチメント仕様 | |
| セパレートブーム | |||
| インサート | ー | ||
 |
15,800 | ○ | ○ |
メインフロントブーム＋フロントブーム＋モノアーム
| 寸法(mm) | 質量(kg) | アタッチメント仕様 | |
| セパレートブーム | |||
| インサート | ー | ||
 |
18,000 | ○ | ○ |
インサートブーム（ショート）（N2-B）
| 寸法(mm) | 質量(kg) | アタッチメント仕様 | |
| セパレートブーム | |||
| インサート | ー | ||
 |
4,810 | ○ | ー |
搬送荷姿・トレーラ使用例（4つ折れ 40mの場合）
- ※
この搬送例はあくまでご参考です。搬送の際には、ご使用の搬送車両の積載可能質量・寸法をご確認ください。
本体

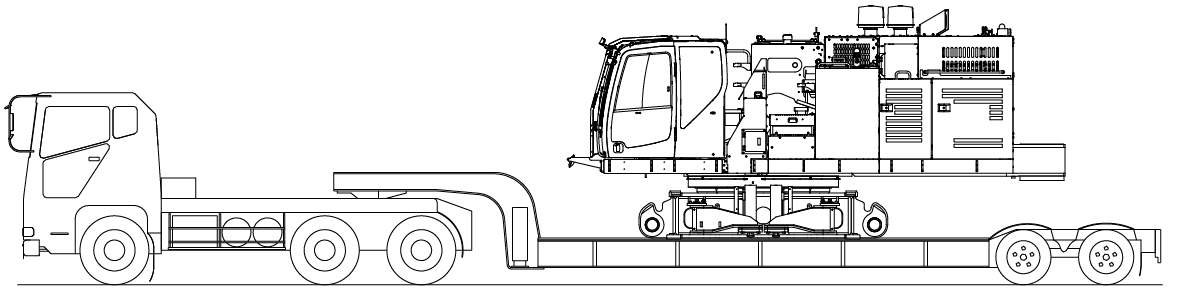

本体（カウンタウエイト、クローラ外し）
低床セミトレーラー
質量：32,200kg

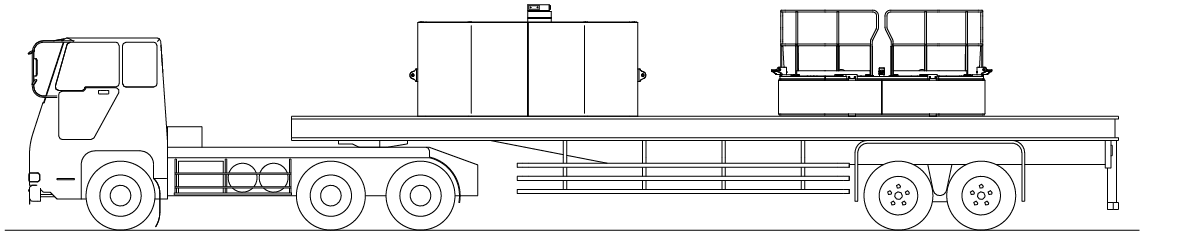

カウンタウエイト（ケース／内部ウエイト＋ハンドレール）
高床フラットトレーラー
質量：21,850kg

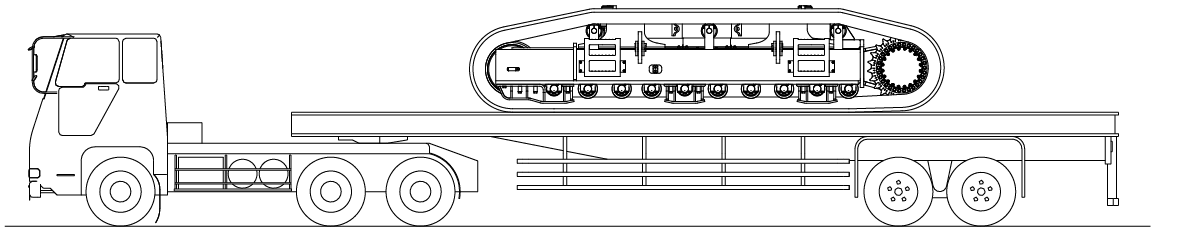

クローラ（片側）
高床フラットトレーラー
質量：14,400kg
クローラ（片側）
高床フラットトレーラー
質量：14,400kg
アタッチメント

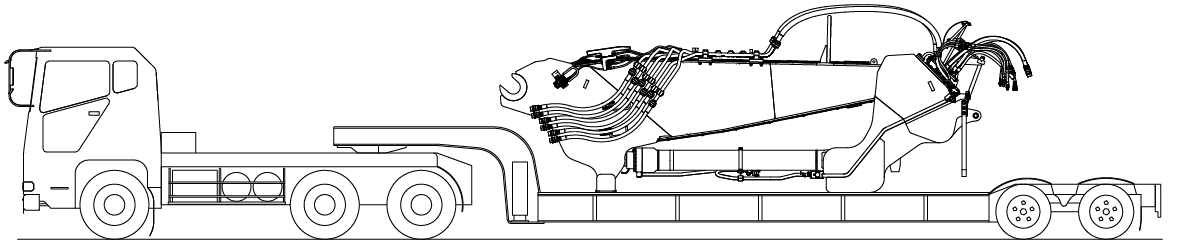

サブフレーム＋メインブーム（N1）
低床セミトレーラー
質量：15,800kg

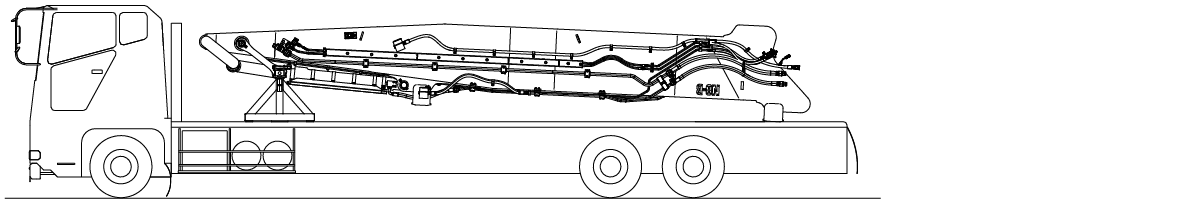

インサートブーム（ショート）（N2-B）
大型トラック
質量：4,810kg

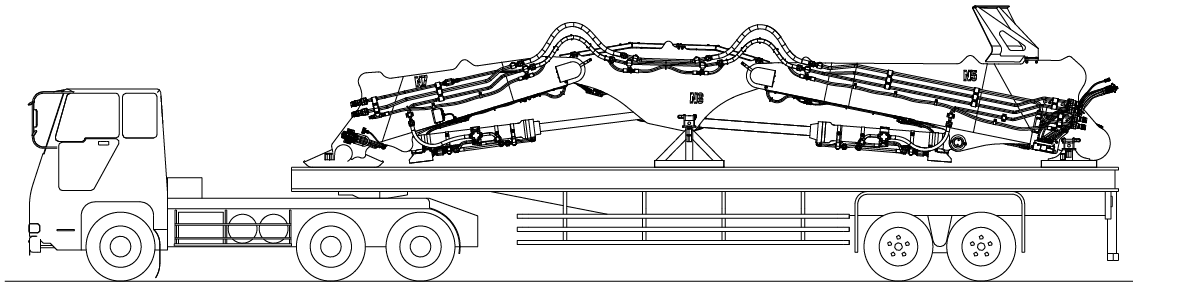

メインフロントブーム（N3）＋リアブーム（N4）
高床フラットトレーラー
質量：13,700kg

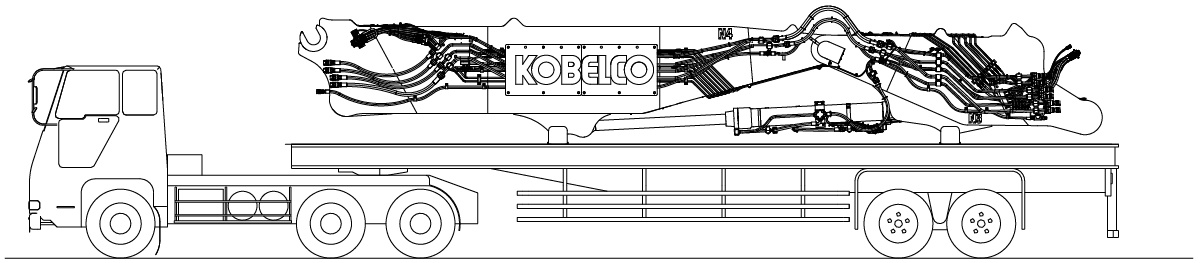

フロントブーム（N5）＋インターブーム（N6）＋リアアーム（N7）
高床フラットトレーラー
質量：11,400kg
フロントアーム（セミロング）（N8-B）
大型トラック
質量：4,210kg
