SK1300DLC-11超大型建物解体専用機

メニュー

カタログ
ダウンロード
見積もり依頼
 / お問い合わせ

スペック

主な仕様

4つ折れ超ロングアタッチメント仕様機/3つ折れ超ロングアタッチメント仕様機

機種名 SK1300DLC
本体型式 SK1300DLC-11
車名および型式 コベルコ LV06
アタッチメント仕様 4つ折れ超ロングアタッチメント 3つ折れ超ロングアタッチメント
40m 35m 38m 35m 31m
最大作業高さ（アームトップ）*mm
 39,570 35,170 37,580 35,080 30,700
性能
旋回速度min-1
 3.3
走行速度(1速/2速)km/h
 2.6／4.2
登坂能力％（度）
 18（10）
質量
運転質量kg
 136,900 132,800 129,100 130,500 126,500
接地圧kPa｛kgf/cm2｝
 170{1.73} 165{1.68} 160{1.63} 162{1.65} 157{1.60}
エンジン
型式 いすゞ 6WG1
種類 ディーゼル4サイクル
定格出力(ファン無し)kW{PS}/min-1
 382{519}／1,800
燃料タンク容量ℓ
 960
尿素水タンク容量ℓ
 83
油圧装置
ポンプ形式 可変容量形アキシャルピストン2＋ギヤ1
ポンプ設定圧Mpa
 33.0
油圧作動油ℓ
 全量1,070（タンク内油量599）
アタッチメント
アームピン径mm
 φ90 φ100 φ80 φ90 φ100
アタッチメント装着可能質量kg
 4,300 5,200 3,100 5,050 6,100
  • ・

    単位は国際単位系のＳＩ単位表示で{ }内は従来表示です。

  • ・

    4つ折れ仕様は、クイックヒッチを装着できません。

  • ・

    3つ折れ仕様は、クイックヒッチ装着可能です。

  • ＊

    シュー突起を含みません。

セパレートブーム仕様機

機種名 SK1300DLC
本体型式 SK1300DLC-11
車名および型式 コベルコ LV06
アタッチメント仕様 セパレートブーム
分割型アーム 一体型アーム
高所解体 基礎解体 インサート 高所解体 基礎解体 インサート
最大作業高さ（アームトップ）*mm
 21,020 21,020 23,560 21,020 21,020 23,560
性能
旋回速度min-1
 6.0
走行速度(1速/2速)km/h
 2.6／4.2
登坂能力％（度）
 18（10）
質量
運転質量kg
 127,300 129,300 132,100 126,600 129,000 131,400
接地圧kPa｛kgf/cm2｝
 158{1.61} 160{1.63} 164{1.67} 157{1.60} 160{1.63} 163{1.66}
エンジン
型式 いすゞ 6WG1
種類 ディーゼル4サイクル
定格出力(ファン無し)kW{PS}/min-1
 382{519}／1,800
燃料タンク容量ℓ
 960
尿素水タンク容量ℓ
 83
油圧装置
ポンプ形式 可変容量形アキシャルピストン2＋ギヤ1
ポンプ設定圧Mpa
 33.0
油圧作動油ℓ
 全量1,070（タンク内油量599）
アタッチメント
アームピン径mm
 φ130 φ130 φ130 φ130 φ130 φ130
アタッチメント装着可能質量kg
 9,600 11,600 9,600 9,600 12,000 9,600
  • ・

    単位は国際単位系のＳＩ単位表示で{ }内は従来表示です。

  • ・

    セパレート仕様は、クイックヒッチ装着可能です。

  • ＊

    シュー突起を含みません。

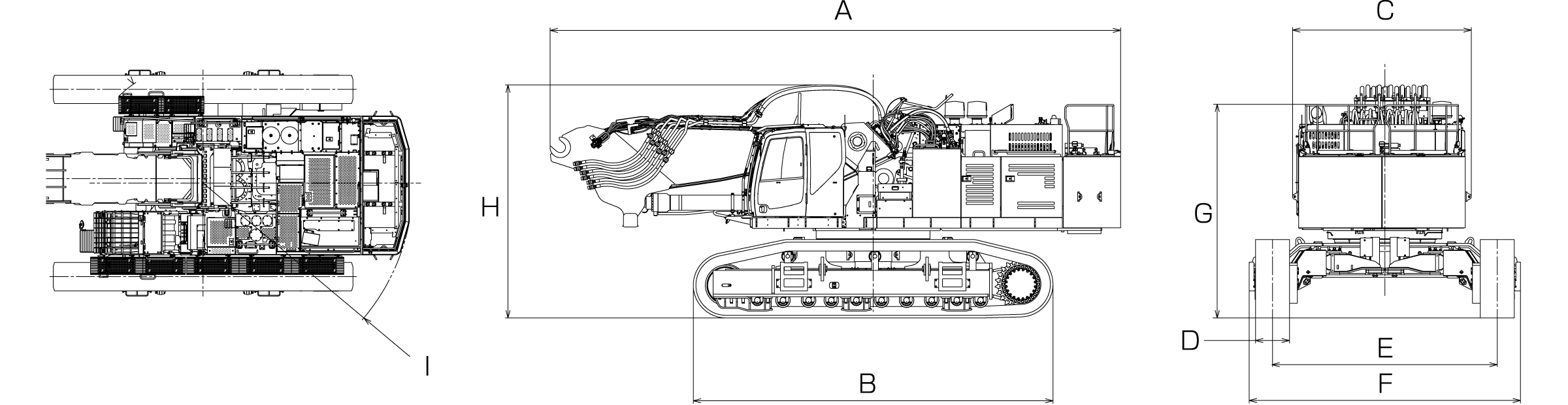

外形寸法（本体＋メインブーム）

（単位：mm）

A メインブーム＋上部旋回体長さ 10,920
B クローラ全長 6,880
C 上部旋回体全幅 3,420
D クローラシュー幅 650
E クローラ中心距離 4,300
F クローラ全幅 5,190
G 本体全高（キャブ） 3,710
H 本体全高（ブーム） 4,460
I 後端旋回半径 4,820

完成機寸法

（単位：mm）

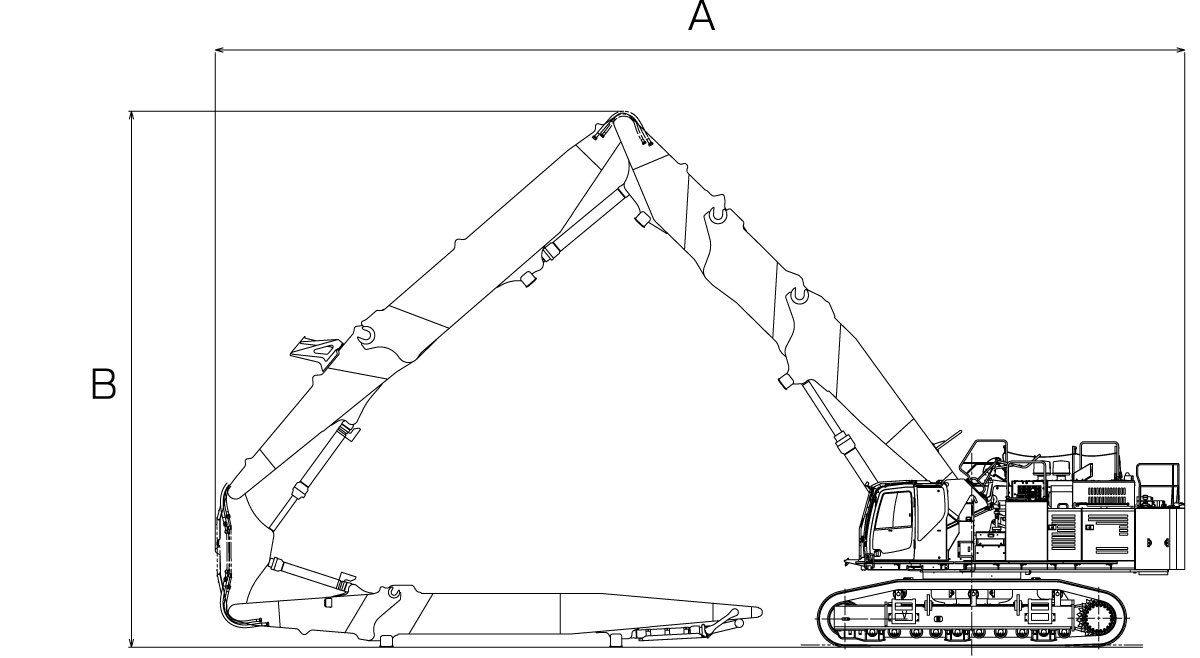

4つ折れ超ロングアタッチメント仕様機

仕様 A 全長 B アタッチメント高さ
40m タイプ 21,570 11,920
35m タイプ 19,810 10,750

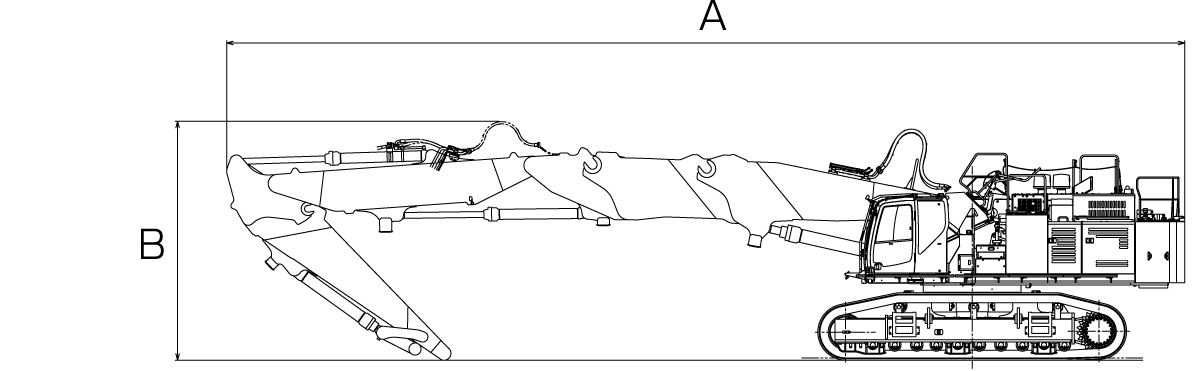

3つ折れ超ロングアタッチメント仕様機

仕様 A 全長 B アタッチメント高さ
38m タイプ 24,090 5,120
35m タイプ 24,090 5,120
31m タイプ 21,550 5,120

セパレートブーム仕様

仕様 A 全長 B アタッチメント高さ
インサート 21,350 5,330
高所解体／基礎解体 18,800 5,310

作業範囲図

（単位：mm）

  • ※

    斜線部はキャブ干渉防止装置の停止域を示します。

  • ※

    4つ折れ仕様は、クイックヒッチを装着できません。

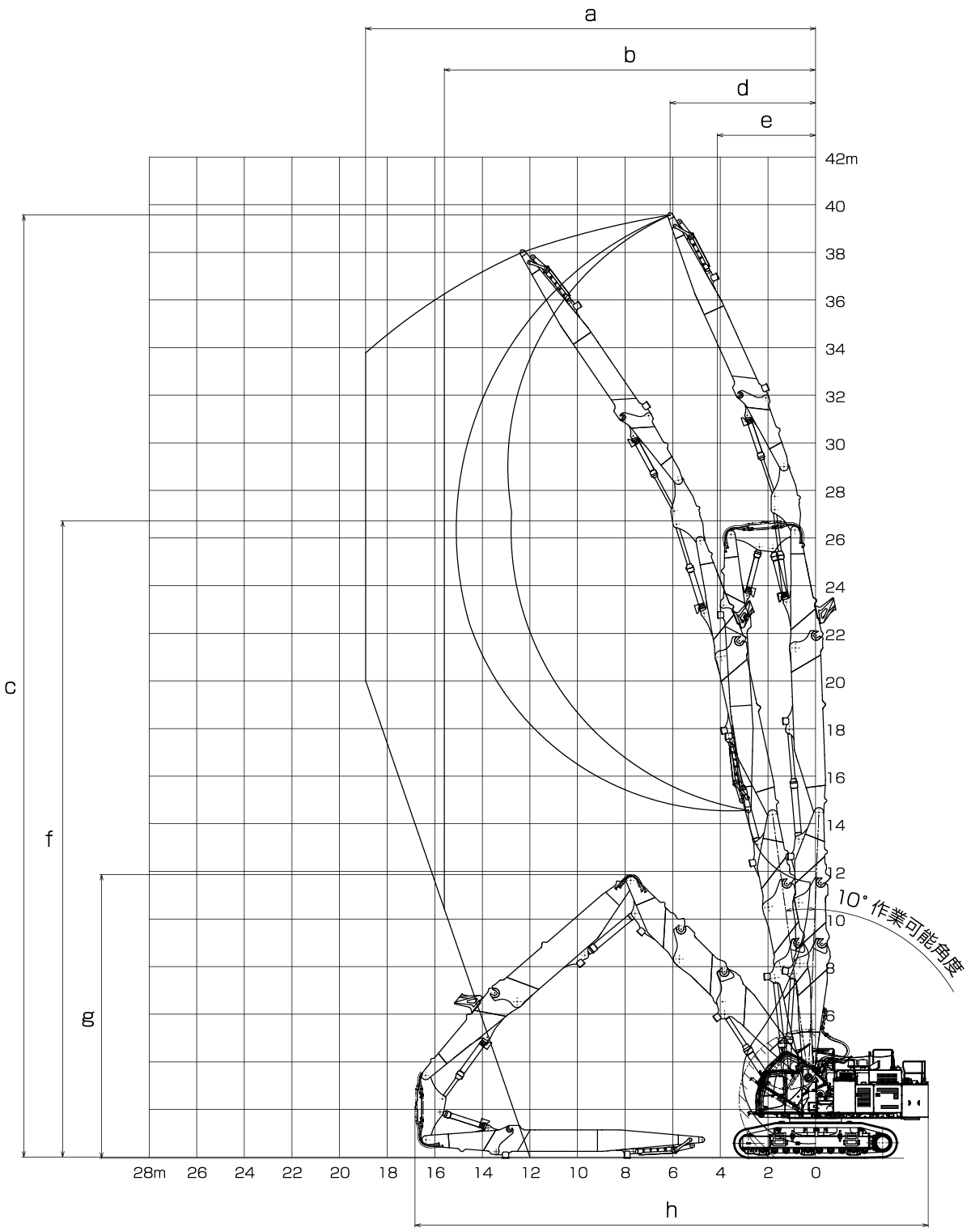

4つ折れ超ロングアタッチメント 40m

a 最大作業半径(縦向き時) 18,900
b 最大作業半径(横向き時) 15,600
c 最大作業高さ* 39,570
d 最大作業高さ時半径 6,110
e フロント最小旋回半径 4,120
f フロント最小旋回時高さ* 26,710
g 格納姿勢時高さ 11,920
h 格納姿勢時長さ 21,570
  • ＊

    シュー突起を含みません。

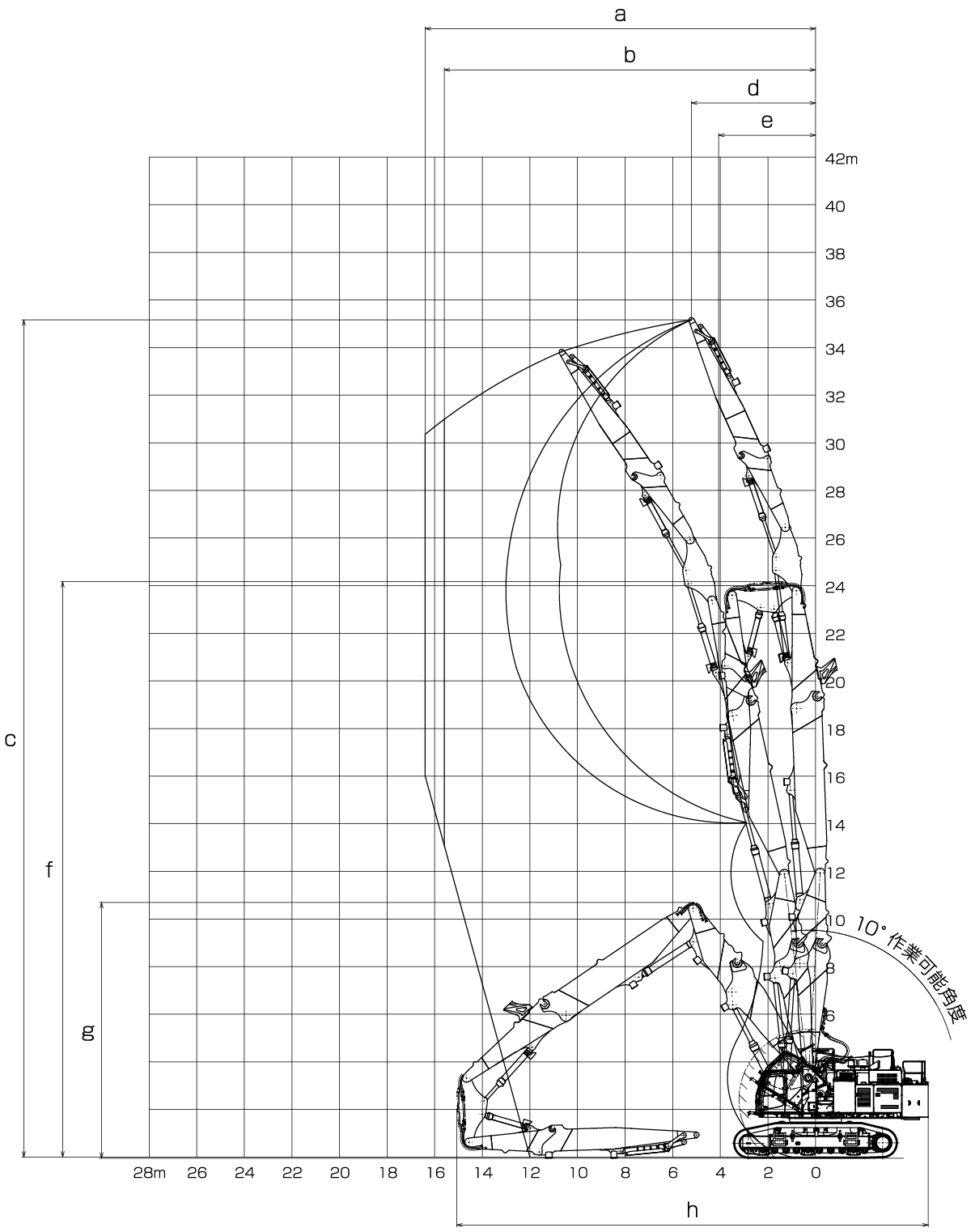

4つ折れ超ロングアタッチメント 35m

a 最大作業半径(縦向き時) 16,400
b 最大作業半径(横向き時) 15,600
c 最大作業高さ* 35,170
d 最大作業高さ時半径 5,220
e フロント最小旋回半径 4,070
f フロント最小旋回時高さ* 24,170
g 格納姿勢時高さ 10,750
h 格納姿勢時長さ 19,810
  • ＊

    シュー突起を含みません。

3つ折れ超ロングアタッチメント 38m

a 最大作業半径(縦向き時) 24,700
b 最大作業半径(横向き時) 22,800
c 最大作業高さ* 37,580
d 最大作業高さ時半径 7,750
e フロント最小旋回半径 4,040
f フロント最小旋回時高さ* 22,350
g 格納姿勢時高さ 5,120
h 格納姿勢時長さ 24,090
  • ＊

    シュー突起を含みません。

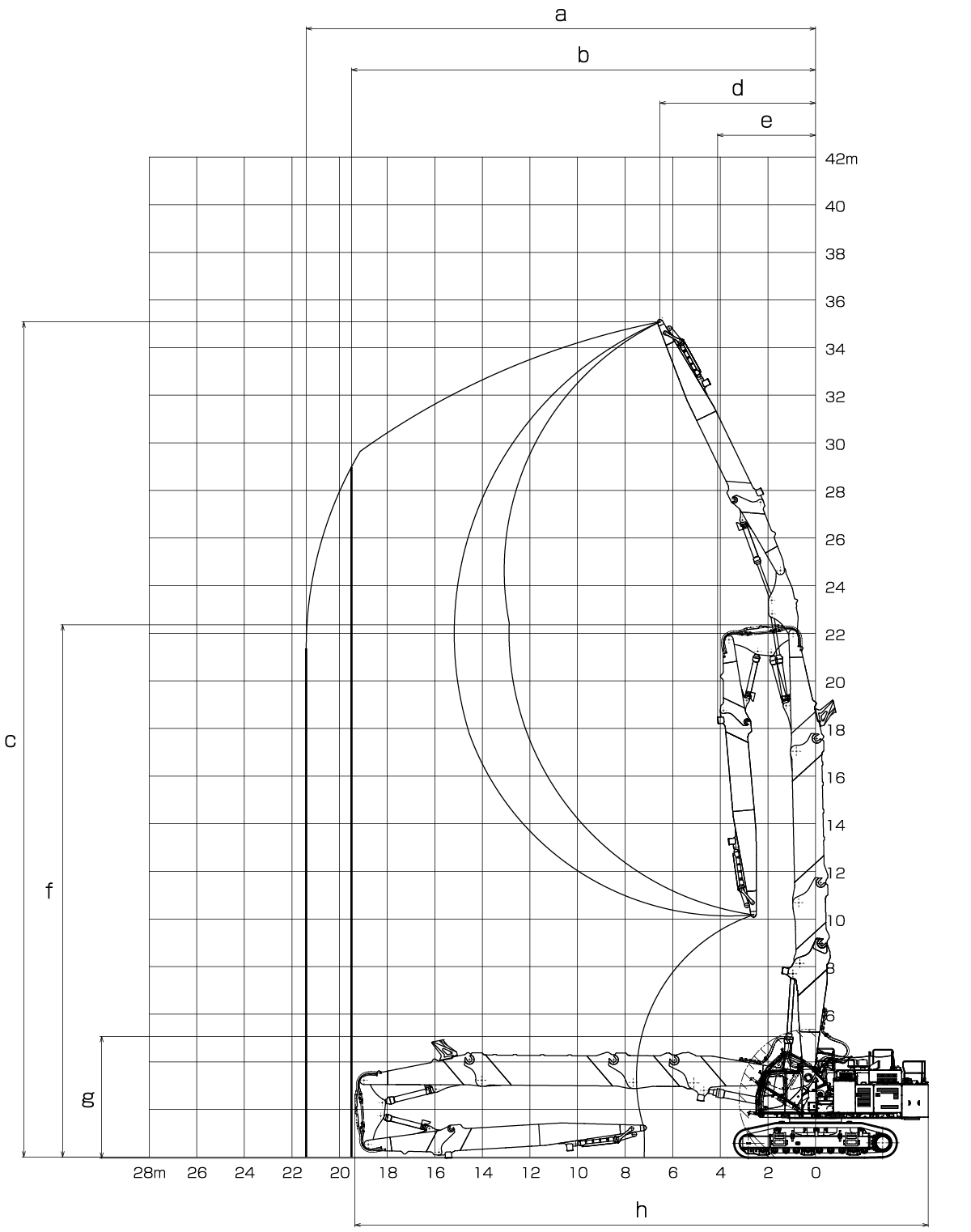

3つ折れ超ロングアタッチメント 35m

a 最大作業半径(縦向き時) 21,400
b 最大作業半径(横向き時) 19,500
c 最大作業高さ* 35,080
d 最大作業高さ時半径 6,540
e フロント最小旋回半径 4,120
f フロント最小旋回時高さ* 22,350
g 格納姿勢時高さ 5,120
h 格納姿勢時長さ 24,090
  • ＊

    シュー突起を含みません。

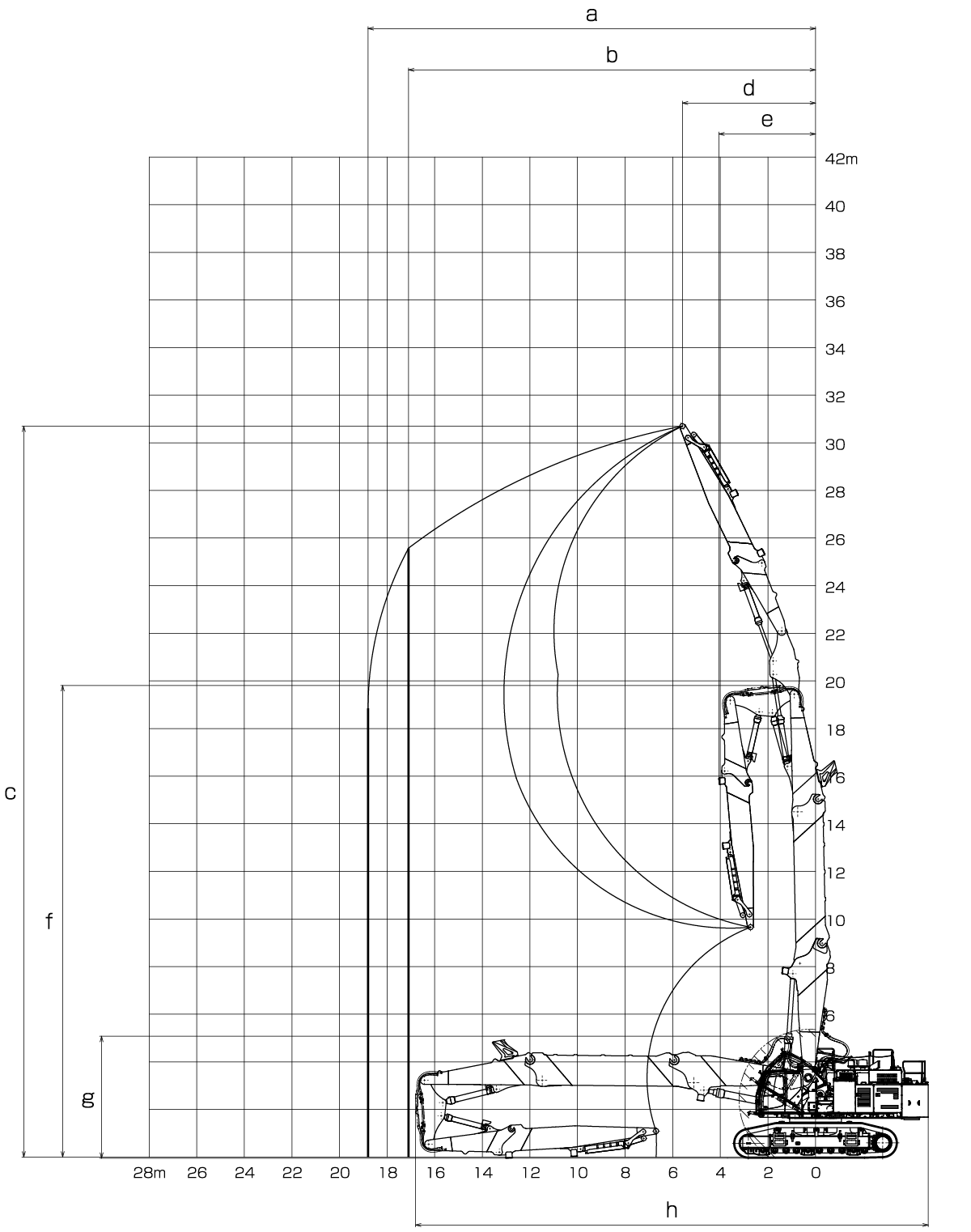

3つ折れ超ロングアタッチメント 31m

a 最大作業半径(縦向き時) 18,800
b 最大作業半径(横向き時) 17,100
c 最大作業高さ* 30,700
d 最大作業高さ時半径 5,590
e フロント最小旋回半径 4,060
f フロント最小旋回時高さ* 19,810
g 格納姿勢時高さ 5,120
h 格納姿勢時長さ 21,550
  • ＊

    シュー突起を含みません。

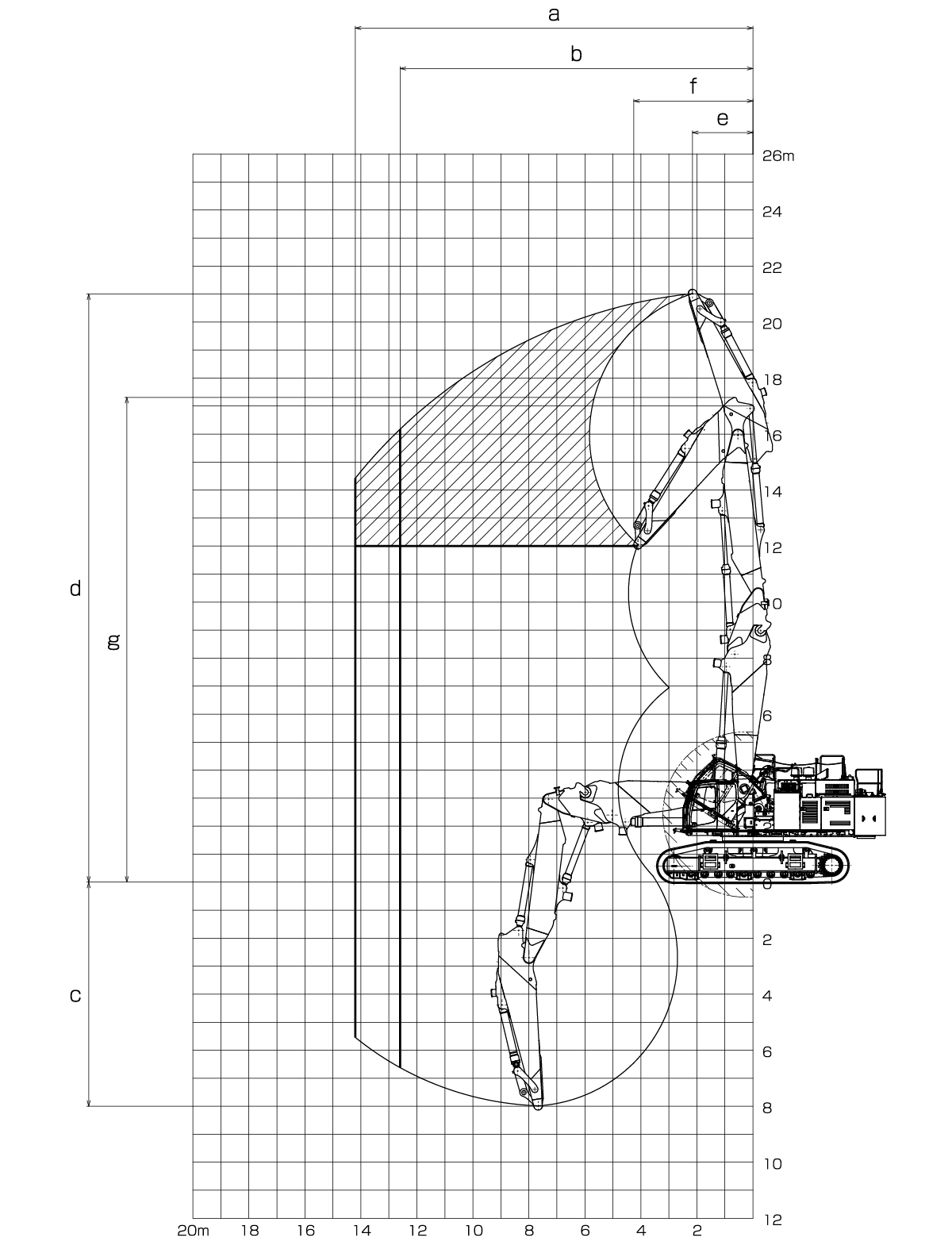

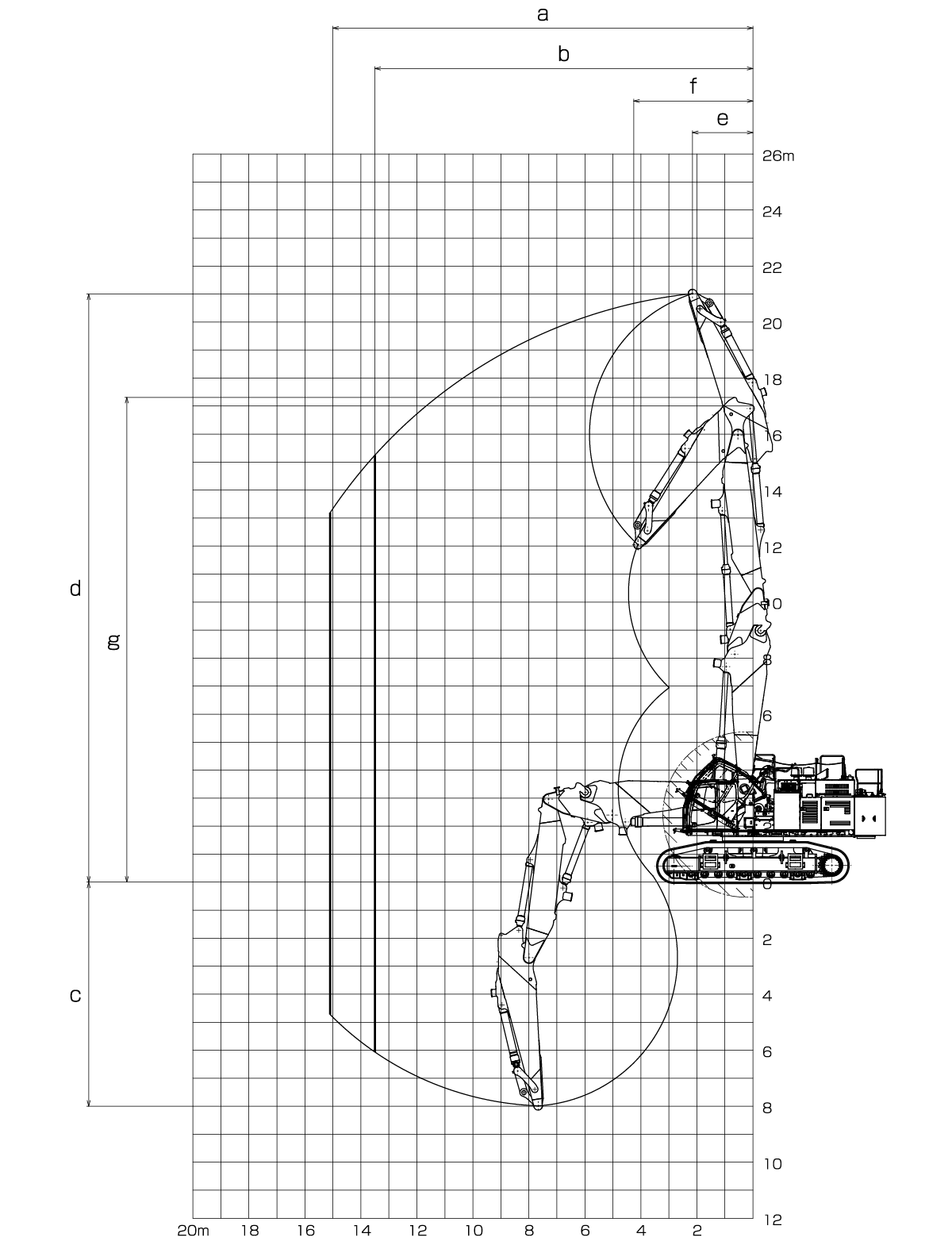

セパレートブームアタッチメント 高所解体

a 最大作業半径(縦向き時) 15,100
b 最大作業半径(横向き時) 13,500
c 最大作業深さ* 7,980
d 最大作業高さ* 21,020
e 最大作業高さ時半径 2,160
f フロント最小旋回半径 4,260
g フロント最小旋回時高さ* 17,120
  • ＊

    シュー突起を含みません。

セパレートブームアタッチメント 基礎解体

a 最大作業半径(縦向き時) 14,200
b 最大作業半径(横向き時) 12,600
c 最大作業深さ* 7,980
d 最大作業高さ* 21,020
e 最大作業高さ時半径 2,160
f フロント最小旋回半径 4,260
g フロント最小旋回時高さ* 17,120
  • ＊

    シュー突起を含みません。

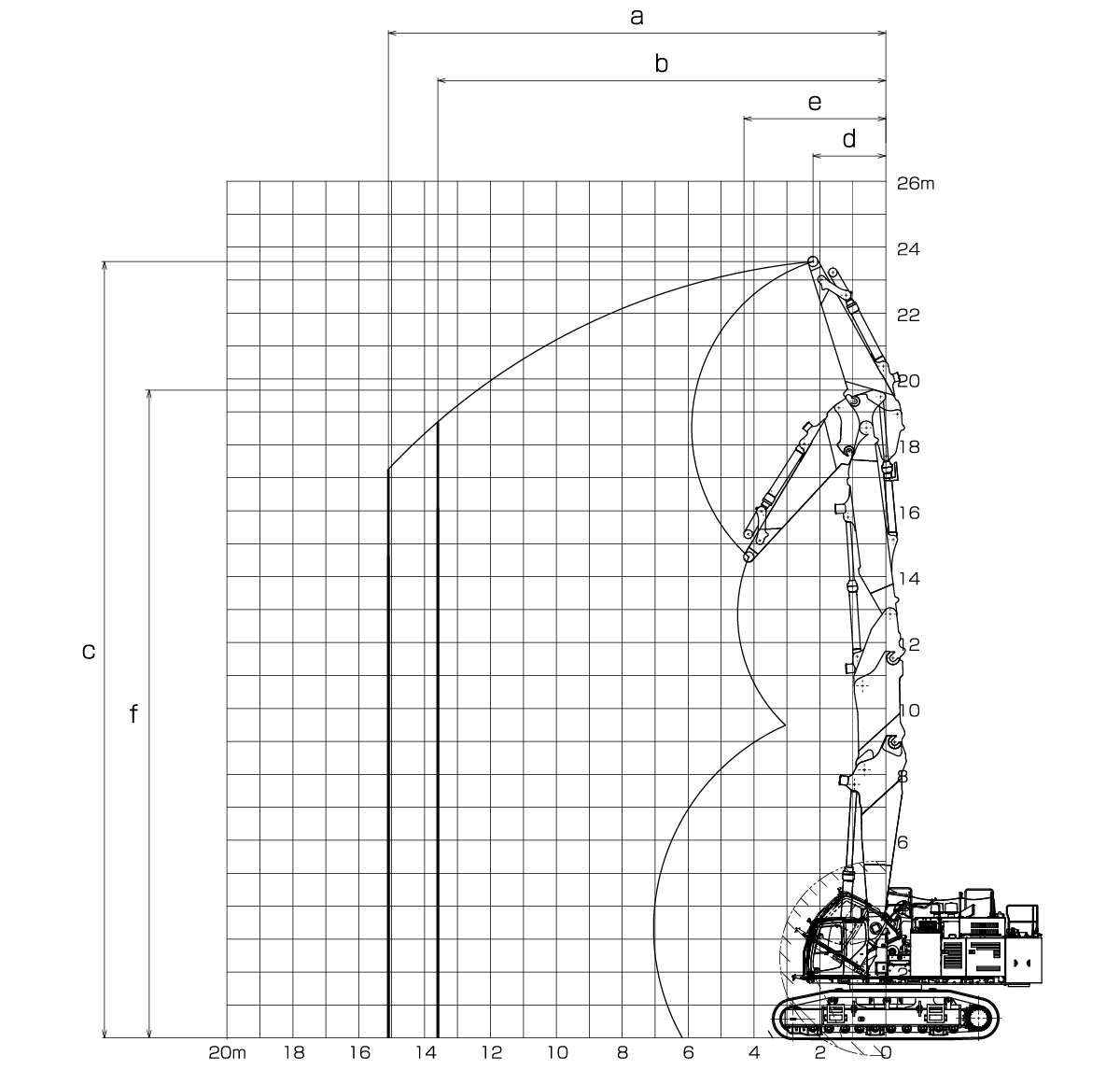

セパレートブームアタッチメント インサートブーム仕様

a 最大作業半径(縦向き時) 15,100
b 最大作業半径(横向き時) 13,600
c 最大作業高さ* 23,560
d 最大作業高さ時半径 2,210
e フロント最小旋回半径 4,300
f フロント最小旋回時高さ* 19,660
  • ＊

    シュー突起を含みません。

装備品

主要装備品

○印は標準、△印はオプション、－印は設定なしを示します。

機種名 SK1300DLC
アタッチメント仕様 4つ折れ
超ロング
アタッチメント		 3つ折れ
超ロング
アタッチメント		 セパレート
ブーム
アタッチメント
回転Ｎ＆Ｂ配管 ○
クイックヒッチ配管 ー ○
ブームアームジブセイフティ配管 ○ ー
ブームジブセイフティ配管 ー ○
マルチカプラ ○
アタッチメント圧抜きカプラ ○
2系統散水装置 ○
ブーム内蔵油圧式脱着ピン（外部リモコン付） ○
破砕片ストッパ ○ ー
アタッチメント架台 ○
ブーム緊急降下装置 ○
チルトメンテナンスストッパ ○
一体型セパレートアタッチメント ー ○
分割型セパレートアタッチメント ー △
NEXT ピン脱着治具 △
互換アダプタ △
散水装置 ○
バケットシリンダカバー ○ △
2.7m³ バケット ー ○
3.5m³HDバケット ー ○
ウエイト
積層ウエイト ○
足回り
650mm等高シュー ○
750mm等高シュー △
トランスリフタ（外部リモコン付） ○
機種名 SK1300DLC
アタッチメント仕様 4つ折れ
超ロング
アタッチメント		 3つ折れ
超ロング
アタッチメント		 セパレート
ブーム
キャブ
DSキャブ、非開閉サッシレス、強化フロントガード ○
アームレスト付エアサスペンションシート ○
チルト式キャブ架台 ○
キャブ干渉防止装置 ○
キャブ非常時降下装置 ○
10インチカラーモニタ ○
天窓間欠ワイパ ○
天窓ウォッシャ ○
その他
マルチコントロール ○
バッテリ遮断機能 ○
１WAYコール ○
黄色回転警告灯 ○
走行アラーム ○
転倒警報装置 ○
リバースファン機能 ○
増設モニタ（カラー）×1 ○
カメラ（右、後方、後方下、左） ○
アタッチカメラ ○ ー
イーグルアイビュー ○
電磁式リリーフ弁調整機能 ○
寒冷地用作動油 △
3折4折ブーム操作レバー切替機能 ○
油圧ピン抜け出し検出機能 ○
本体丸吊りブラケット △
工具・グリスガン ○
ロワ工具箱×2 ○
別置き大型工具箱 △
消火器 △

標準装備品

  • ●下部本体アンダカバー
  • ●強化型上部本体アンダカバー
  • ●防虫ネット
  • ●プレエアクリーナ付ダブルエレメントエアクリーナ
  • ●エンジンオイルパンドレンコック
  • ●パイロットドレンフィルタ
  • ●ホースリール付電動式ルブリケータ
  • ●LED 前方作業灯（アタッチメント：2、上部本体：2、キャブ：2）
  • ●LED カウンタウエイトライト：3
  • ●オートエアコン（内気循環・外気導入切替式）
  • ●デフロスタ
  • ●左右一体スライド式コントロールボックス
  • ●巻取り式シートベルト
  • ●ラゲッジトレイ
  • ●大型カップホルダ
  • ●ライフハンマ
  • ●AM/FM Bluetooth®（ハンズフリー）ラジオ（2スピーカ）
  • ●スマートフォンホルダ
  • ●耳付2分割フロアマット
  • ●ドア連動 LED ルームライト
  • ●稼働機管理システム「MERiT」
  • ●作動油フィルタ目詰まり検出機能

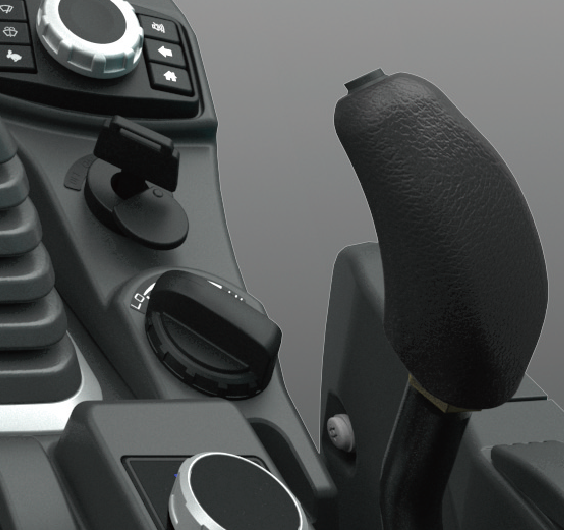

  • 4つ折れ操作レバー

    グリップ操作と連動しやすい位置へ4つ折れ操作レバーを変更。

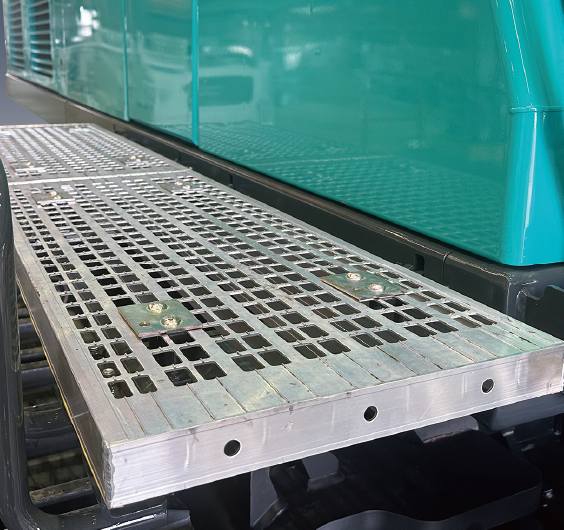

  • 脱着式キャットウォーク

    より安全にメンテナンスが行えるように本体左側に加え本体右前にも設置。

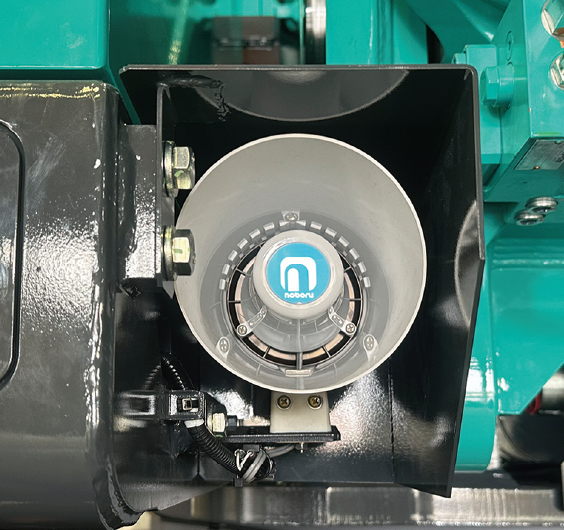

  • 1WAYコール（拡声器システム）

    クリアな音声品質で周辺作業者に注意を促し、安全を確保。

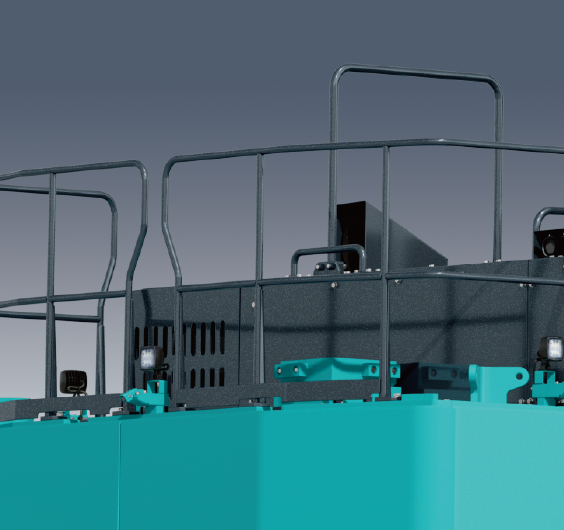

  • ハンドレール

    新設定のハンドレールによりボンネット上面での作業の安全性が向上。

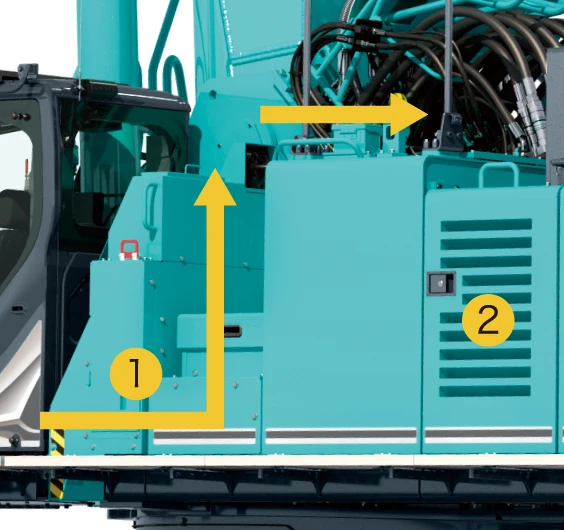

  • 左側アクセス通路追加①

    作動油タンクにステップとハンドレールを設けることで、機械上部へのアクセスが容易に。

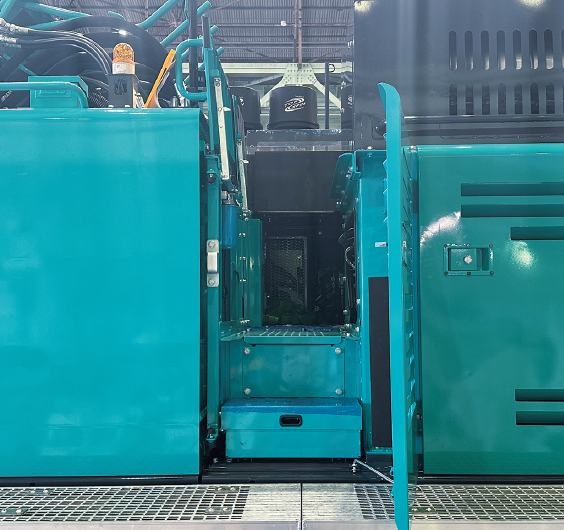

  • メンテナンス通路②

    カバー開閉を行うことで点検整備ポイントにアクセスしやすく作業もできる通路を設置。

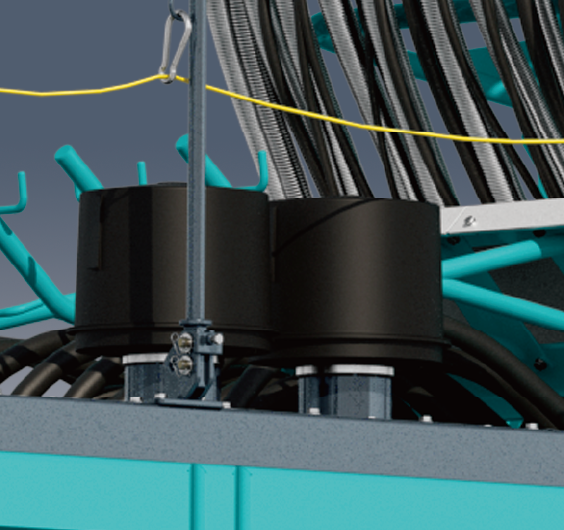

  • プレエアクリーナ

    プレエアクリーナを標準採用。過酷な現場でのトラブル低減に貢献。

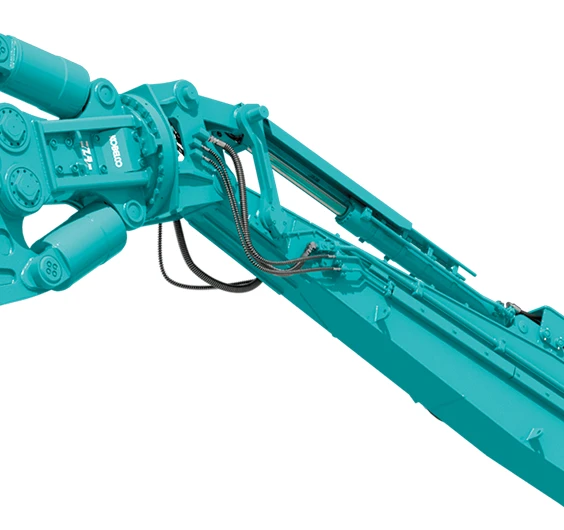

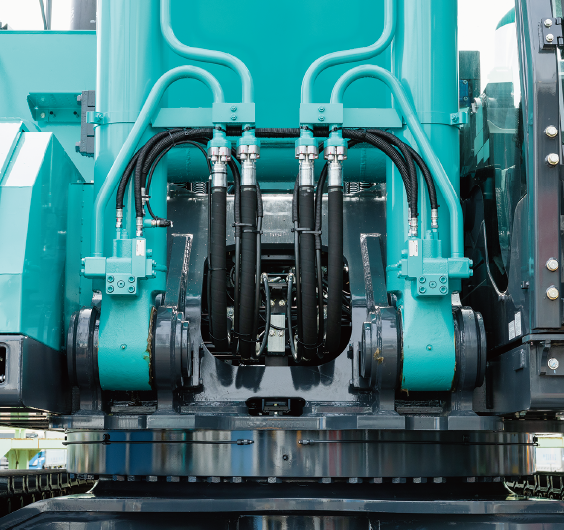

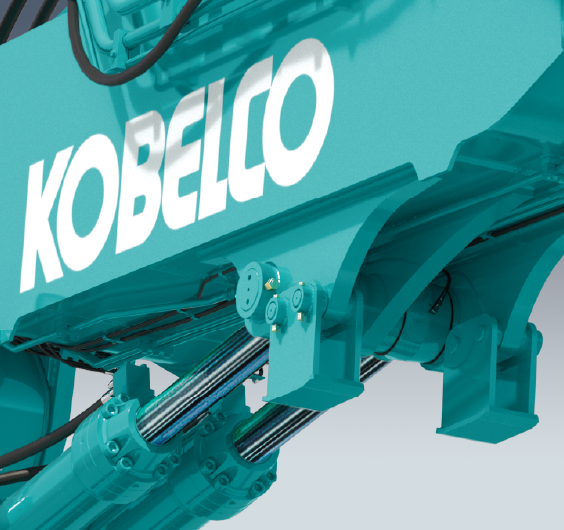

  • セーフティ配管

    ブーム、ジブなど主要シリンダの配管にホールディングバルブを装備。

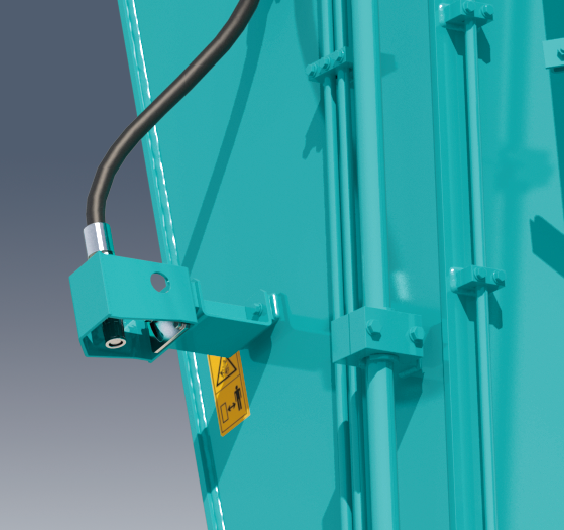

  • 2系統散水装置

    散水口をアーム上部と右側面に設けた2系統タイプ。

  • セパレートブーム接地用台座

    フロントブームのジブシリンダフット部に装備。搬送時の安定性を確保。

  • バケットシリンダガード＊

    解体対象との接触や解体片の飛散からバケットシリンダを保護。
    ＊セパレートブーム仕様機のみオプション設定

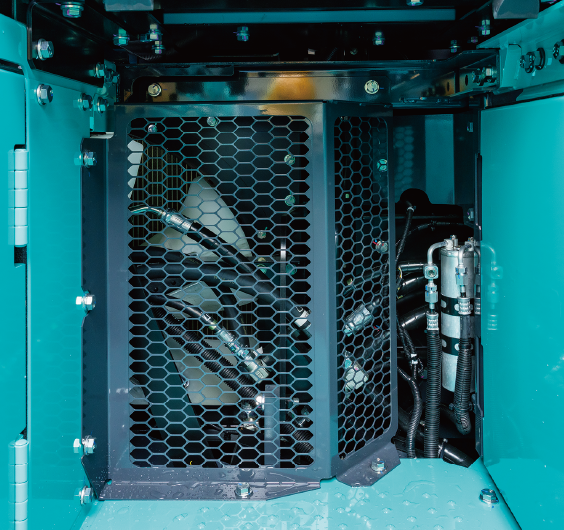

  • リバース機能付き冷却ファン

    エンジン吸気を逆転させ、冷却機器の目詰まりを防ぐリバース機能付きを採用。

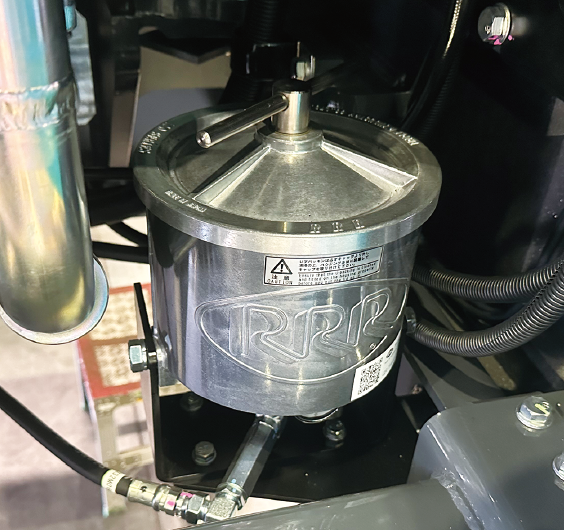

  • パイロットドレンフィルタ

    上位クラスの装備を採用。高い濾過性能により安定した操作性を実現。

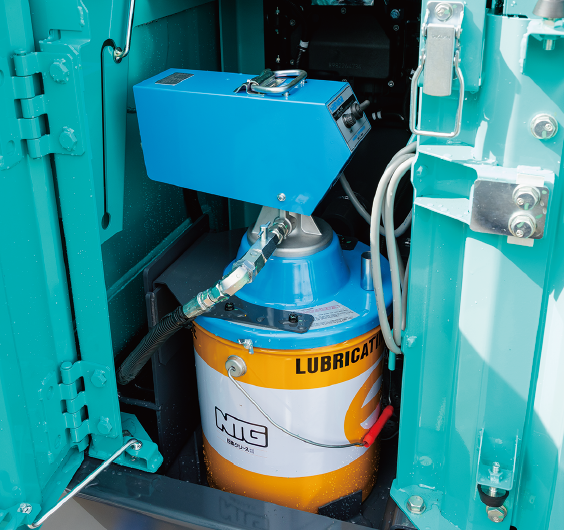

  • 電動式給脂システム

    アタッチメント可動部各ピン部への給脂作業が面倒なく短時間で可能。

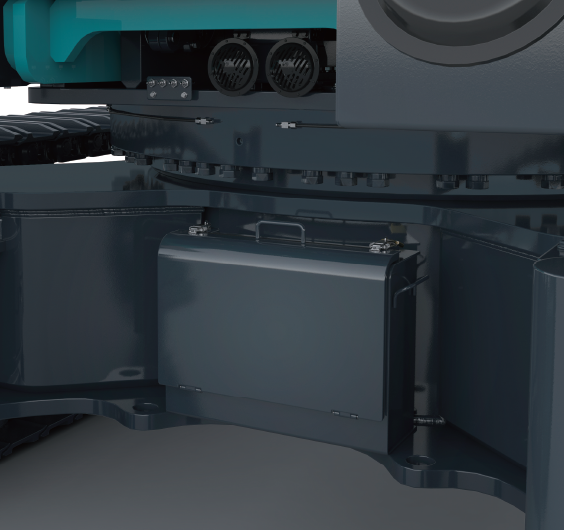

  • ロワ工具箱

    ロワフレームの前後2か所に標準装備。リモコンなどの格納が可能に。

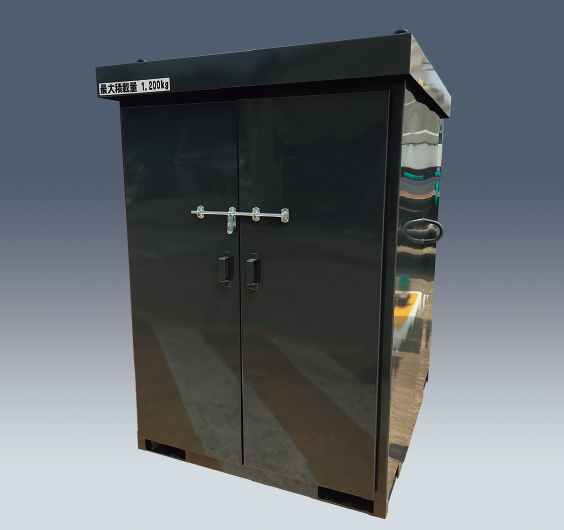

  • 大型工具箱（オプション）

    組立・分解時の工具や部品などを格納できる大型工具箱をオプション設定。
