スペック

主な仕様

機種名 SK470 SK500LC
本体型式 SK470-11 SK500LC-11
車名および型式 コベルコ　LS15 コベルコ　LS15
性能
標準バケット容量m³
 1.90(旧JIS 1.7)
旋回速度min-1｛rpm｝
 7.5｛7.5｝
走行速度km/h
 3.2／5.4
登坂能力%（度）
 70（35）
最大掘削力
バケットkN｛kgf｝
 267｛27,200｝（292｛29,800｝＊3）
アームkN｛kgf｝
 203｛20,700｝（222｛22,600｝＊3）
質量（標準シュー装着時）
運転質量kg
 48,800 49,500
エンジン
型式 カミンズ X12
種類 水冷4サイクル立型,直噴射方式
定格出力kW/min-1｛PS/rpm｝
 280／1,800｛381／1,800｝（JIS B 8004）ファン無 NET
燃料タンク容量ℓ
 638
油圧装置
油圧ポンプ 形式 2連可変容量アキシャルピストン＋1ギヤ
設定圧MPa｛kgf/cm²｝
 31.4｛320｝（34.3｛350｝＊3）
旋回モータ形式 定容量形アキシャルピストン式（2個）
走行モータ形式ℓ
 可変容量形アキシャルピストン式（2個）
油圧作動油ℓ
 全量 631（タンク内油量 371 ）
アタッチメント装着可能質量
標準3.45mHDアーム時kg
 6,290 6,380

単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。また、バケット容量、掘削力は新JISで表示しています。 ＊3. パワーアップ時の値です。

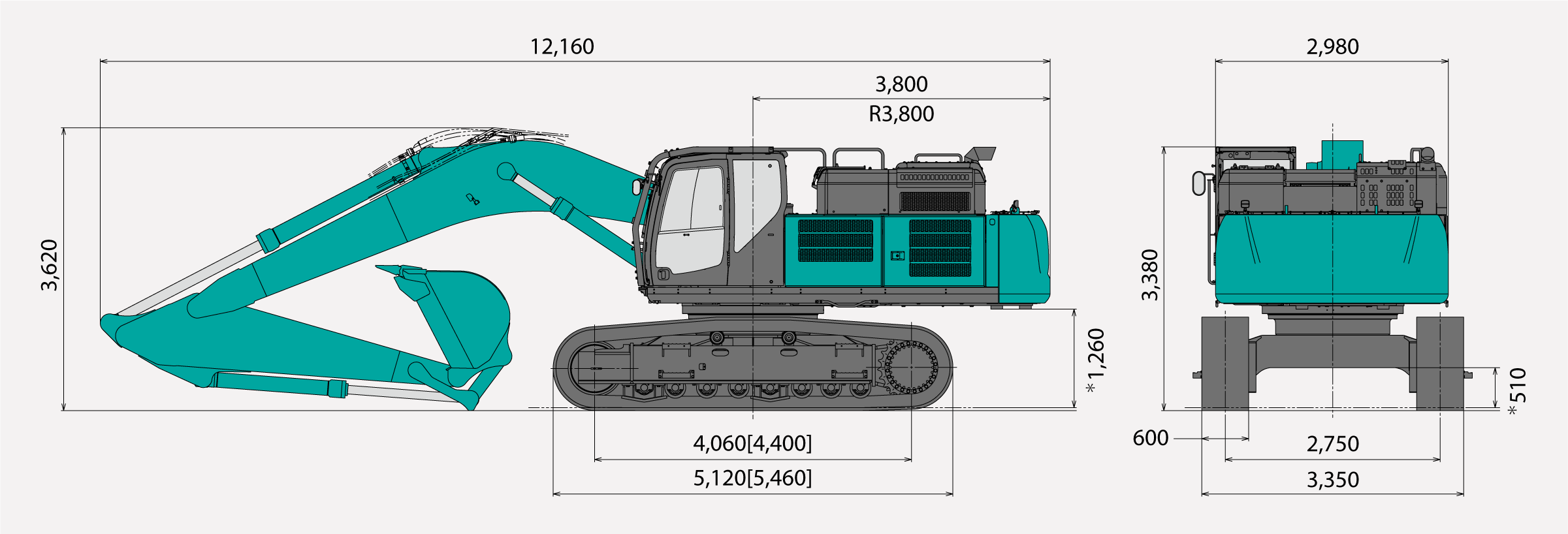

全体図

HDアーム（3.45m）、1.9m³バケット装着時。 ［ ］はLCタイプ。 ＊シュー突起を含みません。

（単位:mm）

作動範囲図

単位:mm
機種名 SK470 / SK500LC
アーム種類 ＨＤショートアーム
（3.00m）		 ＨＤアーム
（3.45m）		 ＨＤロングアーム
（4.90m）
a - 最大掘削半径 11,770 12,070 13,480
a' - 床面最大掘削半径 11,540 11,840 13,280
b - 最大掘削深さ＊ 7,360 7,810 9,260
c - 最大掘削高さ＊ 11,160 10,930 11,690
d - 最大ダンプ高さ＊ 7,720 7,580 8,290
e - 最小ダンプ高さ＊ 3,220 2,770 1,320
f - 最大垂直掘深さ＊ 6,680 7,120 8,410
g - 最小旋回半径 5,280 5,140 5,310
h - 同上時高さ＊ 9,030 9,040 9,040
標準バケット容量（山積） 2.10m³ 1.90m³ 1.40m³

＊印はシュー突起を含みません。バケット容量は新JIS表示です。

各種シュー

形状 シュー幅（mm） クローラ全幅（mm） 接地圧（kPa｛kgf/cm²｝）
SK470 SK500LC SK470 SK500LC
鉄クローラ（等高） 600（標準） 3,350 3,350 90{0.92} 85{0.86}
800 3,550 3,550 69{0.71} 65{0.66}
  • ※

    接地圧は基本アタッチメント装着時の値です。

各種バケットの仕様と組み合わせ

項目 種類 ホウバケット
タイプ 幅狭 標準 幅広
用途 一般掘削 軽掘削・積込み
バケット容量
山積（旧JIS）m³
 1.4（1.2） 1.6（1.4） 1.9（1.7） 2.1（1.8） 2.4（2.1）
平積m³
 1.0 1.15 1.4 1.5 1.7
バケット口幅
サイドカッタ有mm
 1,225 1,375 1,670 1,750 1,980
サイドカッタ無mm
 1,100 1,250 1,550 1,620 1,850
ツースの数 4 4 5 5 5
組み合わせ HDショートアーム（3.0m） ○ ○ ○ △ △
HDアーム（3.45m） ○ ○ ◎ △ ー
HDロングアーム（4.9m） ◎ △ △ ー ー

標準タイプ以外はオプション設定です。 バケット容量は新JIS表示で（ ）内は旧JIS表示です。 ◎印は標準の組み合わせ、○印は一般作業、△印は軽作業を示します。

装備品

主要装備品

機種名 SK470 SK500LC
バケット（詳細は「各種バケットの仕様と組み合わせ」をご参照ください。）
1.4(1.2)バケット △
1.6(1.4)バケット △
1.9(1.7)バケット ◎
2.1(1.8)バケット △
2.4(2.1)バケット △
配管
N＆B配管 ◎
回転N＆B配管 △
アーム
ＨＤアーム3.45m ◎
ＨＤショートアーム3.00m △
ＨＤロングアーム4.90m △
ブーム
ＨＤブーム7.0m ◎
ウエイト
基本ウエイト ◎
シュー
600mm等高シュー ◎
800mm等高シュー △
キャブ
基本キャブROPS(小窓) ◎
キャブガード
縦格子（1面）下部 △
縦格子（2面）下部、前部 △
トップガード（ISO 10262 レベルII） △
◎印は標準装備、△印はオプションを示します。
機種名 SK470 SK500LC
シート
アームレスト付きエアサスペンションシート ◎
その他
自動給脂装置 △
寒冷地仕様作動油 △
マルチコントロール ◎
稼働機管理システム「MERiT」 ◎
LEDキャブ2ライト △
LEDカウンタウエイト上ライト ◎
増設トラックガイド △
上部本体アンダカバー ◎
上部本体アンダカバー（t6mm） △
下部本体アンダーカバー（t9mm） △
1WAYコール △
消火器 △
黄色回転警告灯 △
走行アラーム △
イーグルアイビュー ◎
IDキー △
グリスガン △
工具 △
作動油フィルタ目詰まり検出機能 ◎
バッテリ遮断機能 ◎
レインバイザー △
800mmシュー用ステップ △
Kスキャン ◎

標準装備品

  • ●オートアイドルストップ
  • ●オートエアコン（内気循環・外気導入切替式）
  • ●デフロスタ
  • ●左右一体式コントロールボックス
  • ●巻き取り式シートベルト
  • ●ラゲッジトレイ
  • ●大型カップフォルダ
  • ●ライフハンマ
  • ●ハンズフリー搭載Bluetooth®ラジオ（2スピーカ）
  • ●耳付2分割フロアマット
  • ●スマートフォンホルダ
  • ●ドア連動LEDルームライト
  • ●エンジンオイルパンドレンコック
  • ●LED前方作業灯（アタッチメント2、上部本体右1）
  • ●プレクリーナ付きダブルエレメントクリーナ
  • ●1回間欠＆ライズアップワイパ

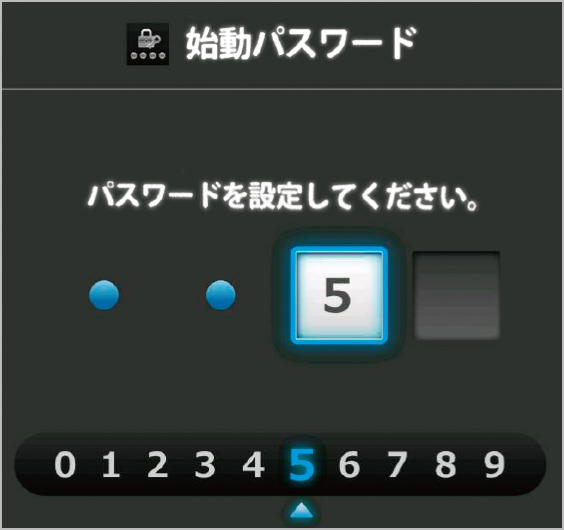

エンジン始動パスワード

初回時はサービス工場でのセットが必要となります。

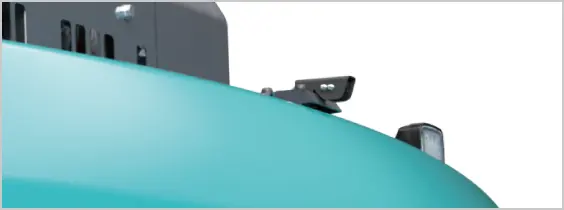

内蔵型後方カメラ

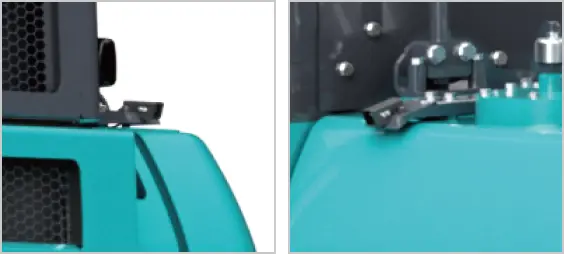

側方カメラ（左・右）

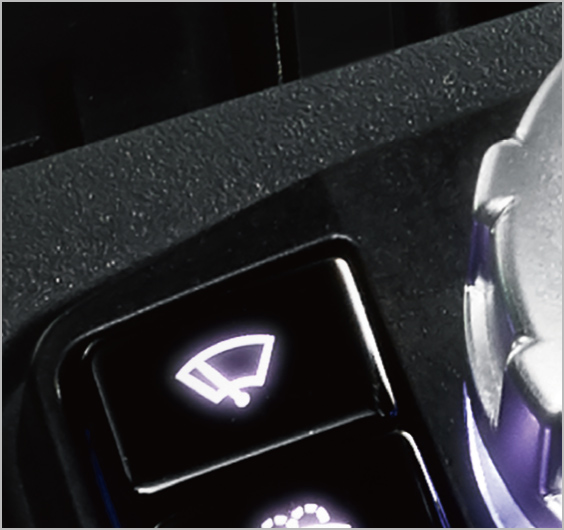

ワイパ一回拭き

ワンプッシュで一回拭きが可能です。

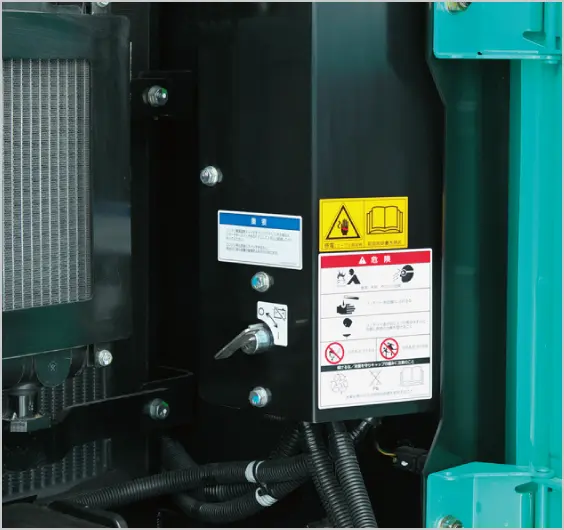

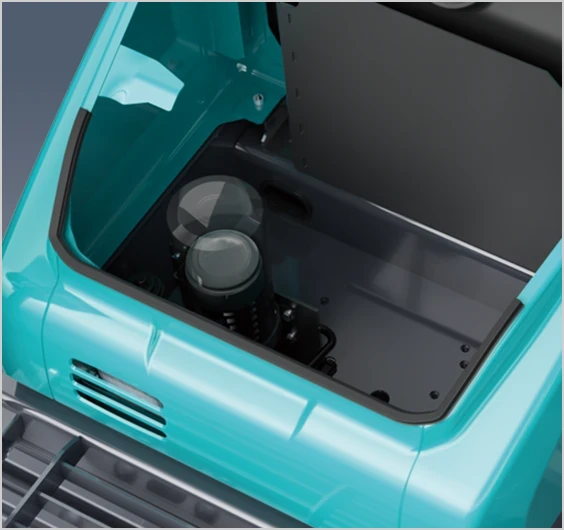

バッテリ遮断スイッチ

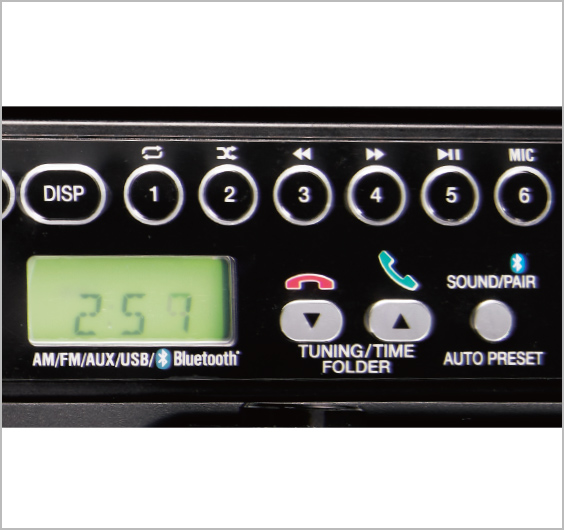

ハンズフリー搭載
AM/FM Bluetooth®ラジオ

Bluetooth®はBluetooth SIG Inc.の登録商標です。

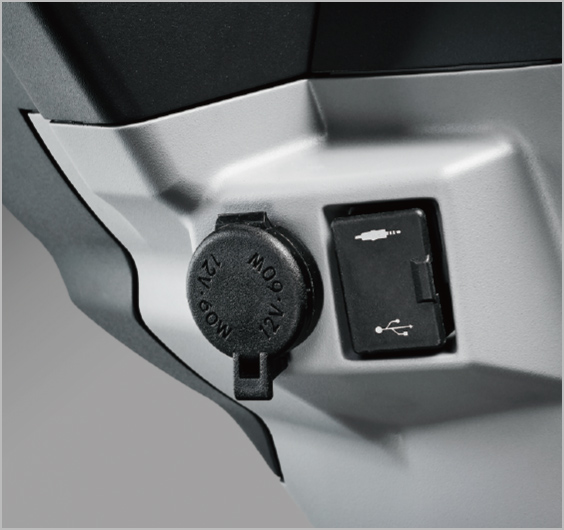

USBポート/24V電源

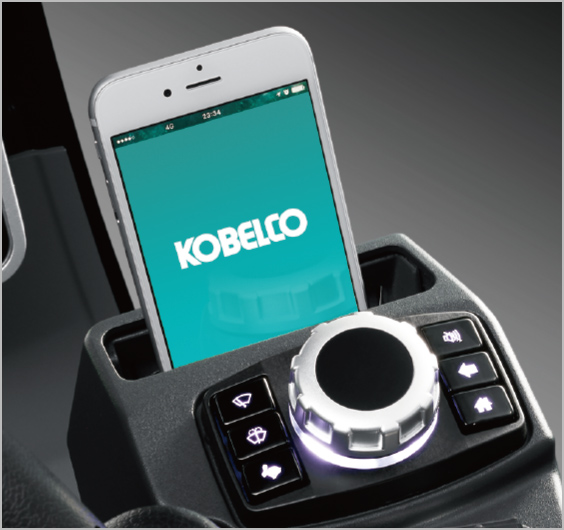

スマートフォンホルダ

USBに接続しながら使用可能です。

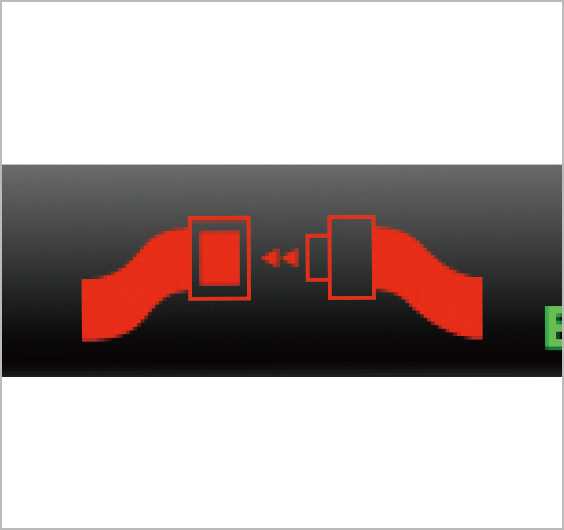

シートベルト警告機能

オプション

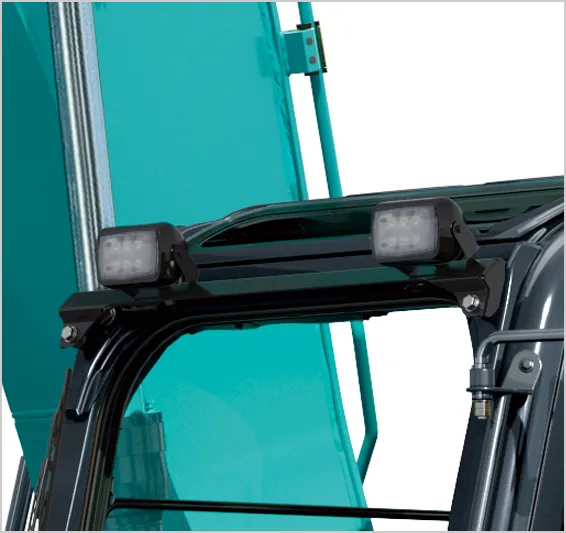

LEDキャブ2ライト

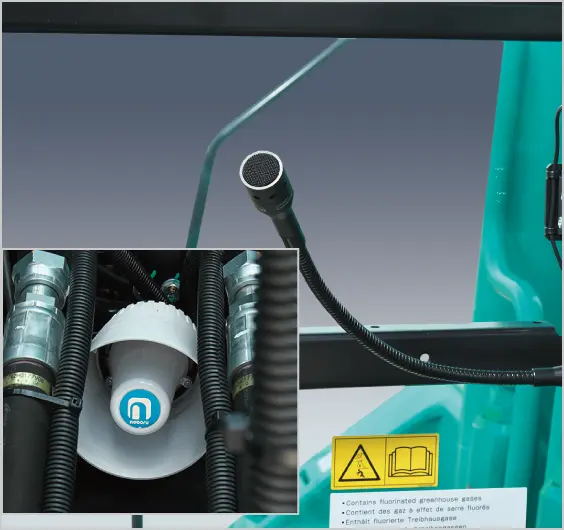

1WAYコール（拡声器システム）

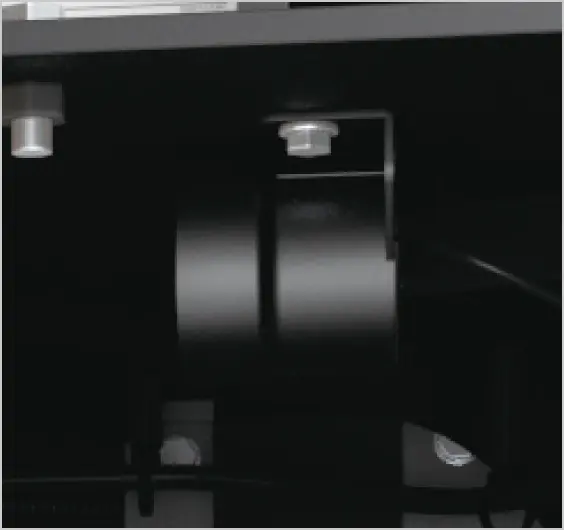

走行アラーム

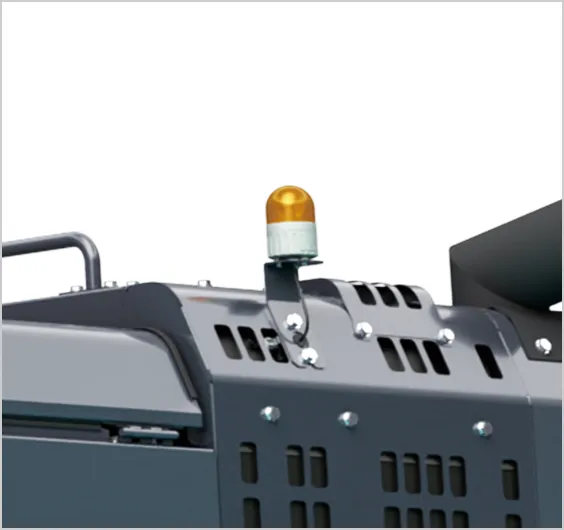

黄色回転警告灯
自動給脂装置
