SK550DLC-11メインブーム兼用型 建物解体専用機

メニュー

カタログ
ダウンロード
見積もり依頼
 / お問い合わせ

スペック

主な仕様

機種 SK550DLC
本体型式 SK550DLC-11
車名および型式 コベルコ LS15
アタッチメント仕様 超ロングアタッチメント セパレートブーム
6.1mアーム 8.7mアーム 基本ジブシリンダ 大径ジブシリンダ
3.5mインサート インサートなし 3.5mインサート インサートなし
性能
旋回速度min-1
 4.0 7.5
走行速度(1速/2速)km/h
 3.2 / 5.4
登坂能力％（度）
 70(35)
質量
本体質量（本体＋メインブーム）kg
 49,600［50,600］
運転質量※kg
 61,500 ［62,500］ 59,800 ［60,800］ 62,000 ［63,000］ 60,300 ［61,300］ 63,800 ［64,800］ 64,100 ［65,100］
接地圧※kPa
 105［107］ 102［104］ 106［108］ 103［105］ 109［111］ 110［112］
エンジン
型式 カミンズ X12
種類 水冷4サイクル立型,直噴射方式
定格出力(ファン無し)kW/min-1
 280 / 1,800 （JIS B 8004）
燃料タンク容量ℓ
 638
尿素水タンク容量ℓ
 73
油圧装置
ポンプ形式 可変容量形アキシャルピストン2＋ギヤ1
ポンプ設定圧MPa
 31.4
油圧作動油ℓ
 全量631（タンク内油量371）
アタッチメント
質量（スタンド・作動油含む）kg
 7,560 5,890 8,050 6,370 8,200 8,460
スタンド質量kg
 120 140
アタッチメント装着可能質量kg
 2,600 6,100
  • ※

    単位は国際単位系の SI 単位表示です。運転質量および接地圧は先端アタッチメントを装着した状態での値で、［ ］ 内はチルトキャブ仕様のものです。

外形寸法（本体+メインブーム）

A メインブーム＋上部旋回体長さ 8,180
B クローラ全長 5,460
C 上部旋回体全幅 2,980
D クローラシュー幅 600
E クローラ中心距離（拡張時/縮小時） 2,880 / 2,380
F クローラ全幅（拡張時/縮小時） 3,480 / 2,980
G 本体全高（キャブ） 3,500
H 本体全高（ハンドレール） 3,490
I 後端旋回半径 3,970

完成機寸法

（単位：mm）

3つ折れ8.7mアーム仕様

仕様 A 全長 B アタッチメント高さ
3つ折れ超ロングアタッチメント 8.7m アーム仕様 3.5m インサート構成 19,890 2,990
3つ折れ超ロングアタッチメント 8.7m アーム仕様 インサートなし構成 16,390 2,930

3つ折れ6.1mアーム仕様

仕様 A 全長 B アタッチメント高さ
3つ折れ超ロングアタッチメント 6.1m アーム仕様 3.5m インサート構成 19,890 2,990
3つ折れ超ロングアタッチメント 6.1m アーム仕様 インサートなし構成 16,390 2,930

セパレートブーム仕様

A 全長 B アタッチメント高さ
14,530 3,600

分解時の寸法および質量

  • ※

    質量の［　　］内はチルトキャブ仕様のものです。

構成図

構成 全長（mm） 全高（mm） 全幅（mm） 質量（kg）
本体（カウンタウエイトなし）
ab
 6,310 3,500 2,990 34,500［35,500］
本体（カウンタウエイト付き）＋メインブーム
abcde
 8,180 3,500 2,990 49,600［50,600］
本体（カウンタウエイトなし）＋メインブーム
abe
 7,790 3,500 2,990 38,400［39,500］
カウンタウエイトケース
c
 2,980 1,330 1,010 4,890
カウンタウエイト（内部ウエイト）
d
 2,490 1,230 590 6,260
6.1mアーム仕様超ロングアタッチメント（3.5mインサート付き）＋架台
ghij
 9,200 2,200 1,770 7,560
6.1mアーム仕様超ロングアタッチメント（インサートなし）＋架台
hij
 6,590 2,200 1,770 5,890
8.7mアーム仕様超ロングアタッチメント（3.5mインサート付き）＋架台
ghij
 9,200 2,200 1,770 8,050
8.7mアーム仕様超ロングアタッチメント（インサートなし）＋架台
hij
 9,190 2,200 1,770 6,370
3.5mインサートブーム＋架台
g
 4,340 1,910 1,770 1,950
3.5mアダプタブーム＋架台
f
 4,340 2,160 1,850 2,060
セパレートブームアタッチメント（基本ジブシリンダタイプ）＋架台
kl
 9,420 2,850 1,850 8,200
セパレートブームアタッチメント（大径ジブシリンダタイプ）＋架台
kl
 9,420 2,850 1,850 8,460

アタッチメントのブロック構成と共用

  • ※

    同じ色のアタッチメントブロックは共用できます。

超ロングアタッチメント仕様
3つ折れ6.1mアーム＋3.5mインサート仕様
efghij
6.1mアーム＋1.35mインターブーム＋4.8mフロントブーム / 3.5mインサート / 3.5mアダプタ / 3.95mメインブーム
3つ折れ6.1mアーム仕様
efhij
6.1mアーム＋1.35mインターブーム＋4.8mフロントブーム / 3.5mアダプタ / 3.95mメインブーム
3つ折れ8.7mアーム仕様＋3.5mインサート仕様
efghij
8.7mアーム＋1.35mインターブーム＋4.8mフロントブーム / 3.5mインサート / 3.5mアダプタ / 3.95mメインブーム
3つ折れ8.7mアーム仕様
efhij
8.7mアーム＋1.35mインターブーム＋4.8mフロントブーム / 3.5mアダプタ / 3.95mメインブーム
セパレートブーム仕様
セパレートブーム仕様
ekl
3.45mアーム＋4.5mフロントブーム＋0.75mメインフロントブーム / 3.95mメインブーム

分解搬送図

本体（カウンタウエイト付き）＋メインブーム

abcde

本体（カウンタウエイトなし）＋メインブーム

abe

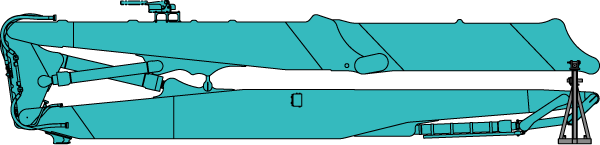

超ロングアタッチメント 6.1mアーム＋3.5mインサート

ghij

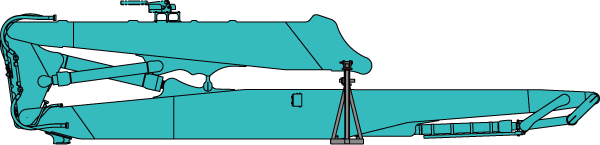

超ロングアタッチメント 6.1mアーム

hij

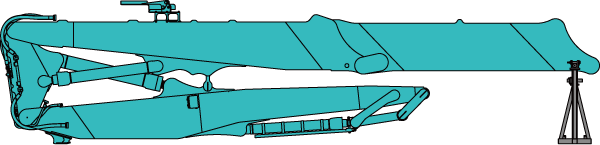

超ロングアタッチメント 8.7mアーム＋3.5mインサート

ghij

超ロングアタッチメント 8.7mアーム

hij

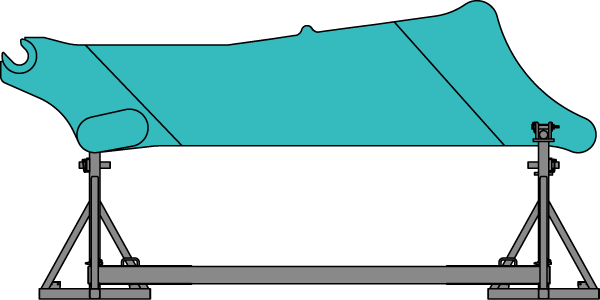

超ロングアタッチメント 3.5mインサートブーム

g

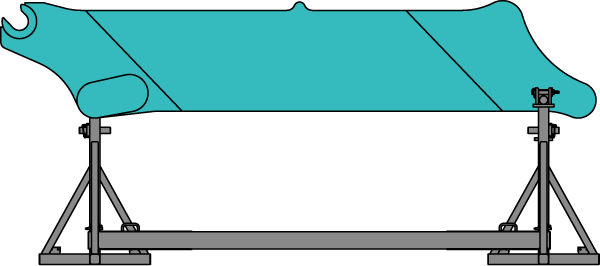

超ロングアタッチメント 3.5mアダプタブーム

f

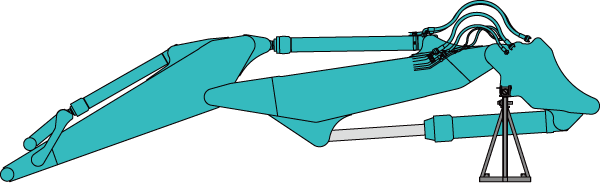

セパレートブームアタッチメント

kl

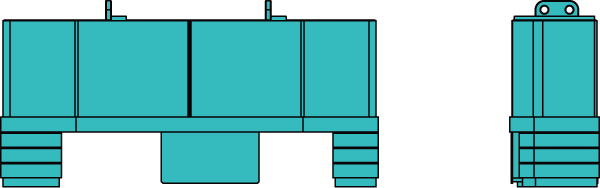

カウンタウエイトケース

c

カウンタウエイト

d

クローラ

b

作動範囲

  • ※

    図中の斜線部より内側はキャプ干渉停止域を示します。

超ロングアタッチメント仕様

3つ折れ超ロングアタッチメント 8.7m アーム仕様 インサート構成
先端アタッチメント装着可能質量：2,600kg
3つ折れ超ロングアタッチメント 8.7m アーム仕様
先端アタッチメント装着可能質量：2,600kg
3つ折れ超ロングアタッチメント 6.1m アーム仕様 インサート構成
先端アタッチメント装着可能質量：2,600kg
3つ折れ超ロングアタッチメント 6.1m アーム仕様
先端アタッチメント装着可能質量：2,600kg
アタッチメント仕様 6.1m アーム仕様 8.7m アーム仕様
インサートブーム 3.5m なし 3.5m なし
a- 最大作業半径（縦向き時） 15,500 14,500 15,500 14,500
b- 最大作業半径（横向き時） 12,500 12,500 13,500 12,500
c- 最大作業高さ 24,990 21,510 27,530 24,040
d- 最大作業高さ時半径 3,880 3,520 4,480 4,120
e- フロント最小旋回半径 3,300 2,930 3,300 2,930
f- フロント最小旋回時高さ 18,100 14,620 18,100 14,620
g- 格納姿勢時高さ 2,990 2,930 2,990 2,930
  • ※

    数値はシュー突起を含みません。

セパレートブーム仕様

先端アタッチメント装着可能質量：6,100kg

ジブシリンダ径 基本 大径
a- 最大作業半径（縦向き時） 11,100 11,100
b- 最大作業半径（横向き時） 9,200 9,200
c- 最大作業深さ 6,270 6,260
d- 最大作業高さ 14,620 14,620
e- 最大作業高さ時半径 2,690 2,690
f- フロント最小旋回半径 3,390 3,390
g- フロント最小旋回時高さ 12,760 12,760
  • ※

    数値はシュー突起を含みません。

装備品

主要装備品

○印は標準装備、△印はオプションを示します。

機種名 SK550DLC
仕様 超ロング
アタッチメント仕様		 セパレートブーム
仕様
アタッチメント
1.9(1.7)ＨＤバケット ー △
配管
ＢＳ＋回転Ｎ&Ｂ＋ＱＨ ー ◯
ＢＳ＋回転Ｎ&Ｂ ◯ ー
アーム
NEXT3折超ロングアーム6.1m(h25m) △ ー
NEXT3折超ロングアーム8.7m(h27m) ◯ ー
ＨＤアーム3.45m ー ◯
ブーム
NEXT3折超ロングブーム(h25m) △ ー
NEXT3折超ロングブーム(h27m) ◯ ー
NEXTセパレートブーム(基本ジブシリンダ) ー △
NEXTセパレートブーム(大径ジブシリンダ) ー ◯
ウエイト
積層(+1700kg)(追加CW対応) ◯ ◯
シュー
600mm等高シュー ◯ ◯
600mmＨＤシュー △ △
キャブ
ＤＳキャブ，非開閉サッシレス，強化フロントガード ◯ ◯
熱線入り天窓ガラス △ △
チルト式キャブ △ △
シート
アームレスト付きエアサスペンションシート ◯ ◯
機種名 SK550DLC
仕様 超ロング
アタッチメント仕様		 セパレートブーム
仕様
その他
寒冷地仕様作動油 △ △
電磁リリーフ機能 ◯ ◯
マルチコントロール ◯ ◯
作動油フィルタ目詰まり検出機能 ◯ ◯
バッテリ遮断機能 ◯ ◯
増設トラックガイド △ △
3ボタングリップ ◯ ◯
リバースファン ◯ ◯
キャブ下視認ミラー* ◯ ◯
LEDカウンタウエイト上ライト ◯ ◯
1WAYコール ◯ ◯
イーグルアイビュー ◯ ◯
黄色回転警告灯 ◯ ◯
走行アラーム △ △
乗り出し防止桟付 ◯ ◯
インサートブーム用架台 △ ー
アダプタブーム用架台 △ ー
散水装置 △ △
NEXTピン抜き治具 △ △
IDキー △ △
消火器 △ △
グリスガン △ △
工具 △ △
  • *

    チルト式キャブ仕様のみ

標準装備品

  • ●転倒警報装置
  • ●キャブ干渉防止装置
  • ●ブームセイフティ配管
  • ●下部本体アンダカバー（t 9mm）
  • ●強化型上部本体アンダカバー（t 6mm）
  • ●エアコンコンデンサ防虫ネット
  • ●プレクリーナ付きダブルエレメントエアクリーナ
  • ●エンジンオイルパンドレンコック
  • ●自動給脂装置
  • ●本体前方作業灯（上部本体：1、キャブ下：1*、キャブ上：2）
  • ●アタッチメント前方作業灯（セパレートブーム仕様：2、超ロングアタッチメント仕様：2）
  • ●間欠ワイパ
  • ●オートエアコン（内気循環・外気導入切替式）
  • ●デフロスタ
  • ●左右一体スライド式コントロールボックス
  • ●巻き取り式シートベルト
  • ●ラゲッジトレイ
  • ●大型カップホルダ
  • ●ライフハンマ
  • ●AM/FMラジオ（2スピーカ）
  • ●耳付2分割フロアマット
  • ●ルームライト
  • ●稼働機管理システム「MERiT」
  • スマートフォンホルダ
  • USBポート/24V電源
  • ハンズフリー搭載AM/FM Bluetooth®ラジオ
  • 強化型上部本体アンダカバー

    6mm厚の鋼板製カバーが本体内部機器を保護

  • ロワアンダカバー

    9mm厚の鋼板製カバーが走行系油圧回路を保護

  • セーフティ配管（ブーム）

    配管破断時のアタッチメント落下を防止

  • バケットシリンダガード(超ロング仕様)

    破砕片の接触によるシリンダ損傷を防止

  • 増設トラックガイド（オプション）

    解体ガラへの乗り上げによる脱輪を防止

  • 1WAYコール（拡声器システム）

    クリアな音声品質で周辺作業者に注意を喚起

  • キャブ下ミラー（チルトキャブ仕様）

    チルト時の足元やキャブ下の安全を確認

  • キャブ昇降ステップ（チルトキャブ仕様）

    チルトキャブに乗降しやすい位置に装備

  • アタッチメント自動給脂装置

    決められた時間ごとに自動的に給脂。始業時給脂の煩わしさをカット。

  • 散水装置（オプション）

    サビ対策としてドレン回路を設けています

  • 工具箱

    工具や備品を入れておける収納ボックスを装備

  • 破砕片ストッパ（超ロング仕様）

    高所解体時の破砕片背滑りを防ぎ、オペレータの安全を確保
