スペック

主な仕様

機種名 SK160BR
本体型式 SK160BR-7
車名および型式 コベルコ LH04
性能
標準バケット容量 m3 0.50（旧JIS 0.45）
旋回速度 min-1｛rpm｝ 11.0｛11.0｝
走行速度 1速/2速 km/h 2.4/4.8
登坂能力 %（度） 70（35）
最大掘削力 バケット kN｛kgf｝ 105.4｛10,750｝
アーム kN｛kgf｝ 64.0｛6,530｝
質量（標準シュー装着時）
運転質量 kg 16,500
エンジン
型式 いすゞ 4JJ1XDRA
種類 4サイクル水冷頭上カム軸式直列、直噴射式、排気ターボ過給式付
定格出力* （ファン付き） kW/min-1｛PS/rpm｝ 80.7/2,200｛109.7/2,200｝
（ファン無し） kW/min-1｛PS/rpm｝ 86.0/2,200｛116.9/2,200｝
燃料タンク容量 ℓ 186
尿素水タンク容量 ℓ 26
油圧装置
油圧ポンプ 形式   可変容量型アキシャルピストン2＋1ギヤ
設定圧 MPa｛kgf/cm2｝ 34.3｛350｝
旋回モータ形式 定容量型アキシャルピストン式
走行モータ形式 可変容量型アキシャルピストン2＋カウンタバランス弁
油圧作動油 ℓ 全量190（タンク内油量89.9）
アタッチメント装着可能質量※
基本ウエイト時 kg 1,530
追加ウエイト時 kg 1,620

単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。また、バケット容量、掘削力は新JISで表示しています。

  • ※

    数値は標準4.68mブーム、標準2.38mアーム、バケット無し、N＆B配管、ハイリーチ仕様、ドーザ付き、500mm専用等高シューでの数値です。*実際に使用している回転数はHモードで2,000回転です。

各種バケットの仕様と組み合わせ

項目/種類 種類 ホウバケット
タイプ 幅狭 標準 補強 解体
用途 一般掘削
バケット容量 山積（旧JIS） m3 0.24（0.22） 0.31（0.27） 0.38（0.33） 0.45（0.40） 0.50（0.45） 0.57（0.50） 0.45（0.40） 0.50（0.45） 0.38（0.33） 0.50（0.45）
平積 m3 0.20 0.23 0.28 0.35 0.37 0.43 0.35 0.37 0.28 0.37
バケット口幅 サイドカッタ有 mm 590 700 800 915 1,000 1,100 915 1,000 800 1,000
サイドカッタ無 mm 500 640 740 855 940 1,040 855 940 740 940
ツースの数 3 3 4 4 5 5 4 5 4 5
バケット質量 280 300 340 360 390 410 430 470 360 420
組み合わせ アーム（2.38m） ○ ○ ○ ○ ◎ △ ○ ○ ○ ○
ロングアーム（2.84m） ○ ○ ◎ △ ｰ ｰ △ ｰ ○ ｰ
HDアーム（2.38m） ○ ○ ○ ○ ◎ △ ○ ○ ○ ○
HDロングアーム（2.84m） ○ ○ ◎ △ ｰ ｰ △ ｰ ○ ｰ

標準タイプ以外はオプション設定です。バケット容量は新JIS表示で（ ）内は旧JIS表示です。◎印は標準の組み合わせ、○印は一般作業、△印は軽作業、－は設定なしを示します。

各種シュー

形状 シュー幅（mm） シュー枚数（片側） クローラ全幅（mm） 接地圧（kPa｛kgf/cm2｝）
鉄クローラ（等高） 専用 500（標準） 40 2,490 52.4｛0.53｝
専用 600 40 2,590 44.3｛0.45｝
600 40 2,590 44.0｛0.45｝
  • ※

    接地圧は標準バケット装着時の値です。

全体図

作動範囲図

（単位:mm）
  SK160BR-7
アームの種類 アーム（2.38m） ロングアーム（2.84m）
a - 最大掘削半径 8,370 8,810
a' - 床面最大掘削半径 8,170 8,620
b - 最大掘削深さ＊ 5,360 5,790
c - 最大掘削高さ＊ 9,340 9,730
d - 最大ダンプ高さ＊ 6,910 7,300
e - 最小ダンプ高さ＊ 2,780 2,440
f - 最大垂直掘深さ＊ 4,340 4,770
g - 最小旋回半径 2,130 2,520
h - 同上時高さ＊ 7,030 7,080
標準バケット容量（山積） 0.50m3 0.38m3
  • ＊

    印はシュー突起を含みません。バケット容量は新JIS表示です。

ハイリーチクレーン®仕様（オプション）

アーム アーム2.38m ロングアーム2.84m
運転質量 kg 16,500 16,600
標準バケット容量（山積） m3 0.5 0.38
最大吊り上げ能力 定置吊り txm 2.9 × 3.0
走行吊り txm 1.4 × 3.0
旋回速度 min-1｛rpm｝ 6.0
走行速度（1速） km/h 2.4

定格総荷重

（単位：t）
アーム アーム2.38m ロングアーム2.84m
作業半径 定置吊り 走行吊り 定置吊り 走行吊り
2.4m 2.9 1.4 2.9 1.4
2.5m 2.9 1.4 2.9 1.4
3.0m 2.9 1.4 2.9 1.4
3.5m 2.2 1.1 2.2 1.1
4.0m 1.6 0.8 1.6 0.8
4.5m 1.2 0.6 1.2 0.6
5.0m 1.0 0.5 0.9 0.4
5.5m 0.8 - 0.8 -
6.0m 0.7 - 0.6 -
6.5m 0.6 - 0.5 -
7.0m 0.5 - 0.5 -
7.3m 0.5 - 0.4 -
7.5m - - 0.4 -
7.8m - - 0.4 -
  • ※

    吊り荷走行作業は1速を使用してください。

  • ※

    クレーン作業に際しては取扱説明書に記載された注意事項を遵守してください。

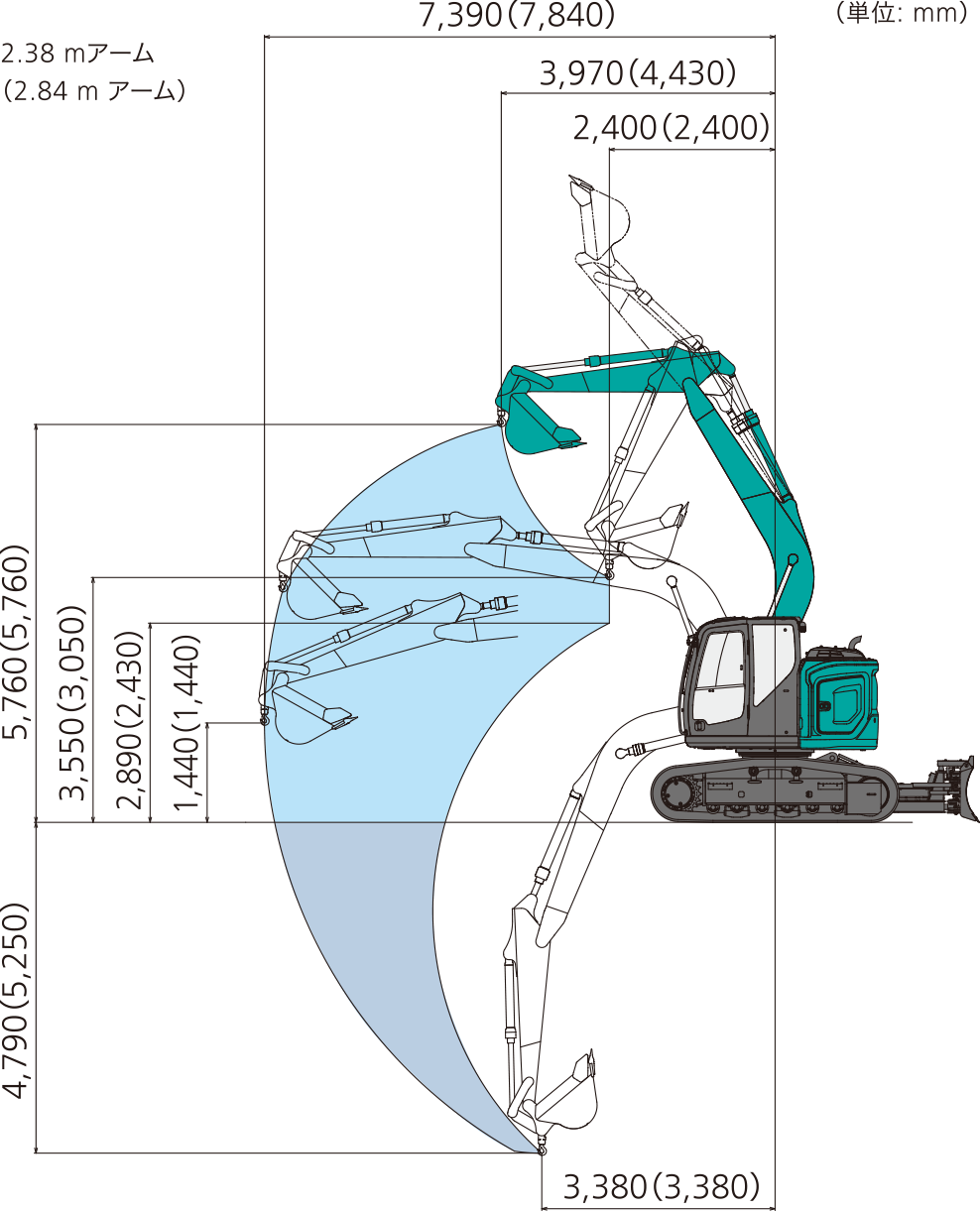

作動範囲図

装備品

主要装備品

機種名 SK160BR
バケット（詳細は「各種バケットの仕様と組み合わせ」をご参照ください。）
0.24m3バケット △
0.31m3バケット △
0.38m3バケット △
0.38m3解体仕様バケット △
0.45m3バケット △
0.45m3底板補強バケット △
0.5m3バケット ◎
0.5m3HD解体仕様バケット △
0.5m3底板補強バケット △
0.57m3バケット △
配管
N＆B配管（往復配管） ◎
ハイリーチ（移動式クレーン） △
基本配管 △
アーム
アーム2.38m ◎
ロングアーム2.84m △
HDアーム2.38m※1 △
HDロングアーム2.84m※1 △
ブーム
ブーム4.68m ◎
ウェイト
基本ウェイト ◎
アドオン式追加ウェイト＋580kg △
シュー
500mm専用等高シュー ◎
600mm専用等高シュー △
600mm等高シュー △
  • ※1．

    HDアームは通常のアームよりも厚い鋼板を採用した高強度タイプとなります。

  • ※2．

    ハイリーチクレーン仕様では標準です。

  • ※

    K-EYE ALERTの装備については該当ページにて詳細をご確認ください。

◎印は標準装備、△印はオプションを示します。
機種名 SK160BR
キャブ
基本キャブROPS（小窓） ◎
レインバイザー △
縦格子（1面） △
縦格子（2面） △
開閉式トップガード △
シート
アームレスト付きサスペンションシート ◎
アームレスト付きシート △
アームレスト付きエアサスペンションシート △
ロワアタッチメント
チルトアングルドーザ（3,260mm幅） ◎
その他
寒冷地仕様作動油 △
マルチコントロール ◎
LEDキャブ2ライト △
1WAYコール △
消火器 △
グリスガン △
工具 △
黄色回転警告灯※2 △
走行アラーム △
IDキー △
作動油フィルタ目詰まり検出機能 ◎
バッテリ遮断機能付 ◎
基本トラックガイド（片面2個） ◎
下部本体アンダーカバー9mm ◎
ハンドホールド △
フロントロールスクリーン △
ホルナビベース（アタッチメントのみ） ◎
  • ※1．

    HDアームは通常のアームよりも厚い鋼板を採用した高強度タイプとなります。

  • ※2．

    ハイリーチクレーン仕様では標準です。

  • ※

    K-EYE ALERTの装備については該当ページにて詳細をご確認ください。

標準装備

●ROPSキャブ●イーグルアイビュー●オートアイドルストップ●稼働管理システム「MERiT」●オートエアコン（内気循環・外気導入切替式）●デフロスタ●左右一体式コントロールボックス●巻き取り式シートベルト●大型ラゲッジトレイ●大型カップフォルダ●ライフハンマ●ハンズフリー搭載Bluetooth®ラジオ（2スピーカ）●スマートフォンホルダ●ドア連動LEDルームライト●耳付2分割フロアマット●LED前方作業灯（アタッチメント1、上部本体右1）●ダブルエレメントエアクリーナ●1回間欠＆ライズアップワイパ●エンジンオイルパンドレンコック

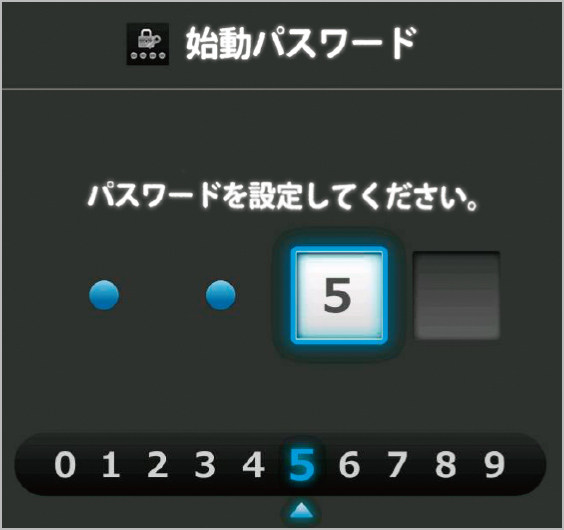

エンジン始動パスワード

初回時はサービス工場でのセットが必要となります。

内蔵型後方カメラ

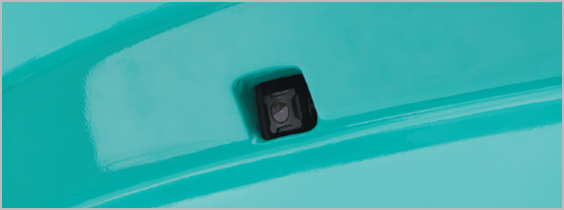

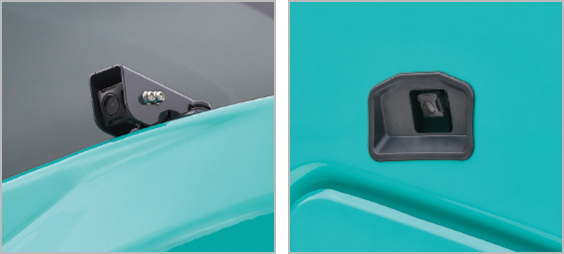

側方カメラ（左・右）

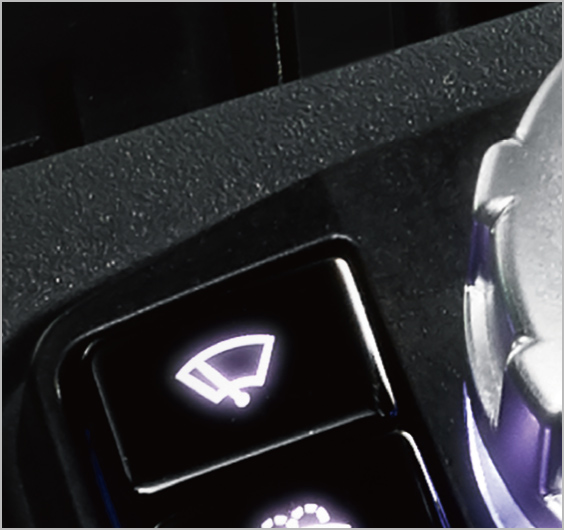

ワイパ一回拭き

ワンプッシュで一回拭きが可能です。

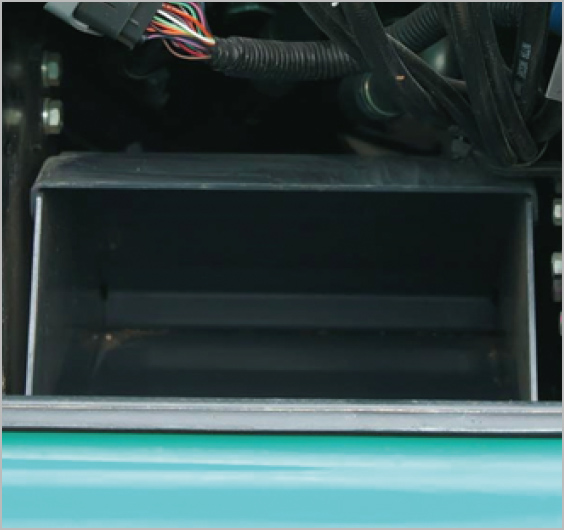

大型工具入れ（平爪収納）

開口幅260mm・奥行き525mmの工具収納スペースを本体右側面に配置。

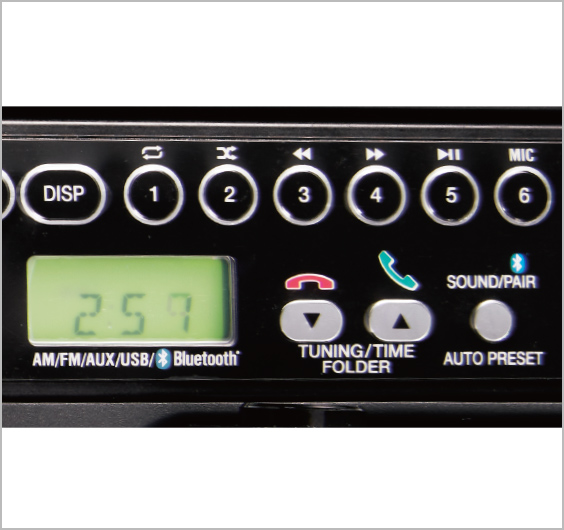

ハンズフリー搭載
AM/FM Bluetooth®ラジオ

Bluetooth®はBluetooth SIG Inc.の登録商標です。

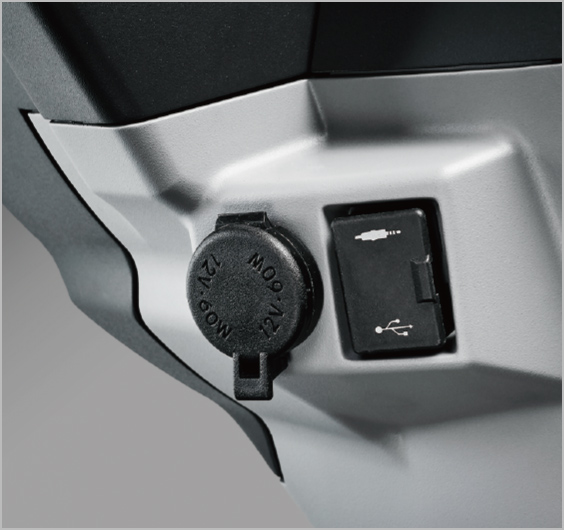

USBポート/24V電源

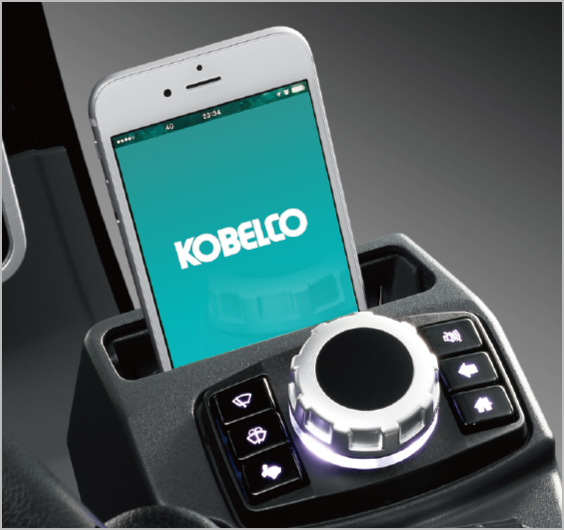

スマートフォンホルダ

USBに接続しながら使用可能です。

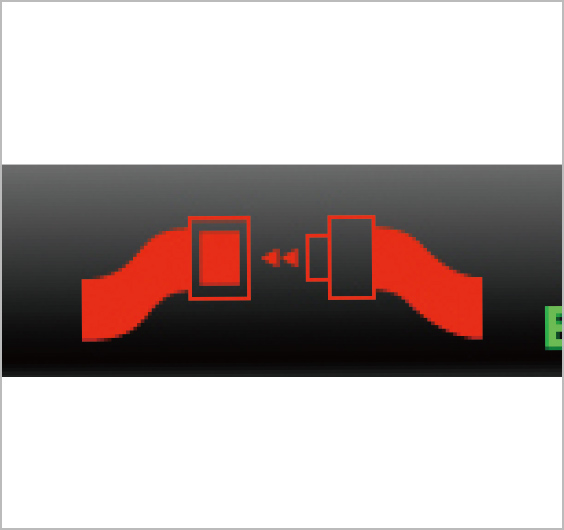

シートベルト警告機能

オプション

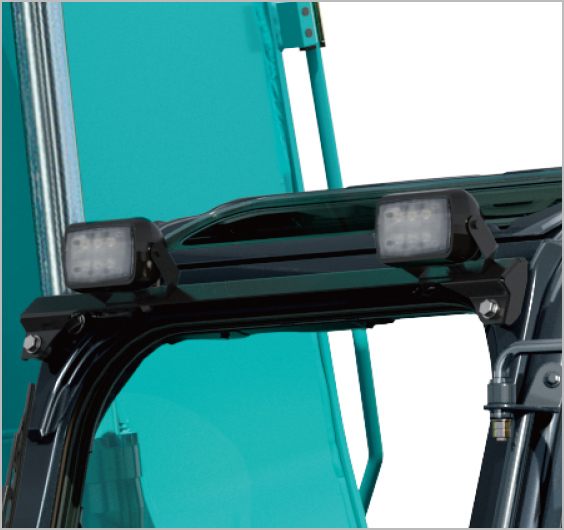

LEDキャブ2ライト

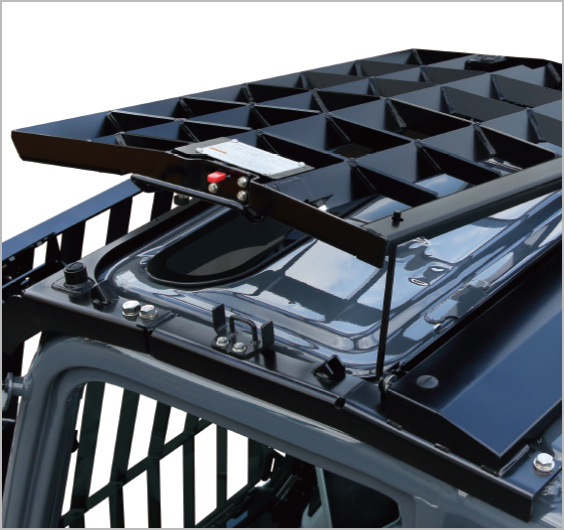

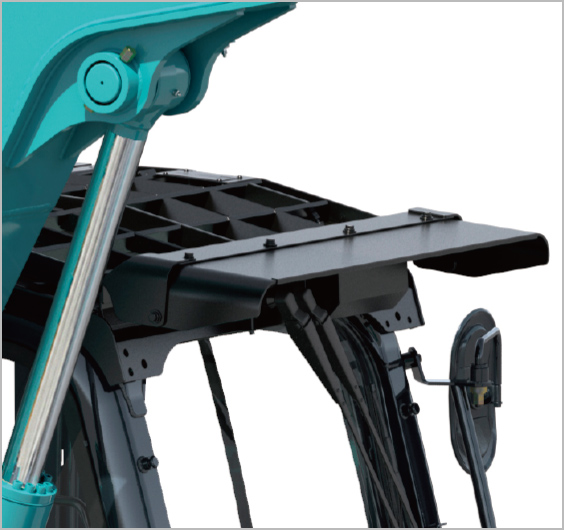

開閉式トップガード
レインバイザー

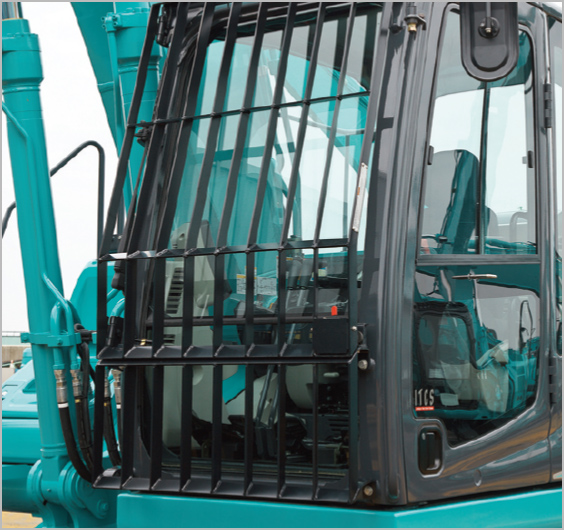

縦格子下部、前部（フロントガード）

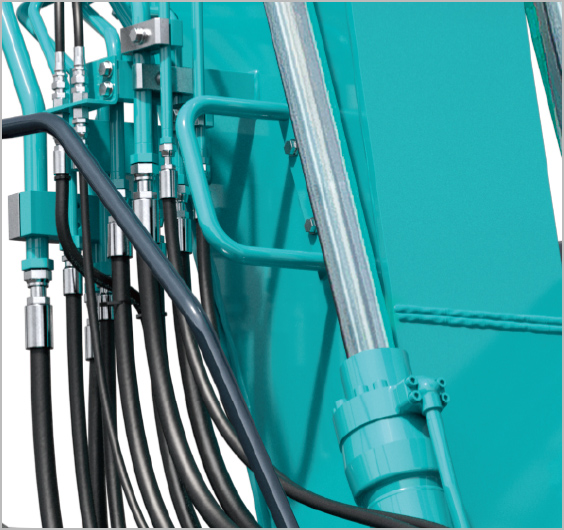

ハンドホールド

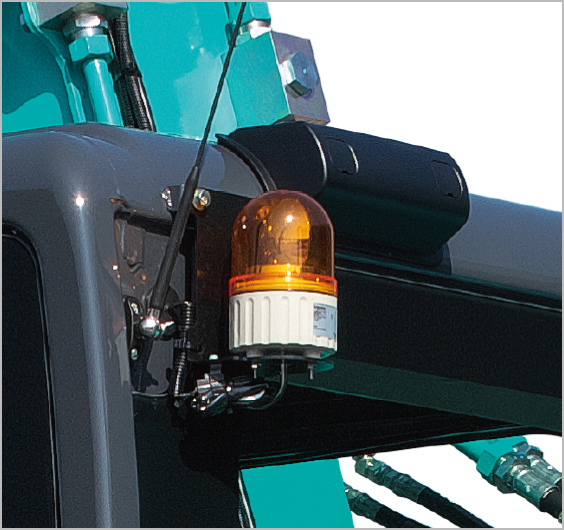

黄色回転警告灯

（ハイリーチ仕様に標準装着）

走行アラーム

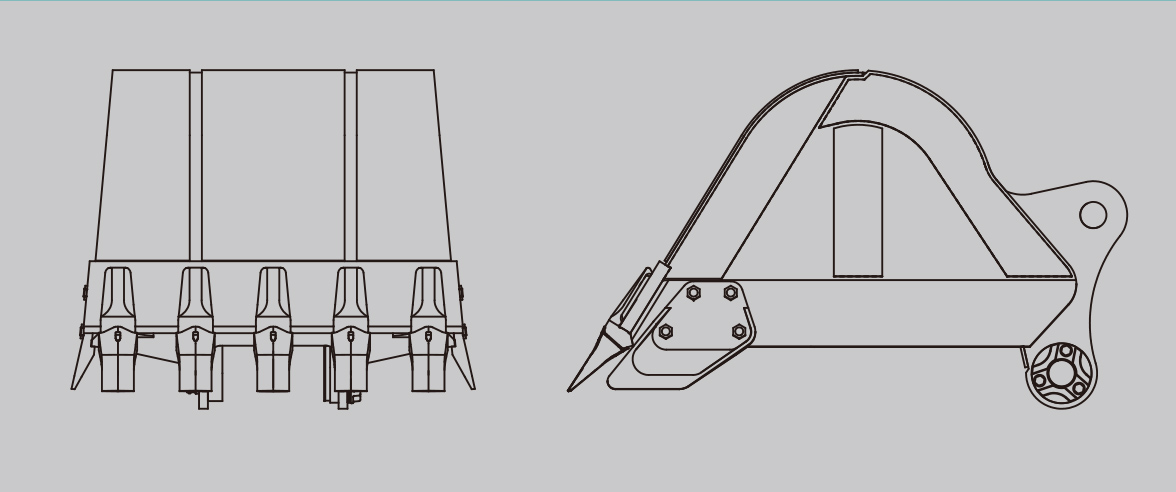

0.50m3解体バケット

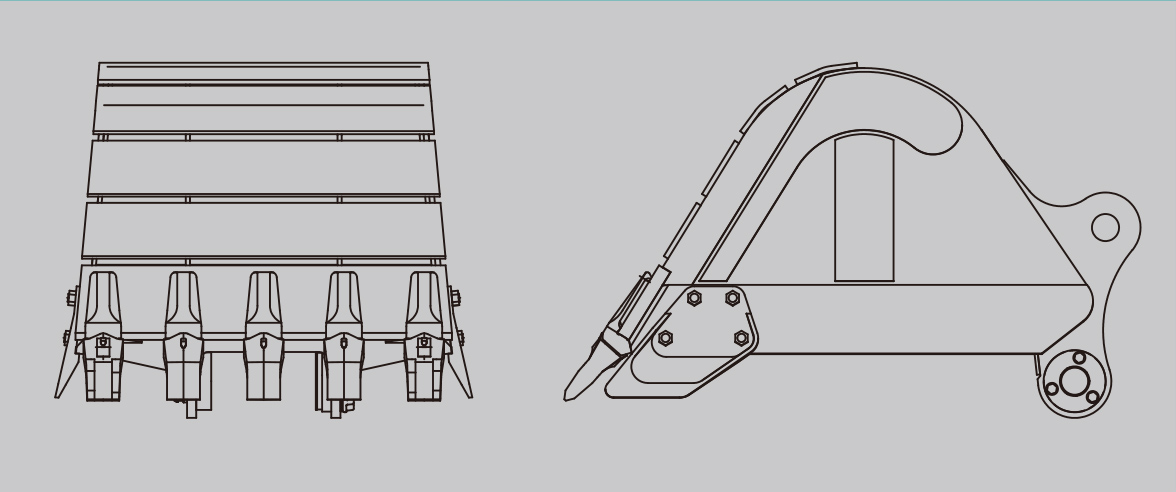

0.50m3底板補強バケット
