SAFETY 作業性の確保にも配慮しながら
現場の安全性向上を実現

事故ゼロを目指して

“知らせる” “止まる”
周囲検知システム K-EYEシリーズ

対象機種

周囲検知警報システム「K-EYE ALERT」: SK75SR-7/SK80SR+-7/SK125SR-7/SK130SR＋-7/SK135SR-7/SK135SRD-7 ※標準装備 ※一部、非適合の仕様があります。詳細はお問い合わせください。
周囲検知衝突軽減システム「K-EYE PRO 2.0」: SK125SR-7/SK130SR＋-7/SK135SR-7/SK135SRD-7 ※オプション装備 ※一部、非適合の仕様があります。詳細はお問い合わせください。

周囲検知警報システム「K-EYE ALERT」

“知らせる”

ヒトの姿を検知するとオペレータに警告を促す周囲検知警報システム「K-EYE ALERT」

標準装備

周囲検知警報システム

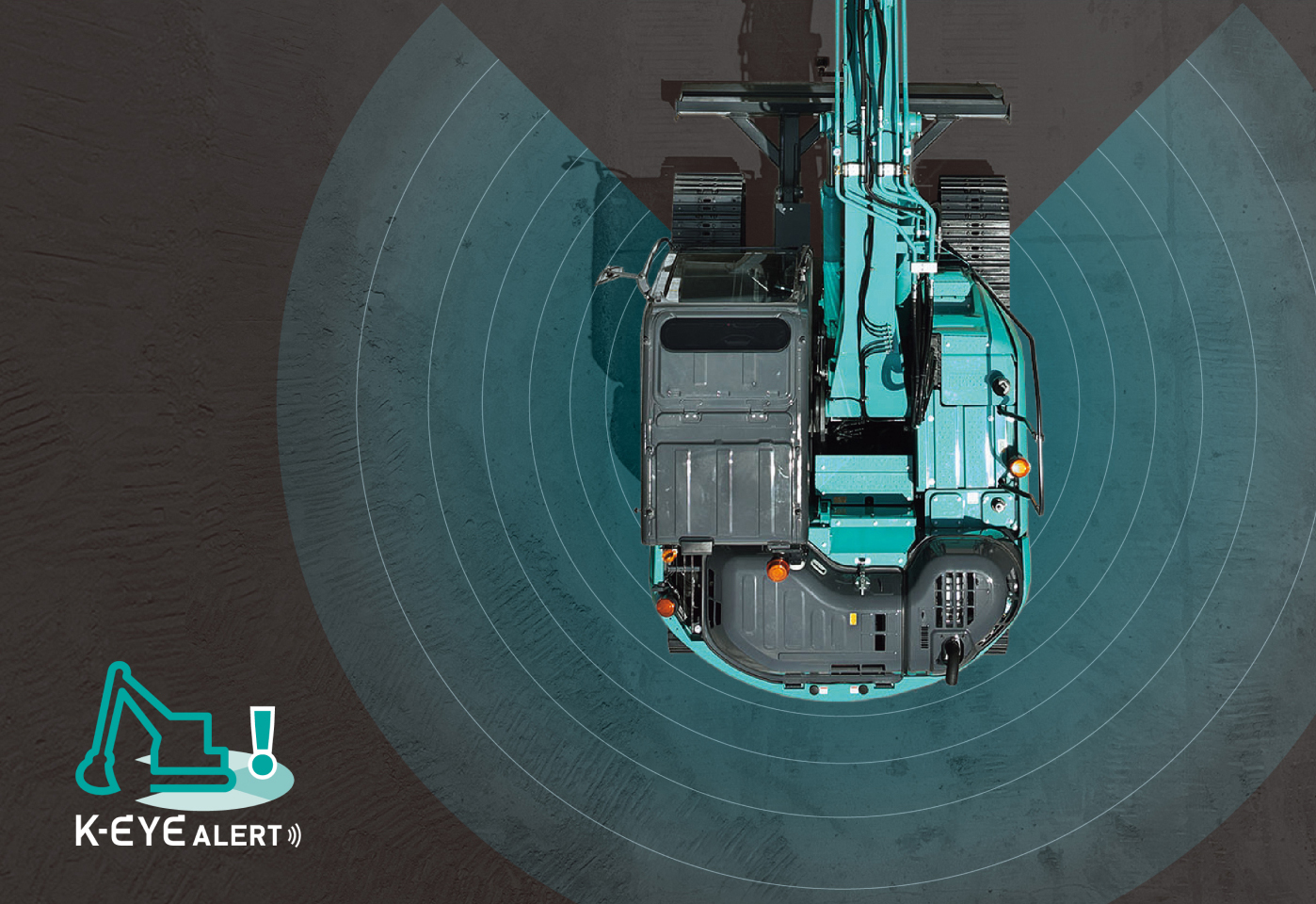

検知エリア内のヒトの姿を認識して、オペレータに警告を行うシステムです。ヒトらしき姿を認識する為、識別用のヘルメットや反射ベストなど特別な装備・備品は不要です。

※検知エリアはイメージです。

広がる視界、広がる用途

後方と側方に配置された広角カメラによる270度の映像が10インチカラーモニタに表示され、後方・左右の状況確認が可能となり、安全確認に貢献します。搭載されるカメラは周囲検知警報システムにも応用して、安全をサポートします。

ディスプレイ表示

対象を検知すると、音と共に10インチカラーモニタに検知エリアを赤枠で表示しオペレータに注意を促します。

警告表示

検知領域にて人の姿を検知した状態で、走行、または旋回操作した際に表示し、アラームを発報します。

周囲検知警告灯・周囲検知アラーム^※

検知エリア内の作業者に警告を促す周囲検知警告灯、周囲検知アラームを設定。

※本装備はオプションです。

Youtube動画で詳しく見る

K-EYE ALERT 仕様・機能

K-EYE ALERT	機械周囲270°内の人体検知	減速・停止	キャブ内警報	周囲検知警告灯周囲検知アラーム	ドライブレコーダ機能
K-EYE ALERT	○	-	○	△	-

○ = 標準設定 △ = オプション設定

本システムをお使いになる前には、必ず取扱説明書をお読み頂き、システムについて理解し、正しくお使いください。
本システムは、周囲検知警報システムです。人を検知した場合に旋回や走行操作を自動で減速停止する機能ではありません。
本システムは、あらゆる条件にて検知を行い、お知らせする機能ではありません。性能には限界があり、システムに頼った操作や、間違った操作をした場合には、事故が発生するおそれがあります。
カメラの撮像範囲外に対象物がある場合、機能は作動しません。
本システムは直立した人らしき姿、姿勢を検知対象にしています。姿勢や身長、対象と機械の高低差によってはシステムが正しく検知しない可能性があります。
旋回速度や人の移動が速い時、性能を十分に発揮できない可能性があります。
検知する対象物の状況（急に飛び出してくる、周囲と同系統色など）、カメラの状況（レンズ面に付着物があるなど）、作業環境·内容（悪天候、夜間など）によっては機能が正しく作動しない、または性能を十分に発揮できない可能性があります。
本システムが作動した場合には、機械の操作を止めて、機械周囲の状況を確認し、安全に作業ができることを確認した後に機械を操作してください。
本システムは、下記のような物を検知する場合があります。
- 樹木や草木、岩などの自然物。
- 機械の周囲にある他の機械や資材、設備など。
- 機械の周囲にある他の機械、樹木、資材、設備などの影。
- 斜面や路面の凹凸、わだち、水たまり。
- 自機のドーザー。

周囲検知衝突軽減システム「K-EYE PRO 2.0」

“止まる”

ヒトの姿を検知すると、警告/減速/停止を行う安全補助機能周囲検知衝突軽減システム「K-EYE PRO 2.0」

オプション装備

ヒト検知が安全性と作業効率の両立を実現

ヒトの姿を検知するように開発された本システムは周囲検知による注意喚起と衝突軽減システムにより、作業効率と安全性の向上に貢献します。検知対象をヒトの姿とすることで、特別な装備や保護具を身に着けていなくても検知が可能となり、警告/減速/停止の制御を行います。不意に第三者が作業中の機械に接近した場合にも安全をサポートして、新たな現場の安全性向上を提案します。

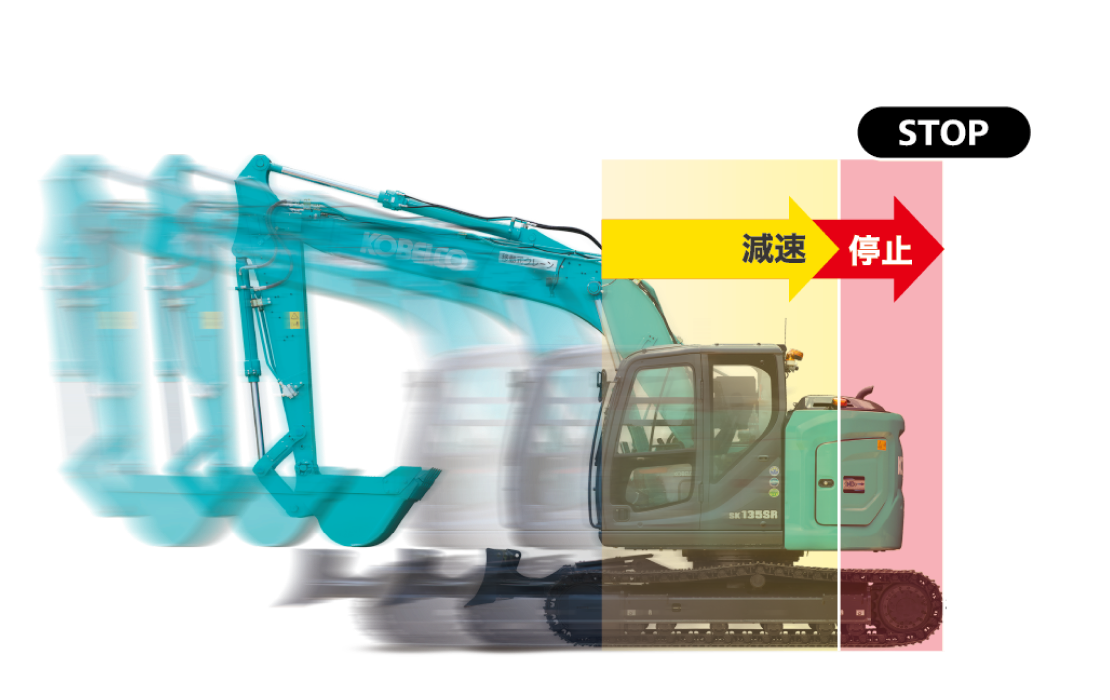

走行時の制動イメージ

オペレータと周囲に注意喚起を行うとともに、減速制御を開始。停止エリア内まで接近すると停止制御を行います。オペレータが周囲作業者に気が付かず、走行を行った際の衝突事故発生の抑制に貢献します。

※減速制御は走行時に限り、旋回時は停止制御のみとなります。

始動時、旋回時の制御イメージ

機械の操作が可能な状態で検知エリア内にヒトの姿を検知すると、オペレータと周囲に注意喚起を行うとともに旋回、または走行動作を停止します。

カメラとK-EYE PRO 2.0専用コントローラがヒトの姿を検知

標準搭載されたイーグルアイビュー用 270°カメラでオペレータの視認エリアを拡大。事故の発生を抑制します。
さらに、K-EYE PRO 2.0専用コントローラにより、カメラに映るヒトの姿を検知。検知エリア内で注意喚起と減速/停止制御を行います。
段階的な注意喚起と制御により作業効率は維持したままに安全性、安全意識の向上に貢献します。

※詳細は取扱い説明書をご確認ください。
※減速制御は走行時に限り、旋回時は警告/停止制御のみとなります。

モニタ検知表示

検知エリア内でヒトの姿を検知すると検知対象の位置により、減速/警告エリアでは黄色の枠、停止エリアでは赤色の枠が表示されます。音による注意喚起と組み合わせ、検知をお知らせします。

Youtube動画で詳しく見る

K-EYE PRO 2.0 仕様・機能

K-EYE PRO 2.0	機械周囲270°内の人体検知	減速・停止	キャブ内警報	周囲検知警告灯周囲検知アラーム	ドライブレコーダ機能
K-EYE PRO 2.0	○	○	○	○	○

○ = 標準設定

本システムをお使いになる前には、必ず取扱説明書をお読み頂き、システムについて理解し、正しくお使いください。
本システムは、機械後方側および側方にいる人を検知し、オペレータに知らせるとともに、走行操作や旋回操作による”ひかれ”、”挟まれ”のおそれがある場合に走行や旋回を減速、停止し、衝突を回避、または衝突時の衝撃を軽減するシステムです。
本システムは、あらゆる条件にて検知を行い、お知らせ、衝突を回避する機能ではありません。性能には限界があり、システムに頼った操作や、間違った操作をした場合には、事故が発生するおそれがあります。
カメラの撮像範囲外に対象物がある場合、機能は作動しません。本システムは直立した人らしき姿、姿勢を検知対象にしています。姿勢や身長、対象と機械の高低差によってはシステムが正しく検知しない可能性があります。
性能には限界があるため、モニター画面だけを見ながらの機械操作はしないでください、モニター映像と実際の距離や位置は異なることがあるため、本機をぶつけたり、思わぬ事故を起こすおそれがあります。
旋回速度や人の移動が速い時、性能を十分に発揮できない可能性があります。
システムの作動後は機械周囲の状況を確認し、安全に作業ができることを確認した後に機械の操作を再開してください。
検知する対象物の状況（急に飛び出してくる、周囲と同系統色など）、カメラの状況（レンズ面に付着物があるなど）、作業環境・内容（悪天候、夜間など）によっては機能が正しく作動しない、または性能を十分に発揮できない可能性があります。
本システムが作動した場合には、機械の操作を止めて、機械周囲の状況を確認し、安全に作業ができることを確認した後に機械を操作してください。
本システムは、下記のような物を検知する場合があります。
- 樹木や草木、岩などの自然物。
- 機械の周囲にある他の機械や資材、設備など。
- 機械の周囲にある他の機械、樹木、資材、設備などの影、人の影。
