後方超小旋回ショベル（従来機製品情報） SK125SR

SK125SRの最新モデル「SK125SR-7」の製品情報はこちら

主要諸元
全体図
作動範囲図
カタログ
ダウンロード

主要諸元Main Specifications

機種名 SK125SR
本体型式 SK125SR-5
車名および型式 コベルコ YDR-YV08/YX08

ホルナビ対応

2DMG 3DMG 2DMC 3DMC
○ ○ － －

※ MGは「マシンガイダンス」、MCは「マシンコントロール」を指します。
※ 2DMGはスイングできません。

性能

標準バケット容量m3 0.45（旧JIS 0.40）
旋回速度min-1｛rpm｝ 11.0｛11.0｝
走行速度km/h 5.6 / 3.4
登坂能力%（度） 70（35）
最大掘削力 バケットkN｛kgf｝ 90.1 ｛9,190｝
アームkN｛kgf｝ 64.4 ｛6,560｝

質量（標準シュー装着時）

運転質量kg 13,300

エンジン

型式 いすゞ 4JJ1XDRA
種類 インタークーラターボ付直接噴射式ディーゼル
定格出力kW/min-1｛PS/rpm｝ 73.9 / 2,000 ｛100.5 / 2,000｝（JIS D0006-1:2000）
燃料タンク容量L 190

油圧装置

油圧ポンプ 形式 2連可変容量アキシャルピストン＋1ギヤ
設定圧MPa {kgf/cm2} 34.3 ｛350｝
旋回モーター形式 アキシャルピストンモータ（1個）
走行モータ形式 可変容量アキシャルピストンモータ（2個）
油圧作動油L 全量168 (タンク内油量79.3)

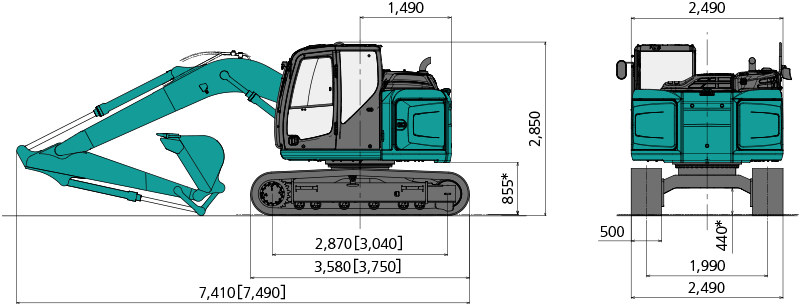

全体図Dimensions

SK125_SK135SR-5 全体図

単位：mm
＊印はシュー突起を含みません。[ ]内はSK135SRLCの値です。

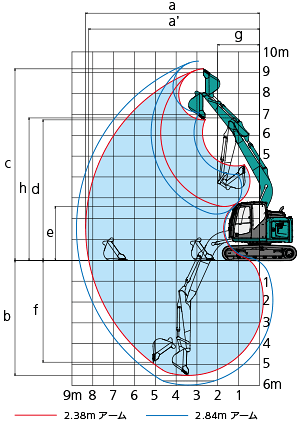

作動範囲図Working Ranges

SK125_SK135SR-5 作動範囲図
項目＼アームの種類 アーム
（2.38m）		 ロングアーム
（2.84m）
a-最大掘削半径 8,340 8,780
a'-床面最大掘削半径 8,190 8,640
b-最大掘削深さ* 5,520 5,980
c-最大掘削高さ* 9,190 9,560
d-最大ダンプ高さ* 6,740 7,100
e-最小ダンプ高さ* 2,580 2,220
f-最大垂直掘深さ* 4,890 5,440
g-最小旋回半径 2,000 2,400
h-同上時高さ* 6,830 6,850
標準バケット容量（山積） 0.45m3 0.38m3

*印はシュー突起を含みません。バケット容量は新JIS表示です。

カタログダウンロードCatalog Download

カタログダウンロードはこちら

カラーカタログ

PDF形式（4.9MB）
