Challenge for Workstyle
大きく向上させた輸送性、組立性。
この一台が、現場での働き方を大きく変える。

働き方を変える挑戦

輸送性を大きく高めるウインチレスボディ

下部ブームに主巻・補巻ウインチを、ガントリにブーム起伏ウインチを搭載。下部ブーム、ガントリを取り外すと、全てのウインチが本体から外れる構造にしました。それにより、輸送効率を格段に向上させています。

素早い作業を可能にするガントリクイックセット

新たに設計した独自構造により、ガントリの取付け・取外しを素早く行えるようにしました。現場の省力化や作業時間の短縮化を実現し、高所作業も削減できます。

〈ガントリクイックセット〉
・U字型ガントリフットは、本体のピン部分にはめ込むだけで位置が合います。
・ガントリテンションメンバフットピンは、降ろすだけで位置が合います。組立用ワイヤレスリモコンにて、ピン挿入が可能。また、自動ロック機構を採用しており、抜け止めピン挿入は不要です。
・ガントリ起立後はシリンダで保持。ガントリ起立用固定ピンは挿入不要です。塩害地域などではメンテナンス用固定ピンを挿入することで、ガントリ起伏シリンダを格納することもできます。

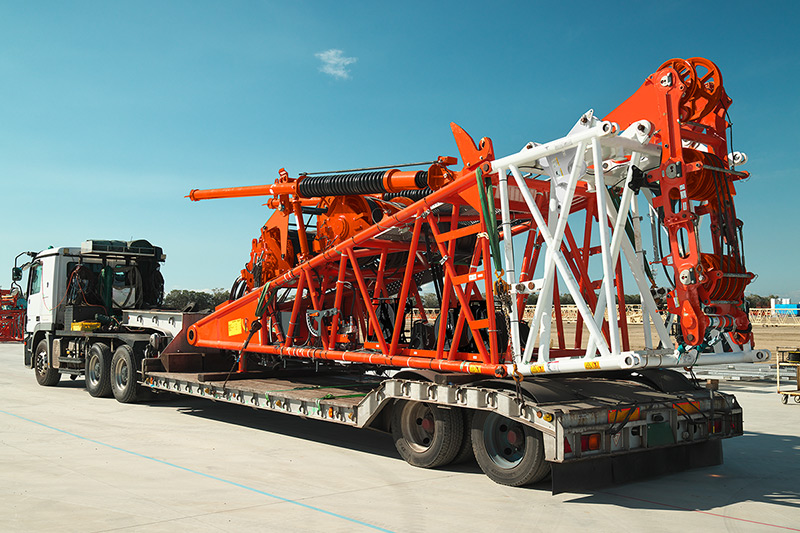

組立・分解効率を大きく高める、アタッチメントの一体輸送・一体組立

ガントリ+ブーム起伏ウインチ+ブーム起伏スプレッダ

ガントリ、ブーム起伏ウインチ、ブーム起伏スプレッダを分解せずに、ブーム起伏ロープを仕込んだまま、一体輸送・組立が可能。組立・分解作業の工数を大幅に削減することができます。

下部ブーム+1.5m特殊中間タワーブーム
+タワージブ起伏スプレッダ

タワージブ起伏スプレッダを1.5m特殊中間タワーブームに固定し、タワージブ起伏ロープを仕込んだまま一体輸送・組立が可能。タワー仕様の現場における組立・分解作業の工数を大幅に削減することができます。

タワーキャップ+下部ジブ+ストラット

オプション
タワーキャップに、下部ジブ、ストラットを取付けたままで、効率よく一体輸送・組立ができます。

軽い力で張出・格納できるトランスリフタ

・シリンダ跳ね上げ用にスプリングを内蔵し、10kgほどの力で跳ね上げることができます。トランスリフタアームの回転も一人で簡単に行うことができます。また、固定ピンは錆びにくいコーティングを採用し耐久性を高めています。
・トランスリフタフロートを付けたまま輸送可能で、取り外したり、持ち上げたりする必要はありません。
・組立用ワイヤレスリモコンを用いて、トランスリフタ4本の同時伸縮も可能です。

クレーン仕様・タワー仕様それぞれのつり上げ能力を強化

コンパクトボディを継承しながら、従来機と比較して、クレーン仕様で最大約10%、タワー仕様で最大約25%、つり上げ能力を向上しました。
すべての作業にさらなる余裕をもたらします。
