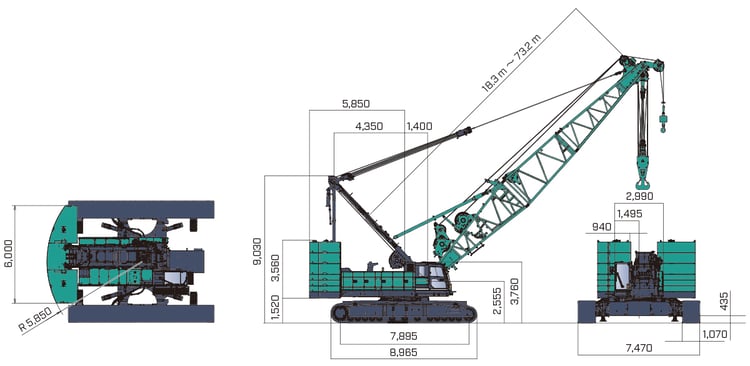

クローラクレーンマスターテック7200G NEO CleAirカタログ技術情報（CAD図 / 接地圧計算） 主要諸元全体図コンセプト動画カタログダウンロード主要諸元全体図コンセプト動画カタログダウンロードメニュー 主要諸元（本体型式：7200G-2Ne） 性能 クローラクレーン ラッフィングタワー 最大つり上げ能力t × m 200 × 5.0 27×18.0 39.0 × 16.0（ロング） ブーム（タワー）長さm 18.3 ～ 73.2 36.6 ～ 64.1 73.2 ～ 91.4（ロング） ジブ（タワージブ）長さm ─ 27.4 ～ 51.8 最大ブーム（タワー）＋ジブ（タワージブ）長さm ─ 64.1 + 51.8 ロープ速度 主巻 巻上・巻下m/min 110 ～ 3 補巻 巻上・巻下m/min 110 ～ 3 ─ タワージブ起伏 巻上・巻下m/min ─ 36 〜 3 ブーム（タワー）起伏 巻上・巻下m/min （29 ～ 2）×2 旋回速度min-1 {rpm} 2.2{2.2} 走行速度km/h 1.0 / 0.6 作業時質量（基本姿勢）t 235 249 接地圧kPa {kgf/cm2} 139{1.42} 147{1.50} 登坂能力（tanθ）%（度） 30（16.7） ─ 定格ラインプルkN {tf} 1本掛/多本掛132{13.5} モータ 名称 Danfoss EM-PMI540B-T1500 定格出力kW/min-1 274/1,850 ワイヤロープ 主巻mm Φ 28 補巻mm Φ 28 ブーム（タワー）mm Φ 22 ジブ（タワージブ）mm Φ 22 登坂能力は最大登坂時の傾斜角度であり、地盤の状態やクレーンによってはこの数値より低くなります。 各速度は軽負荷の時の値であり、負荷により速度の変動があります。 各ロープ速度はドラム1層目での値です。 単位は国際単位系のSI単位で{ }内は従来表示です。 全体図 （単位：mm） コンセプト動画 カタログダウンロード カタログ※写真とセールスポイントを掲載しています。ダウンロード CAD図提供 / 接地圧計算サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
