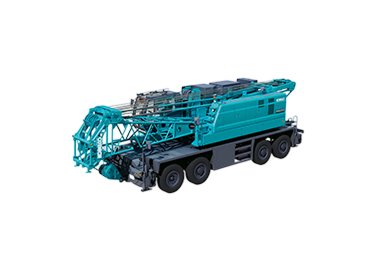

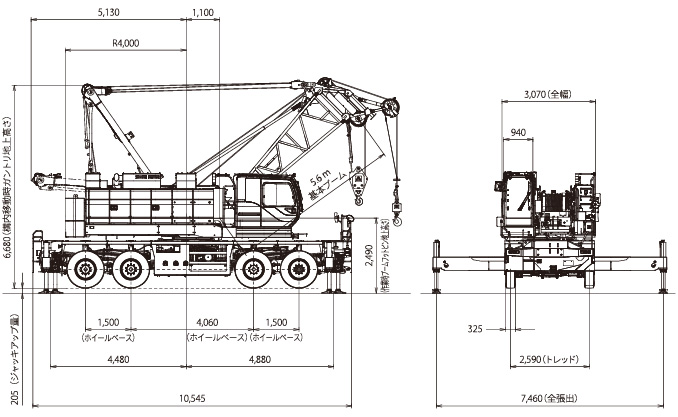

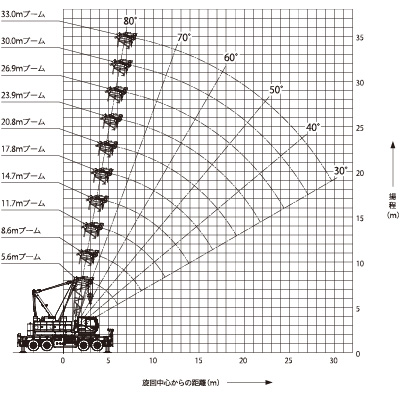

ラチスブームホイールクレーンMK650カタログスペックカタログ技術情報（CAD図 / 接地圧計算） クレーン主要諸元キャリア主要諸元全体図作動範囲図カタログダウンロードクレーン主要諸元キャリア主要諸元全体図作動範囲図カタログダウンロードメニュー クレーン主要諸元 (本体型式： MK650A） クレーン性能 最大定格総荷重 t × m 65 × 3.0 基本ブーム長さ m 5.6 最大ブーム長さ m 33.0 主フック最大地上楊程 m 31.9 主フック最大作業半径 m 30.1 作業時質量(基本姿勢) t 51 ロープ速度 主巻 巻上・巻下 m/min *120 ～ 3 補巻 巻上・巻下 m/min *120 ～ 3 ブーム 巻上・巻下 m/min *72 ～ 2 定格ラインプル 主巻 kN {tf} 68.6 {7.0} 補巻 kN {tf} 68.6 {7.0} 旋回速度 min-1{rpm} 3.75 {3.75} クレーン部主要機構 ブーム起状装置 油圧モータ駆動歯車減速式 巻上装置 油圧モータ駆動遊星2段歯車減速前後2軸、ロープ溝付ドラム減速機内蔵ディスク式＋モータ内蔵ディスク式（スプリングセット油圧解放ディスク式）フットブレーキ（ポジブレーキ）スプリングセット油圧解放式ネガブレーキレバー中立で自動ブレーキまたはフリーフォールいずれの運転方式も選択可能 旋回装置 アキシャルピストン式、遊星1段&平歯車1段減速、油圧ネガブレーキ式、油圧式フリー / ロック切換式 アウトリガ 形式 全油圧式H型 張出幅 m 7.46 ワイヤーロープ 主巻用 mm IWRC 6 × Fi (29) 難撚性 Φ 22 mm 補巻用 mm IWRC 6 × Fi (29) 難撚性 Φ 22 mm ブーム(12本掛) mm IWRC 6 × P・WS (31) 難撚性 Φ 16 mm ブームガイライン(2本式) mm IWRC 6 × Fi (29) 難撚性 Φ 30 mm 油圧装置 油圧ポンプ形式 2連（可変プランジャ2） + 3連（可変プランジャ1+ギヤ2） + 3連（ギヤ） 作動油タンク容量 L 460 キャリア主要諸元 (MK650A） キャリア性能 最高走行速度 km/h 39 登坂能力 High/Low %(度) 20 (11.3) / 50 (26.6) 最小回転半径（4WS/8WS） m 11.7 / 6.8 エンジン 形式 カミンズ X12 種類 水冷4サイクル立型、直接噴射式、ターボチャージャ付 総排気量 L 11.8 定格出力 kW/min-1{PS/rpm} 321 / 1,800{436 / 1,800} 最大トルク N･m/min-1{kgf･m/rpm} 2,034 / 1,400{207 / 1,400} キャリア主要機構 走行駆動方式 8 × 6(前後軸、後前軸、後後軸） 変速機形式 静油圧変速機無段階変速, High / Low 切換付 減速機形式 車軸2段減速式 車軸および懸架方式 全浮動式ハイドロニューマチックサスペンション ステアリング 形式 全油圧パワーステアリング非常用ステアリング装置､逆ステアリング補正装置付 モード ノーマル(前4輪)/クランプ(8輪)/クラブ(8輪)/リヤ(後4輪) ブレーキ 主ブレーキ 2系統空気式全輪ドラムブレーキ 駐車ブレーキ スプリング式2軸制動（前後輪、後前輪） タイヤサイズ 325 / 95 R24 走行時寸法 全長 mm 12,400 全幅 mm 3,070 全高 mm 3,765 ホイールベース mm 1,500 ＋ 4,060 + 1,500 トレッド mm 2,590 フロントオーバハング mm 3,540 リヤオーバハング mm 1,800 車両総重量（走行時） 総重量 kg 41,165 軸重 前前軸 kg 9,925 前後軸 kg 10,030 後前軸 kg 10,610 後後軸 kg 10,600 乗車定員 1名 各ロープ速度はドラム1層目での値です。 *印の速度は軽負荷の時の値であり、負荷により速度の変動があります。 単位は国際単位系のSI単位で、{ }内は従来表示です。 全体図 （単位：mm） 作動範囲図 本図にはブーム及びジブのたわみを含んでいません。本図はアウトリガ最大張出時（全周）のものです。 カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロードスペック※主要諸元や定格総荷重表を掲載しています。※写真は掲載していません。ダウンロード CAD図提供 / 接地圧計算サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
