主要諸元（本体型式：SK200SR）
●性能
| 標準仕様 | ナロー仕様 | ||
|---|---|---|---|
| 標準バケット容量（山積/平積）m3 | 0.75 （旧JIS 0.65）/ 0.56 | ||
| 旋回速度min-1｛rpm｝ | 11.0 {11.0} | ||
| 走行速度km/h | 5.0／3.5 | ||
| 登坂能力%（度） | 35 (70) | ||
| 最大掘削力 | バケットkN｛kgf｝ | 111 {11,300}［パワーアップ時 122｛12,400｝］ | |
| アームkN｛kgf｝ | 79.3 {8,100}［パワーアップ時 87.2｛8,900｝］ | ||
●寸法（600mmシュー付）
| 全長（輸送時）mm | 8,050 | ||
|---|---|---|---|
| 全幅（輸送時）mm | 2,800 | ||
| 全高（輸送時）mm | 3,060 | ||
| 前方最小旋回半径mm | 2,380 | ||
| 後端旋回半径mm | 1,610 | ||
| 最低地上高mm | 450* |
●質量（標準アーム、0.75m3標準ホウバケット、600mmシュー装着時）
| 運転質量kg | 19,700 |
|---|
●エンジン
| 型式 | いすゞ AA-4BG1TC | |
|---|---|---|
| 種類 | インタークーラーターボ付直接噴射式ディーゼル | |
| 定格出力kW/min-1{PS/rpm} | 91.9 / 2,200｛125 /2,200｝ | |
| 燃料タンク容量L | 270 | |
●油圧装置
| 油圧ポンプ | 形式 | 可変容量アキシャルキピストンポンプ（2個） | |
|---|---|---|---|
| 設定圧MPa｛kgf/cm2｝ | 34.3 ｛350｝［パワーアップ時 37.8｛385｝］ | ||
| 旋回モータ形式 | アキシャルピストンモータ（1個） | ||
| 走行モータ形式 | アキシャルピストン2速モータ（2個） | ||
| 油圧作動油L | 全量 167 （タンク内油量 115 ） | ||
※単位は国際単位系のSI単位表示で{ }内は従来表示です。
※バケット容量、掘削力は新JIS表示でしています。
※[ ]内はドーザブレード仕様です。
※*印はシュー突起を含みません。

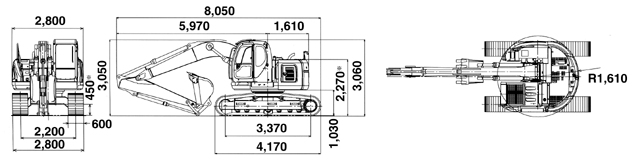

全体図
※標準アーム、0.28（旧JIS0.25）m3標準ホウバケット、600mmシュー装着時、※印はシュー突起を含みません。

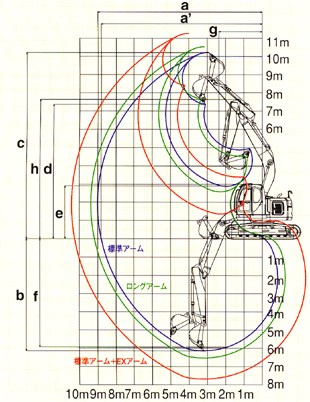

作動範囲図
※バケットを反転すれば、ショベル作業ができます。
| 項目＼アームの種類 | 標準アーム (1.65ｍ) | ロングアーム (2.07ｍ) | 標準アーム +EXアーム (0.5ｍ) |
|---|---|---|---|
| a-最大掘削半径 | 9,000 | 9,380 | 10,420 |
| a'-床面最大掘削半径 | 8,800 | 9,190 | 10,240 |
| b-最大掘削深さ * | 6,150 | 6,550 | 7,660 |
| c-最大掘削高さ * | 10,230 | 10,530 | 8,430 |
| d-最大ダンプ高さ * | 7,360 | 7,660 | 8,430 |
| e-最小ダンプ高さ * | 2,880 | 2,570 | 1,390 |
| f-最大垂直掘深さ * | 5,400 | 5,800 | 6,890 |
| g-最小旋回半径 | 2,380 | 2,730 | 2,710 |
| h-同上時高さ * | 7,640 | 7,640 | 7,640 |
| 適用バケット容量 （山積） | 0.75 m3 (0.35 m3 ) | 0.63 m3 (0.55 m3 ) | 0.51 m3 (0.45 m3 ) |
単位:mm
※*印はシュー突起を含みません。
※バケット容量は新JIS表示で()内は旧JIS表示です。
