主要諸元（本体型式：SK25SR-2）
●質量
| ゴムクローラ | 鉄クローラ | ||
|---|---|---|---|
| 機械質量kg | 2,410 [2,530] | 2,520 [2,640] | |
| 機体質量kg | 1,950 [2,070] | 2,060 [2,180] | |
●バケット
| 標準バケット容量m3 | 0.08 (旧JIS 0.07)(ミニ表示 0.12) | ||
|---|---|---|---|
| 標準バケット幅mm | 500 (サイドカッタ含む) |
●エンジン
| 型式 | ヤンマー3TNE74-N | ||
|---|---|---|---|
| 種類 | 水冷3気筒渦流室式ディーゼル | ||
| 定格出力kW/min-1{PS/rpm} | 13.2 / 2,400｛18 / 2,400｝ | ||
| 燃料タンク容量L | 25 |
●性能
| 走行速度km/h | 4.3・2.5 | 4.3・2.4 | |
|---|---|---|---|
| 旋回速度min-1｛rpm｝ | 9.4｛9.4｝ | ||
| 登坂能力%（度） | 58 (30) | ||
| 最大掘削力（バケット）kN｛kgf｝ | 19.5｛1,990｝ | ||
| 接地圧kPa{kgf/cm2} | 29 {0.29}[30 {0.31 }] | 30 {0.31}[31 {0.32 }] | |
●ブレード
| 幅×高さmm | 1,500 × 280 | ||
|---|---|---|---|
| 作動範囲mm | 上 320 下 330 |
●側溝掘機構
| 方式 | ブームスイング方式 | ||
|---|---|---|---|
| 角度度 | 左 82 右 58 [左 65 右 58 ] |
●走行装置
| シュー形式 | ゴムクローラ | 溶接組立式ダブルグローサ | |
|---|---|---|---|
| シュー幅mm | 250 | ||
●油圧装置
| 油圧ポンプ | 形式 | 可変容量アキシャルピストン+ギヤ | |
|---|---|---|---|
| 設定圧MPa｛kgf/cm2｝ | 22.6｛230｝ | ||
| 旋回モータ形式 | アキシャルピストンモータ | ||
| 走行モータ形式 | アキシャルピストン2速モータ | ||
| 作動油量L | 全量 42（タンク内 27） | ||
※単位は国際単位系のSI単位表示で{ }内は従来表示です。
※[ ]内はキャブ仕様の値を示します。

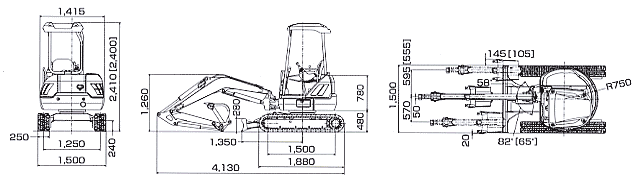

全体図
作動範囲図
