| 機種名 |
|
|
|---|---|---|
| 本体型式 | SK260DLC-10 | |
| 適用マグネットサイズ mm | φ1,350 | |
| 運転質量 | 固定キャブ kg | 30,100 |
| リンク式エレベータキャブ仕様 kg | 32,400 | |
| 垂直式エレベータキャブ仕様 kg | 32,000 | |
| 旋回速度 min⁻¹ | 10.2 | |
| 走行速度(2速／1速) km/h | 5.8／3.6 | |
| 登坂能力 % | 70 | |
| エンジン定格出力 kW/min⁻¹ | 133/2,100 | |
| 燃料タンク容量 ℓ | 403 | |
| 尿素水タンク容量 ℓ | 83 | |
| キャブ | 昇降方式 | リンク式または垂直式エレベータ |
| 昇降ストローク(リンク式／垂直式) mm | 2,610／1,600 | |
| アイポイント高さ(リンク式／垂直式) mm | 5,410／4,430 | |
| 外形寸法 | 全長 mm | 10,210 |
| 全幅 mm | 3,190 | |
| 本体全高(固定／リンク式／垂直式) mm | 3,190／3,300／3,420 | |
| 後端旋回半径 mm | 3,100 | |
単位は国際単位系のＳＩ単位表示です。[ ] 内はＬＣ仕様の値です。
| 機種名 |
|
|
|---|---|---|
| 本体型式 | SK260DLC-10 | |
| 適用マグネットサイズ mm | φ1,350 | |
| 運転質量 | 固定キャブ kg | 31,700 |
| リンク式エレベータキャブ仕様 kg | 34,100 | |
| 垂直式エレベータキャブ仕様 kg | 33,600 | |
| 旋回速度 min⁻¹ | 10.2 | |
| 走行速度(2速／1速) km/h | 5.8／3.6 | |
| 登坂能力 % | 70 | |
| エンジン定格出力 kW/min⁻¹ | 133/2,100 | |
| 燃料タンク容量 ℓ | 403 | |
| 尿素水タンク容量 ℓ | 83 | |
| キャブ | 昇降方式 | リンク式または垂直式エレベータ |
| 昇降ストローク(リンク式／垂直式) mm | 2,610／1,600 | |
| アイポイント高さ(リンク式／垂直式) mm | 5,410／4,430 | |
| 外形寸法 | 全長 mm | 10,210 |
| 全幅 mm | 3,190 | |
| 本体全高(固定／リンク式／垂直式) mm | 3,190/3,300/3,420 | |
| 後端旋回半径 mm | 3,100 | |
単位は国際単位系のＳＩ単位表示です。[ ] 内はＬＣ仕様の値です。
| 機種名 |
|
|||
|---|---|---|---|---|
| 本体型式 | SK260DLC-10 | |||

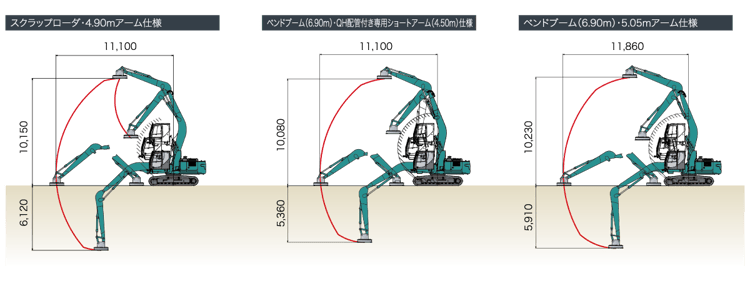

| スクラップローダ | スクラップローダ（ロングアーム） | |||
| ブーム仕様 | ベンド（6.90m） | |||
| アーム仕様 | 4.90m | QH配管付き専用ショートアーム（4.50m） | 5.05m | |
| 適用マグネットサイズ mm | φ1,350 | |||
| アームトップピン径 mm | φ80 | |||
| 運転質量（リンク式エレベータキャブ仕様） kg | 34,100 | 36,200 | ||
| 旋回速度 min⁻¹ | 8.1 | |||
| 走行速度（2速／1速） km/h | 5.8 ／ 3.6 | |||
| 登坂能力 % | 70 | |||
| エンジン定格出力 kW/min⁻¹ | 133/2,100 | |||
| 燃料タンク容量 ℓ | 403 | |||
| 尿素水タンク容量 ℓ | 83 | |||
| キャブ | 昇降方式 | リンク式エレベータ | ||
| 昇降ストローク mm | 2,610 | |||
| アイポイント高さ mm | 5,410 | |||
| 外形寸法 | 全長 mm | 10,300 | 10,230 | 10,220 |
| 全幅 mm | 3,190 | |||
| 本体全高 mm | 3,300 | |||
| 後端旋回半径 mm | 3,100 | |||
単位は国際単位系のＳＩ単位表示です。外形寸法の全長は参考値です（装着するフロントアタッチメントにより異なります）。運転質量はマグネットを装着した状態での値です。
| マグネットタイプ(サイズ) | φ920mm | φ1,150mm | φ1,350mm | 薄型φ1,550mm | φ1,550mm | |
|---|---|---|---|---|---|---|
| 質量 kg | 940 | 1,470 | 2,250 | 2,160 | 3,050 | |
| 吸着質量※1 kg | 320(220V) | 625(290V) / 685(350V)※2 |
990(290V) / 1,070(350V)※2 |
940(290V) / 1,005(350V)※2 |
1,280(290V) / 1,320(350V)※2 |
|
| 使用定格 % | ED60 | |||||
| 発電駆動方式 | 油圧モータ | エンジン直結※2または油圧モータ | ||||
| 適合機種 | SK135SRD |  ◎ /  ◎ |
― | |||
| SK210DLC | ― | ○ / ◎ |
◎ |
○ |
― | |
| SK235SRD | ― | ◎ / ◎ |
― | |||
| SK235SRDLC | ― | ○ / ◎ |
◎ |
○ |
― | |
| SK260DLC | ― | ◎ / ◎ /  ◎ |
○ / ○ |
― | ||
| SK350DLC | ― | (8.90m/9.30m)◎ |
(8.90m/9.30m)○ |
◎ / ◎ / (7.50m/8.20m)◎ |
||
| SK500DLC | ― | (9.30m/9.70m)◎ |
(9.30m/9.70m)○ |
◎ / (8.30m/9.30m)◎ |
||
- かさ比重1.3のスクラップ（1級スクラップ相当）の吸着質量です。
- eマグ搭載機の仕様です。
| 機種名 | SK260DLC | |||
|---|---|---|---|---|
| ベース仕様 | |
|
|
 |
| キャブ架台 | ||||
| リンク式エレベータキャブ | ◎ | |||
| 垂直式エレベータキャブ | ○ | ― | ||
| 固定キャブ | ○ | ― | ||
| ブーム | ||||
| HD2ポジションブーム(2ライト) | ○ | ― | ○ | |
| HDブーム(2ライト) | ◎ | ― | ◎ | |
| スクラップローダ専用ベンドブーム | ― | ◎ | ― | |
| アーム | ||||
| HDアーム | ◎ | ― | ◎ | |
| HDショートアーム | ― | |||
| HDロングアーム | ○ | ― | ○ | |
| HDアーム(2ライト) | ― | ◎ | ― | |
| スクラップローダ専用アーム | ― | ◎ | ― | |
| ブーム & アーム配管 | ||||
| マグネット＋回転フォーク & グラップル配管 | ◎ | ― | ◎ | ― |
| マグネット配管 | ○ | ◎ | ○ | ― |
| マグネエース配管 | ― | |||
| 回転フォーク & グラップル配管 | ― | ○ | ◎ | |
| シュー | ||||
| 600mm フラットシュー | ◎ | |||
| 600mm 等高シュー | ○ | |||
| 700mm 等高シュー | ○ | |||
| 790mm 等高シュー | ― | |||
| 800mm 等高シュー | ○ | |||
| 自動給脂 | ||||
| 自動給脂装置 | ○ | ◎ | ○ | |
［ ］内はLC仕様の場合のみ選択可能です。
