| 機種名 |
|
|
|---|---|---|
| 本体型式 | SK350DLC-10 | |
| 適用マグネットサイズ mm | φ1,550 | |
| 運転質量 | 固定キャブ kg | 40,900 |
| リンク式エレベータキャブ仕様 kg | 43,500 | |
| 垂直式エレベータキャブ仕様 kg | 43,000 | |
| 旋回速度 min⁻¹ | 10.0 | |
| 走行速度(2速／1速) km/h | 5.6／3.3 | |
| 登坂能力 % | 70 | |
| エンジン定格出力 kW/min⁻¹ | 213/2,100 | |
| 燃料タンク容量 ℓ | 503 | |
| 尿素水タンク容量 ℓ | 83 | |
| キャブ | 昇降方式 | リンク式または垂直式エレベータ |
| 昇降ストローク(リンク式／垂直式) mm | 2,610／1,600 | |
| アイポイント高さ(リンク式／垂直式) mm | 5,520／4,540 | |
| 外形寸法 | 全長 mm | 11,290 |
| 全幅 mm | 3,190 | |
| 本体全高(固定／リンク式／垂直式) mm | 3,300／3,420／3,520 | |
| 後端旋回半径 mm | 3,600 | |
単位は国際単位系のＳＩ単位表示です。[ ] 内はＬＣ仕様の値です。
| 機種名 |
|
|
|---|---|---|
| 本体型式 | SK350DLC-10 | |
| 適用マグネットサイズ mm | φ1,550 | |
| 運転質量 | 固定キャブ kg | ― |
| リンク式エレベータキャブ仕様 kg | 43,900 | |
| 垂直式エレベータキャブ仕様 kg | 43,500 | |
| 旋回速度 min⁻¹ | 10.0 | |
| 走行速度(2速/1速) km/h | 5.6/3.3 | |
| 登坂能力 % | 70 | |
| エンジン定格出力 kW/min⁻¹ | 213/2,100 | |
| 燃料タンク容量 ℓ | 503 | |
| 尿素水タンク容量 ℓ | 83 | |
| キャブ | 昇降方式 | リンク式または垂直式エレベータ |
| 昇降ストローク(リンク式/垂直式) mm | 2,610/1,600 | |
| アイポイント高さ(リンク式/垂直式) mm | 5,520/4,540 | |
| 外形寸法 | 全長 mm | 11,380 |
| 全幅 mm | 3,190 | |
| 本体全高(固定/リンク式/垂直式) mm | ―/3,690/3,690 | |
| 後端旋回半径 mm | 3,600 | |
単位は国際単位系のＳＩ単位表示です。[ ] 内はＬＣ仕様の値です。
| 機種名 |
|
||||
|---|---|---|---|---|---|
| 本体型式 | SK350DLC-10 | ||||

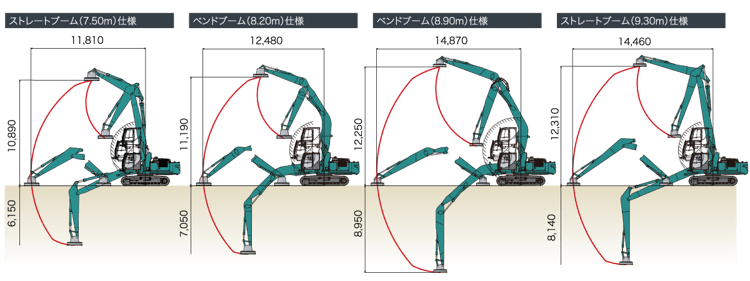

| ブーム仕様 | ストレート (7.50m) | ベンド (8.20m) | ベンド (8.90m) | ストレート (9.30m) | |
| アーム仕様 | 4.50m | 5.00m | 6.35m | 6.00m | |
| 適用マグネットサイズ mm | ϕ 1,550 | ϕ 1,350 | |||
| アームトップピン径 mm | ϕ 90 | ϕ 80 | |||
| 運転質量 (リンク式エレベータキャブ仕様) kg | 51,100 | 51,500 | 50,900 | ||
| 旋回速度 min⁻¹ | 6.6 | ||||
| 走行速度 (2速 / 1速) km/h | 5.6 / 3.3 | ||||
| 登坂能力 % | 70 | ||||
| エンジン定格出力 kW/min⁻¹ | 213/2,100 | ||||
| 燃料タンク容量 ℓ | 503 | ||||
| 尿素水タンク容量 ℓ | 83 | ||||
| キャブ | 昇降方式 | リンク式エレベータ | |||
| 昇降ストローク mm | 2,610 | ||||
| アイポイント高さ mm | 5,520 | ||||
| 外形寸法 | 全長 mm | 12,330 | 12,200 | 12,830 | 14,250 |
| 全幅 mm | 3,190 | ||||
| 本体全高 mm | 3,410 | ||||
| 後端旋回半径 mm | 3,600 | ||||
単位は国際単位系のＳＩ単位表示です。外形寸法の全長は参考値です（装着するフロントアタッチメントにより異なります）。運転質量はマグネットを装着した状態での値です。
| マグネットタイプ(サイズ) | φ920mm | φ1,150mm | φ1,350mm | 薄型φ1,550mm | φ1,550mm | |
|---|---|---|---|---|---|---|
| 質量 kg | 940 | 1,470 | 2,250 | 2,160 | 3,050 | |
| 吸着質量※1 kg | 320(220V) | 625(290V) / 685(350V)※2 |
990(290V) / 1,070(350V)※2 |
940(290V) / 1,005(350V)※2 |
1,280(290V) / 1,320(350V)※2 |
|
| 使用定格 % | ED60 | |||||
| 発電駆動方式 | 油圧モータ | エンジン直結※2または油圧モータ | ||||
| 適合機種 | SK135SRD |  ◎ /  ◎ |
― | |||
| SK210DLC | ― | ○ / ◎ |
◎ |
○ |
― | |
| SK235SRD | ― | ◎ / ◎ |
― | |||
| SK235SRDLC | ― | ○ / ◎ |
◎ |
○ |
― | |
| SK260DLC | ― | ◎ / ◎ /  ◎ |
○ / ○ |
― | ||
| SK350DLC | ― | (8.90m/9.30m)◎ |
(8.90m/9.30m)○ |
◎ / ◎ / (7.50m/8.20m)◎ |
||
| SK500DLC | ― | (9.30m/9.70m)◎ |
(9.30m/9.70m)○ |
◎ / (8.30m/9.30m)◎ |
||
- かさ比重1.3のスクラップ（1級スクラップ相当）の吸着質量です。
- eマグ搭載機の仕様です。
| 機種名 | SK350DLC | ||||||
|---|---|---|---|---|---|---|---|
| ベース仕様 | |
|
|
 |
|||
| ブーム仕様 | ― | 7.50m | 8.20m | 8.90m | 9.30m | ― | |
| キャブ架台 | |||||||
| リンク式エレベータキャブ | ◎ | ||||||
| 垂直式エレベータキャブ | ○ | ― | |||||
| 固定キャブ | ○ | ― | |||||
| ブーム | |||||||
| HDブーム | ◎ | ― | ◎ | ||||
| HD2ポジションブーム | ○ | ― | ○ | ||||
| スクラップローダ専用ベンドブーム | ― | ◎ | ― | ||||
| スクラップローダ専用ストレートブーム | ― | ◎ | ― | ◎ | ― | ||
| ハイブーム | ― | ○ | ― | ||||
| アーム | |||||||
| HDアーム | ◎ | ― | ◎ | ||||
| HDショートアーム | ― | ◎ | ― | ||||
| HDロングアーム | ○ | ― | ○ | ||||
| スクラップローダ専用アーム | ― | ◎ | ― | ||||
| ブーム＆アーム配管 | |||||||
| マグネット+回転フォーク＆グラップル配管 | ◎ | ― | ◎ | ― | |||
| マグネット配管 | ○ | ― | ○ | ○※ | ○ | ― | |
| マグネエース配管 | ― | ◎ | ― | ||||
| 回転フォーク＆グラップル配管 | ― | ○※ | ○ | ||||
| シュー | |||||||
| 600mm フラットシュー | ◎ | ||||||
| 600mm 等高シュー | ○ | ||||||
| 600mm HDシュー | ○ | ||||||
| 700mm 等高シュー | ○ | ||||||
| 800mm 等高シュー | ○ | ||||||
| 自動給脂 | |||||||
| 自動給脂装置 | ○ | ◎ | ○ | ||||
- ハイブームを装着する場合には選択できません（マグネット＋回転フォーク&グラップル配管が必須となります）。
