主要諸元（本体型式：SK40SR-2）
●質量
| ゴムクローラ | 鉄クローラ | ||
|---|---|---|---|
| 機械質量kg | 4,060 [4,160] | 4,100 [4,200] | |
| 機体質量kg | 3,160 [3,260] | 3,200 [3,300] | |
●バケット
| 標準バケット容量m3 | 0.13 (旧JIS 0.12) (ミニ表示 0.20) | ||
|---|---|---|---|
| 標準バケット幅mm | 600 (サイドカッタ含む) |
●エンジン
| 型式 | ヤンマー4TNE84 | ||
|---|---|---|---|
| 種類 | 水冷4気筒直接噴射式ディーゼル | ||
| 定格出力kW/min-1{PS/rpm} | 22.8 / 2,100｛31 / 2,100｝ | ||
| 燃料タンク容量L | 50 |
●性能
| 走行速度km/h | 4.5・2.5 | 4.1・2.3 | |
|---|---|---|---|
| 旋回速度min-1｛rpm｝ | 9.3｛9.3｝ | ||
| 登坂能力%（度） | 58 (30) | ||
| 最大掘削力（バケット）kN｛kgf｝ | 35.4｛3,612｝ | ||
| 接地圧kN｛kgf｝ | 25 {0.25} [25 {0.26}] | 26 {0.26} [26 {0.27}] | |
●ブレード
| 幅×高さmm | 1,960 × 345 | ||
|---|---|---|---|
| 作動範囲mm | 上 360 下 320 |
●側溝掘機構
| 方式 | ブームスイング方式 | ||
|---|---|---|---|
| 角度度 | 左 83 右 58 [左 73 右 58] |
●走行装置
| シュー形式 | ゴムクローラ | 溶接組立式ダブルグローサ | |
|---|---|---|---|
| シュー幅mm | 400 | ||
●油圧装置
| 油圧ポンプ | 形式 | 可変容量アキシャルピストン+ギヤ | |
|---|---|---|---|
| 設定圧MPa｛kgf/cm2｝ | 22.5 {230} | ||
| 旋回モータ形式 | アキシャルピストンモータ | ||
| 走行モータ形式 | アキシャルピストン2速モータ | ||
| 作動油量L | 全量 63 （タンク内 48） | ||
※単位は国際単位系のSI単位表示で{ }内は従来表示です。
※[ ]内はキャブ仕様の値を示します。

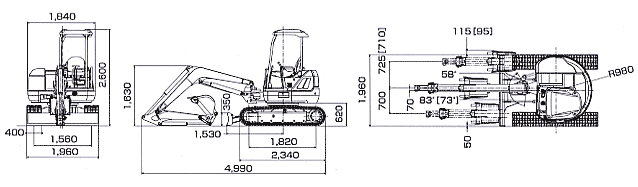

全体図
※数値はシュー突起を含みません。[ ]内の数値はキャブ仕様のものです。
作動範囲図
