通常型ショベル(従来機製品情報) アセラ・ジオスペック SK250[SK260LC]

SK250[SK260LC]の最新モデル「SK250[SK260LC]-10」の製品情報はこちら

主要諸元Main Specifications

機種名 SK250 SK260LC
本体型式 SK250-9 SK260LC-9
車名および型式 コベルコ UDS-LQ14 / LL14

性能

標準バケット容量m3 1.0
旋回速度min-1{rpm} 10.2{10.2}
走行速度km/h 5.8 / 3.6
登坂能力%(度) 70(35)
最大掘削力 バケットkN{kgf} 170{17,300}(187{19,000}※)
アームkN{kgf} 122{12,400}(134{13,700}※)

質量(標準シュー装着時)

運転質量kg 24,900 25,500

エンジン

型式 日野J05E-TK
種類 インタークーラターボ付直接噴射式ディーゼル
定格出力kW/min-1{PS/rpm} 131 / 2,100{178 / 2,100}
燃料タンク容量L 460

油圧装置

油圧ポンプ 形式 2連可変容量アキシャルピストン+1ギヤ
設定圧MPa{kgf/cm2 34.3{350}(37.8{385}※)
旋回モータ形式 アキシャルピストンモータ(1個)
走行モータ形式 可変容量アキシャルピストンモータ(2個)
油圧作動油L 全量280(タンク内油量170)

単位は国際単位系のSI単位表示で{ }内は従来表示です。また、バケット容量、掘削力は新JISで表示しています。
※印はパワーアップ時の値です。

全体図Dimensions

SK250-9 全体図

HDアーム(2.98m)、1.0m3バケット装着時。
*印はシュー突起を含みません。[ ]内はLCタイプ。

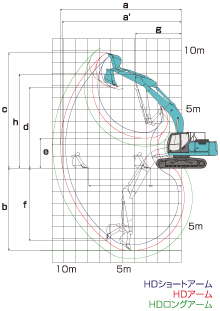

作動範囲図Working Ranges

SK250-9 作動範囲図

●バケットを反転すれば、ショベル作業ができます。

単位:mm

項目\アームの種類 HDショートアーム(2.5m) HDアーム(2.98m) HDロングアーム(3.66m)
a-最大掘削半径 9,890 10,300 10,980
a'-床面最大掘削半径 9,720 10,140 10,820
b-最大掘削深さ* 6,520 7,010 7,680
c-最大掘削高さ* 9,650 9,790 10,220
d-最大ダンプ高さ* 6,720 6,870 7,280
e-最小ダンプ高さ* 3,030 2,550 1,870
f-最大垂直掘深さ* 5,820 6,150 6,970
g-最小旋回半径 3,910 3,910 3,920
h-同上時高さ* 8,040 7,970 7,950
標準バケット容量(山積) 1.2m3 1.0m3 0.8m3

*印はシュー突起を含みません。バケット容量は新JIS表示です。
