主要諸元Main Specifications
| 機種名 | SK470 | SK500LC |
|---|---|---|
| 本体型式 | SK470-9 | SK500LC-9 |
| 車名および型式 | コベルコ UDS-LS12/YS12 | |
性能
| 標準バケット容量m3 | 1.9 | |
|---|---|---|
| 旋回速度min-1｛rpm｝ | 7.8｛7.8｝ | |
| 走行速度km/h | 5.4 / 3.4 | |
| 登坂能力%（度） | 70（35） | |
| 最大掘削力 | バケットkN｛kgf｝ | 267｛27,200｝（292｛29,800｝※） |
| アームkN｛kgf｝ | 203｛20,700｝（222｛22,700｝※） | |
質量（標準シュー装着時）
| 運転質量kg | 47,200 | 47,900 |
|---|
エンジン
| 型式 | 日野P11C-VC |
|---|---|
| 種類 | インタークーラターボ付直接噴射式ディーゼル |
| 定格出力kW/min-1｛PS/rpm｝ | 257 / 1,850｛349 / 1,850｝ |
| 燃料タンク容量L | 640 |
油圧装置
| 油圧ポンプ | 形式 | 2連可変容量アキシャルピストン＋1ギヤ |
|---|---|---|
| 設定圧MPa｛kgf/cm2｝ | 31.4｛320｝（34.3｛350｝※） | |
| 旋回モータ形式 | アキシャルピストンモータ（2個） | |
| 走行モータ形式 | 可変容量アキシャルピストンモータ（2個） | |
| 油圧作動油L | 全量538（タンク内油量283） | |
単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。また、バケット容量、掘削力は新JISで表示しています。
※印はパワーアップ時の値です。

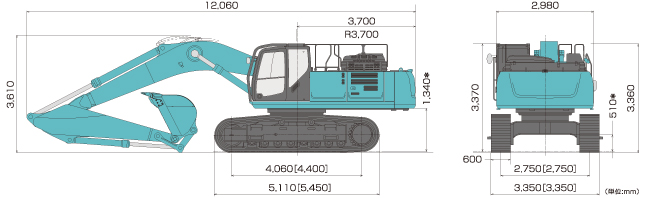

全体図Dimensions
図はSK470で、HDアーム（3.45m）、1.9m3バケット装着時。
＊印はシュー突起を含みません。［ ］内はLCタイプ。

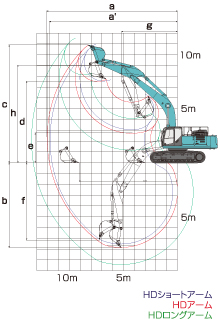

作動範囲図Working Ranges
●バケットを反転すれば、ショベル作業ができます。
単位:mm
| 項目＼アームの種類 | HDショートアーム（3.0m） | HDアーム（3.45m） | HDロングアーム（4.9m） |
|---|---|---|---|
| a-最大掘削半径 | 11,770 | 12,070 | 13,480 |
| a'-床面最大掘削半径 | 11,540 | 11,840 | 13,280 |
| b-最大掘削深さ* | 7,360 | 7,810 | 9,260 |
| c-最大掘削高さ* | 11,160 | 10,930 | 11,700 |
| d-最大ダンプ高さ* | 7,720 | 7,580 | 8,290 |
| e-最小ダンプ高さ* | 3,220 | 2,770 | 1,320 |
| f-最大垂直掘深さ* | 6,680 | 7,120 | 8,410 |
| g-最小旋回半径 | 5,270 | 5,140 | 5,300 |
| h-同上時高さ* | 9,030 | 9,040 | 9,040 |
| 標準バケット容量（山積） | 2.4m3 | 1.9m3 | 1.35m3 |
*印はシュー突起を含みません。バケット容量は新JIS表示です。
