主要諸元（本体型式SK135SR[LC]-1E）
●性能
| 標準仕様 | ||
|---|---|---|
| 標準バケット容量（山積）m-3 | 0.5 （旧JIS 0.45） | |
| 旋回速度min-1｛rpm｝ | 11.7 {11.7} | |
| 走行速度km/h | 6.0／3.5 | |
| 登坂能力%（度） | 70 (35) | |
| 最大掘削力 | バケットkN｛kgf｝ | 88.2 {8,990} |
| アームkN｛kgf｝ | 63.6 {6,490} | |
●寸法（500mmシュー付）
| 全長（輸送時）mm | 7,360 [7,440] | |
|---|---|---|
| 全幅（輸送時）mm | 2,490 | |
| 全高（輸送時）mm | 2,740 | |
| 前方最小旋回半径mm | 2,380 | |
| 後端旋回半径mm | 1,425 | |
| 最低地上高mm | 455* | |
●質量（標準アーム、標準ホウバケット、500mmシュー装着時）
| 運転質量kg | 13,400 [13,600] | |
|---|---|---|
●エンジン
| 型式 | いすゞ BB-4BG1T |
|---|---|
| 種類 | ターボ付直接噴射式ディーゼル |
| 定格出力kW/min-1{PS/rpm} | 62.5 / 2,050｛85 / 2,050｝ |
| 燃料タンク容量L | 168 |
●油圧装置
| 油圧ポンプ | 形式 | 可変容量アキシャルピストンポンプ（2個） | |
|---|---|---|---|
| 設定圧MPa｛kgf/cm2｝ | 34.3｛350｝ | ||
| 旋回モータ形式 | アキシャルピストンモータ（1個） | ||
| 走行モータ形式 | アキシャルピストン2速モータ（2個） | ||
| 油圧作動油L | 全量 140（タンク内油量 94） | ||
※単位は国際単位系のSI単位表示で{ }内は従来表示です。
※バケット容量、掘削力は新JIS表示でしています。
※[ ] 内はLC仕様です。
※*印はシュー突起を含みません。

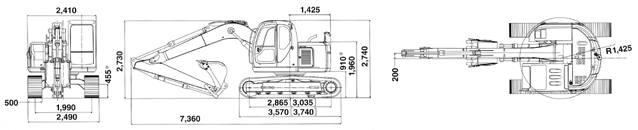

全体図
![SK135SR[LC]-1E 全体図](https://50403060.fs1.hubspotusercontent-na2.net/hubfs/50403060/product-catalogs/excavator/ja-jp/SK135SR-1E_zentai.gif)
標準アーム、0.5（旧JIS 0.45）m3標準ホウバケット、500mmシュー装着時、※印はシュー突起を含みません。

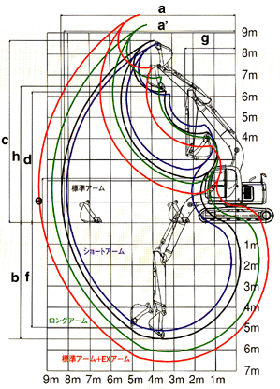

作動範囲図
![SK135SR[LC]-1E 作動範囲図](https://50403060.fs1.hubspotusercontent-na2.net/hubfs/50403060/product-catalogs/excavator/ja-jp/SK135SR-1E_area.gif)
※バケットを反転すれば、ショベル作業ができます。
| 項目＼アームの種類 | ショート アーム (2.1ｍ) | 標準 アーム (2.45ｍ) | ロング アーム (2.95ｍ) | 標準アーム +EXアーム (1.0ｍ) |
|---|---|---|---|---|
| a-最大掘削半径 | 8,030 | 8,340 | 8,770 | 9,280 |
| a'-床面最大掘削半径 | 7,890 | 8,210 | 8,650 | 9,160 |
| b-最大掘削深さ * | 5,160 | 5,520 | 6,010 | 6,510 |
| c-最大掘削高さ * | 8,460 | 8,630 | 8,860 | 9,260 |
| d-最大ダンプ高さ * | 6,020 | 6,200 | 6,640 | 6,830 |
| e-最小ダンプ高さ * | 2,490 | 2,120 | 1,650 | 1,120 |
| f-最大垂直掘深さ * | 4,580 | 4,960 | 5,250 | 5,890 |
| g-最小旋回半径 | 2,490 | 2,380 | 2,650 | 2,430 |
| h-同上時高さ * | 6,490 | 6,480 | 6,540 | 6,480 |
| 適用バケット容量 （山積） | 0.57 m3 (0.50m3 ) | 0.50 m3 (0.45 m3 ) | 0.38 m3 (0.33 m3 ) | 0.31 m3 (0.27m3 ) |
単位:mm
※*印はシュー突起を含みません。
※バケット容量は新JIS表示で( )内は旧JIS表示です。
