主要諸元（本体型式：SK20SR-2）
●質量
| ゴムクローラ | 鉄クローラ | ||
|---|---|---|---|
| 機械質量kg | 1,980 [2,100] | 2,080 [2,200] | |
| 機体質量kg | 1,590 [1,710] | 1,690 [1,830] | |
●バケット
| 標準バケット容量m3 | 0.066 (旧JIS 0.06)(ミニ表示 0.1) | ||
|---|---|---|---|
| 標準バケット幅mm | 450 (サイドカッタ含む) |
●エンジン
| 型式 | ヤンマー3TNE74-N | ||
|---|---|---|---|
| 種類 | 水冷3気筒渦流室式ディーゼル | ||
| 定格出力kW/min-1{PS/rpm} | 11.0/ 2,000 {15 / 2,000} | ||
| 燃料タンク容量L | 25 |
●性能
| 走行速度km/h | 4.3・2.5 | 4.3・2.4 | |
|---|---|---|---|
| 旋回速度min-1｛rpm｝ | 8.7｛8.7｝ | ||
| 登坂能力%（度） | 58 (30) | ||
| 最大掘削力（バケット）kN｛kgf｝ | 19.5｛1,990｝ | ||
| 接地圧kN｛kgf｝ | 25 {0.26} [27 {0.28}] | 27 {0.28} [28 {0.29}] | |
●ブレード
| 幅×高さmm | 1,450×280 | ||
|---|---|---|---|
| 作動範囲km/h | 上 320 下 280 |
●側溝掘機構
| 方式 | ブームスイング方式 | ||
|---|---|---|---|
| 角度度 | 左 82 右 58 [左 65 右 58] |
●走行装置
| シュー形式 | ゴムクローラ | 溶接組立式ダブルグローサ | |
|---|---|---|---|
| シュー幅mm | 250 | ||
●油圧装置
| 油圧ポンプ | 形式 | 可変容量アキシャルピストン+ギヤ | |
|---|---|---|---|
| 設定圧MPa｛kgf/cm2｝ | 22.6 {230} | ||
| 旋回モータ形式 | アキシャルピストンモータ | ||
| 走行モータ形式 | アキシャルピストン2速モータ | ||
| 作動油量L | 全量 39 （タンク内 27） | ||
※単位は国際単位系のSI単位表示で{ }内は従来表示です。
※[ ]内はキャブ仕様の値を示します。

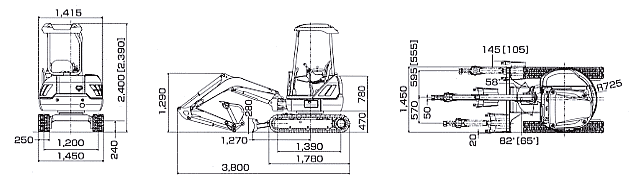

全体図
作動範囲図
