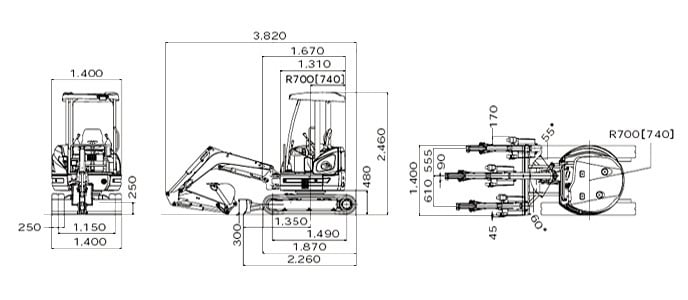

生産終了機後方超小旋回ミニショベルビートル 20SRカタログお問い合わせ 主要諸元全体図作動範囲図主要諸元全体図作動範囲図メニュー 主要諸元（本体型式：SK20SR-3） ●質量 ゴムクローラ 鉄クローラ 機械質量kg 2,100 [2,240] 2,230 [2,370] 機体質量kg 1,640 [1,780] 1,770 [1,910] ●バケット 標準バケット容量m3 0.066(旧JIS 0.06) 標準バケット幅mm 450 (サイドカッタ含む) ●エンジン 型式 ヤンマー3TNV82A 種類 水冷3気筒直接噴射式ディーゼル 定格出力kW/min-1{PS/rpm} 15.9 /2,200 {21.6 / 2,200} 燃料タンク容量L 28 ●性能 走行速度km/h 4.1／2.3 4.0／2.3 旋回速度min-1｛rpm｝ 8.7｛8.7｝ 登坂能力%（度） 58 (30) 最大掘削力（バケットkN｛kgf｝） 19.3｛1,970｝ 接地圧kPa{kgf/cm2} 26 {0.27}[27 {0.28}] 27 {0.28}[29 {0.29}] ●ブレード 幅×高さmm 1,400 ×300 作動範囲mm 上 425 下 290 ●側溝掘機構 方式 ブームスイング方式 角度度 左 60 右 55 ●走行装置 シュー形式 ゴムクローラ 溶接組立式ダブルグローサ シュー幅mm 250 ●油圧装置 油圧ポンプ 形式 可変容量アキシャルピストン＋２ギヤ 設定圧MPa｛kgf/cm2｝ 23.0｛235｝ 旋回モータ形式 アキシャルピストンモータ 走行モータ形式 アキシャルピストン2速モータ 油圧作動油L 全量 25 （タンク油量 20） ※単位は国際単位系のSI単位表示で{ }内は従来表示です。※[ ]内はキャブ仕様の値を示します。 全体図 （単位：mm） 作動範囲図 （単位：mm）
