主要諸元（本体型式：SK20SR-5）
| ゴムクローラ | 鉄クローラ | ||
|---|---|---|---|
| 機種名 | SK20SR | ||
| 本体型式 | SK20SR-5 | ||
●質量
| 機械質量 kg | 2,150[2,290] | 2,280[2,420] | |
|---|---|---|---|
| 機体質量 kg | 1,690[1,830] | 1,820[1,960] | |
●バケット
| 標準バケット容量 | 山積 m3 | 0.066(旧JIS0.06) | |
|---|---|---|---|
| 平積 m3 | 0.05 | ||
| 標準バケット幅 mm | 450(サイドカッタ含む) | ||
●エンジン
| 型式 | ヤンマー3-3TNV82A | ||
|---|---|---|---|
| 種類 | 水冷3気筒直接噴射式ディーゼル | ||
| 定格出力 kW/min-1｛PS/rpm｝ | 15.9/2,200｛21.6/2,200｝ | ||
| 燃料タンク容量 l | 28 |
●性能
| 走行速度 km/h | 4.1／2.3 | 4.0／2.3 | |
|---|---|---|---|
| 旋回速度 min-1｛rpm｝ | 8.7｛8.7｝ | ||
| 登坂能力 %（度） | 58(30) | ||
| 最大バケット掘削力 kN｛kgf｝ | 19.3｛1,970｝ | ||
| 接地圧 kPa｛kgf/cm2｝ | 26｛0.27｝ [28{0.29}] |
28｛0.29｝ [30｛0.31｝] |
|
●ブレード
| 幅×高さ mm | 1,400×300 | ||
|---|---|---|---|
| 作動範囲 mm | 上425 下290 |
●側溝掘機構
| 方式 | ブームスイング方式 | ||
|---|---|---|---|
| 角度 度 | 左60 右55 |
●走行装置
| シュー形式 | ゴムクローラ | 鉄クローラ | |
|---|---|---|---|
| シュー幅 mm | 250 | ||
●油圧装置
| 油圧ポンプ | 形式 | 可変容量アキシャルピストン＋ギヤ | |
|---|---|---|---|
| 設定圧 MPa｛kgf/cm2｝ | 23.0｛235｝ | ||
| 旋回モータ形式 | アキシャルピストンモータ | ||
| 走行モータ形式 | アキシャルピストン2速モータ | ||
| 油圧作動油 l | 全量25（タンク内油量20） | ||
※単位は国際単位系のSI単位表示で、｛ ｝内は従来表示です。
[ ]内はキャブ仕様の数値を示します。

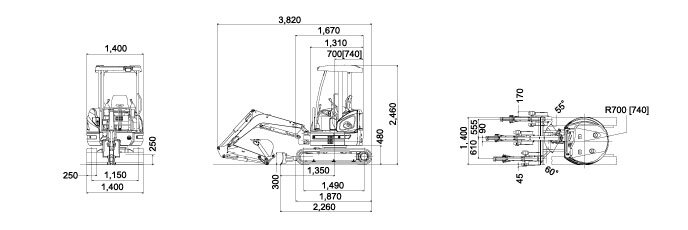

全体図
※数値はシュー突起を含みません。[ ]内の数値はキャブ仕様のものです。
作動範囲図
数値はシュー突起を含みません。
[ ]内の数値はキャブ仕様のものです。
[ ]内の数値はキャブ仕様のものです。
