主要諸元（本体型式：SK20UR 号機PB03）
●質量
| ゴムクローラ | 鉄クローラ | ||
|---|---|---|---|
| 機械質量 | 2,000 kg | 2,100 kg | |
| 機体質量 | 1,450 kg | 1,550 kg | |
●バケット
| 標準バケット容量 | 山積 | 0.066 m³ (旧JIS 0.06 m³ ) | |
|---|---|---|---|
| 平積 | 0.05 m³ | ||
| 標準バケット幅 | 450 mm (サイドカッタ含む) | ||
●エンジン
| 型式 | ヤンマー3TNE74-N | ||
|---|---|---|---|
| 種類 | 水冷3気筒渦流室式ディーゼル | ||
| 定格出力 | 11.0 kW / 2,000 min-1 {15 PS / 2,000 rpm} |
||
| 燃料タンク容量 | 25 L |
●性能
| 走行速度 | 4.3／2.5 km/h | 4.3／2.4 km/h | |
|---|---|---|---|
| 旋回速度 | 9.0 min-1 {9.0 rpm} | ||
| 登坂能力 | 58 % (30 度) | ||
| 最大掘削力（バケット） | 19.5 kN {1,990 kgf} | ||
| 接地圧 | 26 kPa {0.26 kgf/cm2} |
28 kPa {0.28 kgf/cm2} |
|
●ブレード
| 幅×高さ | 1,450 mm × 280 mm | |
|---|---|---|
| 作動範囲 | 上 320 mm 下 280 mm | |
●側溝掘機構
| 方式 | パラレルブーム平行リンク式オフセット | |
|---|---|---|
| オフセット量 | 左 805 mm 右 330 mm | |
●走行装置
| シュー形式 | ゴムクローラ | 溶接組立式ダブルグローサ |
|---|---|---|
| シュー幅 | 250 mm | |
●油圧装置
| 油圧ポンプ | 形式 | 可変容量アキシャルピストン+ギヤ | |
|---|---|---|---|
| 設定圧 | 22.6 MPa｛230 kgf/cm²｝ | ||
| 旋回モータ形式 | アキシャルピストンモータ | ||
| 走行モータ形式 | アキシャルピストン2速モータ | ||
| 油圧作動油 | 全量 39 L（タンク内油量 24 L） | ||
※単位は国際単位系のSI単位表示で{ }内は従来表示です。

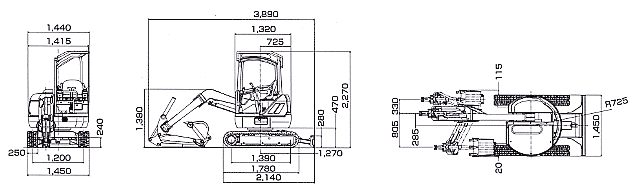

全体図

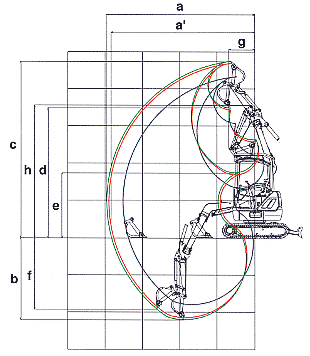

作動範囲図
| 項目/ブームオフセット | 左最大オフセット | オフセット0 | 右最大オフセット |
|---|---|---|---|
| a-最大掘削半径 | 3,520 | 3,960 | 3,900 |
| a'-床面最大掘削半径 | 3,380 | 3,840 | 3,780 |
| b-最大掘削深さ* | 1,810 | 2,210 | 2,160 |
| c-最大掘削高さ* | 4,310 | 4,730 | 4,680 |
| d-最大ダンプ高さ* | 3,050 | 3,470 | 3,420 |
| e-最小ダンプ高さ* | 1,320 | 1,740 | 1,680 |
| f-最大垂直掘深さ* | 1,580 | 1,980 | 1,930 |
| g-最小旋回半径 | 990 | 810 | 960 |
| h-同上時高さ* | 3,130 | 3,550 | 3,490 |
