主要諸元（本体型式：SK235SR-1ES）
| 機種名 | SK235SR | SK235SRD | ||
|---|---|---|---|---|
| 本体仕様 | 一般土木仕様 | 土木ナロー仕様 | 解体仕様 | |
| 本体型式 | SK235SR[LC]-1ES | SK235SR-1ES | SK235SR[LC]D-1ES | |
●性能
| 標準バケット容量m3 | 0.8 | 0.7 | 0.8 | |
|---|---|---|---|---|
| 旋回速度min-1｛rpm｝ | 11.0 min-1 {11.0 rpm} | |||
| 走行速度km/h | 5.3／3.3 km/h | |||
| 登坂能力%（度） | 70 % (35 度) | |||
| 最大掘削力 | バケットkN｛kgf｝ | 143 {14,600}(パワーアップ時 157 {16,000}) | ||
| アームkN｛kgf｝ | 97.1 {9,900}(パワーアップ時 107 {10,900}) | |||
●質量（標準アーム、標準ホウバケット、標準シュー装着時）
| 運転質量kg｝ | 23,500 [24,000] | 23,300 | 23,800 [24,300] | |
|---|---|---|---|---|
●エンジン
| 型式 | 三菱6D34-TLE2A | |||
|---|---|---|---|---|
| 種類 | インタークーラターボ付直接噴射式ディーゼル | |||
| 定格出力kW/min-1{PS/rpm} | 110 / 2,000｛150 / 2,000｝ | |||
| 燃料タンク容量L | 290 | |||
●油圧装置
| 油圧ポンプ | 形式 | 2連可変容量ピストン+1ギヤ | ||
|---|---|---|---|---|
| 設定圧MPa｛kgf/cm2｝ | 34.3｛350｝(パワーアップ時 37.7 {385}) | |||
| 旋回モータ形式 | アキシャルピストンモータ（1個） | |||
| 走行モータ形式 | アキシャルピストン2速モータ（2個） | |||
| 油圧作動油L | 全量 230（タンク内油量 125） | |||
※単位は国際単位系のSI単位表示で{ }内は従来表示です。[ ]内はLC仕様の数値を示します。
また、バケット容量、掘削力は新JISで表示しています。

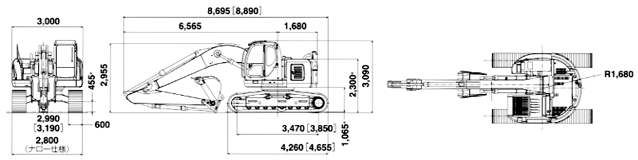

全体図
スタンダードアーム、0.8（旧JIS 0.7）m3標準ホウバケット、600mmシュー装着時、※印はシュー突起を含みません。

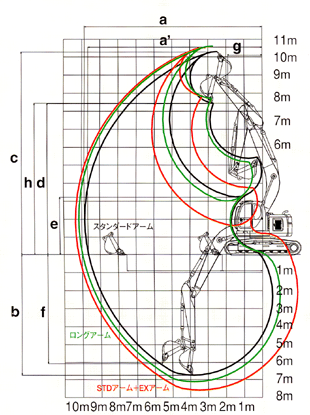

作動範囲図
※バケットを反転すれば、ショベル作業ができます。
| 項目＼アームの種類 | 標準アーム (2.94ｍ) | ロングアーム (3.3ｍ) | 標準アーム +EXアーム (1.5ｍ) |
|---|---|---|---|
| a-最大掘削半径 | 9,850 | 10,210 | 11,280 |
| a'-床面最大掘削半径 | 9,660 | 10,030 | 11,110 |
| b-最大掘削深さ * | 6,700 | 7,100 | 8,230 |
| c-最大掘削高さ * | 11,290 | 11,590 | 12,460 |
| d-最大ダンプ高さ * | 8,420 | 8,690 | 9,570 |
| e-最小ダンプ高さ * | 3,220 | 2,980 | 1,720 |
| f-最大垂直掘深さ * | 6,060 | 6,480 | 7,680 |
| g-最小旋回半径 | 1,900 | 2,450 | 2,220 |
| h-同上時高さ * | 8,440 | 8,480 | 8,440 |
| 適用バケット容量 （山積） | 0.8 m3 (0.7 m3 ) | 0.68 m3 (0.6 m3 ) | 0.51 m3 (0.45 m3 ) |
単位:mm
※*印はシュー突起を含みません。
※バケット容量は新JIS表示で( )内は旧JIS表示です。
