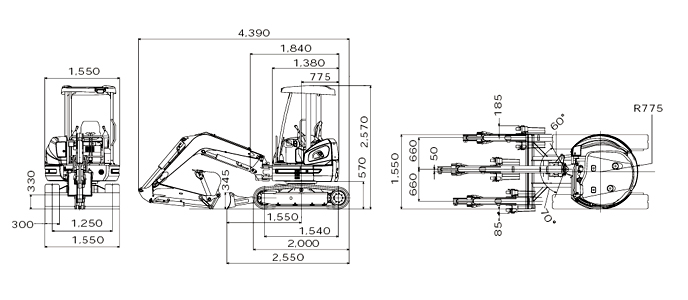

生産終了機後方超小旋回ミニショベルビートル 30SRカタログお問い合わせ 主要諸元全体図作動範囲図主要諸元全体図作動範囲図メニュー 主要諸元（本体型式：SK30SR-3） ●質量 ゴムクローラ 鉄クローラ 機械質量kg 3,000 [3,140] 3,110 [3,250] 機体質量kg 2,310 [2,450] 2,420 [2,560] ●バケット 標準バケット容量m3 0.09 (旧JIS 0.08) 標準バケット幅mm 500 (サイドカッタ含む) ●エンジン 型式 ヤンマー3TNV88 種類 水冷3気筒直接噴射式ディーゼル 定格出力kW/min-1{PS/rpm} 21.2 / 2,400｛28.8 / 2,400｝ 燃料タンク容量L 38 ●性能 走行速度km/h 4.5／2.5 4.4／2.5 旋回速度min-1｛rpm｝ 8.9｛8.9｝ 登坂能力%（度） 58 (30) 最大掘削力（バケット）kN｛kgf｝ 27.4｛2,790｝ 接地圧kPa{kgf/cm2} 29 {0.30}[30{0.31}] 31｛0.31}[31｛0.32}] ●ブレード 幅×高さmm 1,550 × 345 作動範囲mm 上 560 下 410 ●側溝掘機構 方式 ブームスイング方式 角度度 左 70 右60 ●走行装置 シュー形式 ゴムクローラ 溶接組立式ダブルグローサ シュー幅mm 300 ●油圧装置 油圧ポンプ 形式 ２連可変容量アキシャルピストン＋２ギヤ 設定圧MPa｛kgf/cm2｝ 23.0｛235｝ 旋回モータ形式 アキシャルピストンモータ 走行モータ形式 アキシャルピストン2速モータ 油圧作動油L 全量 48 （タンク油量 38） ※単位は国際単位系のSI単位表示で{ }内は従来表示です。※[ ]内はキャブ仕様の値を示します。 全体図 （単位：mm） ※数値はシュー突起を含みません。 作動範囲図 （単位：mm）
