主要諸元（本体型式：SK30UR-3E）
●質量
| ゴムクローラ | 鉄クローラ | ||
| 機械質量kg | 2,970 [3,060] | 3,030 [3,120] | |
| 機体質量kg | 2,160 [2,250] | 2,220 [2,310] | |
●バケット
| 標準バケット容量m3 | 0.07 (旧JIS 0.06) | ||
|---|---|---|---|
| 標準バケット幅mm | 450 (サイドカッタ含む) |
●エンジン
| 型式 | ヤンマー3TNE82A-E | ||
|---|---|---|---|
| 種類 | 水冷3気筒直接噴射式ディーゼル | ||
| 定格出力kW/min-1{PS/rpm} | 16.9 / 2,300 {23 / 2,300} | ||
| 燃料タンク容量L | 34 |
●性能
| 走行速度km/h | 4.5／2.6 | 4.3／2.5 | |
|---|---|---|---|
| 旋回速度min-1｛rpm｝ | 9.0 {9.0} | ||
| 登坂能力%（度） | 58 (30) | ||
| 最大掘削力（バケット）kN｛kgf｝ | 27.3 {2,790} | ||
| 接地圧kPa{kgf/cm2} | 29 {0.29} [30 {0.31}] | 31 {0.32} [32 {0.32}] | |
●ブレード
| 幅×高さmm | 1,550 ×320 | |
|---|---|---|
| 作動範囲mm | 上 305 下 390 | |
●側溝掘機構
| 方式 | パラレルブーム平行リンク式オフセット | |
|---|---|---|
| オフセット量mm | 左 835 右 455 | |
●走行装置
| シュー形式 | ゴムクローラ | 溶接組立式ダブルグローサ |
|---|---|---|
| シュー幅mm | 300 | |
●油圧装置
| 油圧ポンプ | 形式 | 可変容量アキシャルピストン+ギヤ | |
|---|---|---|---|
| 設定圧 | 22.5 MPa｛230 kgf/cm2｝ | ||
| 旋回モータ形式 | アキシャルピストンモータ | ||
| 走行モータ形式 | アキシャルピストン2速モータ | ||
| 油圧作動油 | 全量 46 L（タンク内油量 35 L） | ||
※単位は国際単位系のSI単位表示で{ }内は従来表示です。
※[ ]内はキャブ仕様の数値を示します。

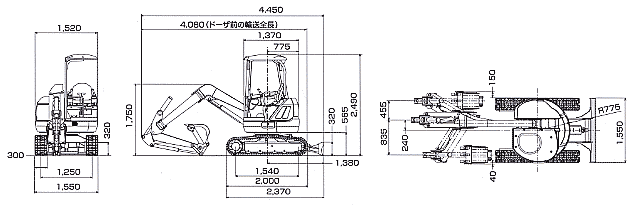

全体図
※数値はシュー突起を含みません。
作動範囲図
| 項目＼ブームオフセット | 左最大オフセット | オフセット0 | 右最大オフセット |
|---|---|---|---|
| a-最大掘削半径 | 4,180 | 4,530 | 4,450 |
| a'-床面最大掘削半径 | 4,070 | 4,430 | 4,340 |
| b-最大掘削深さ | 2,510 | 2,880 | 2,790 |
| c-最大掘削高さ | 4,890 | 5,190 | 5,110 |
| d-最大ダンプ高さ | 3,510 | 3,830 | 3,740 |
| e-最小ダンプ高さ | 1,440 | 1,750 | 1,670 |
| f-最大垂直掘深さ | 1,850 | 2,200 | 2,110 |
| g-最小旋回半径 | 1,060 | 830 | 1,050 |
| h-同上時高さ | 3,580 | 3,890 | 3,810 |
