SK400DLC-10

超ロングアタッチメント仕様

主な仕様

機種名 SK400DLC
本体型式 SK400DLC-10
車名および型式 コベルコYDS-LC14 / YC14
アタッチメント仕様 超ロングアタッチメント セパレートブーム
6.1m アーム 8.7m アーム 基本
ジブシリンダ		 大径
ジブシリンダ
3.5m
 インサート		 インサート
なし		 2.4m
 インサート		 インサート
なし
本体質量
（本体＋メインブーム） kg		 37,300 [38,300]
本体全幅 mm 拡張時 3,480 / 縮小時 2,980
運転質量 kg 47,200 [48,200] 45,500 [46,600] 48,000 [49,100] 46,700 [47,700] 47,400 [48,400] 47,800 [48,800]
接地圧 kPa 88 [90] 85 [87] 90 [92] 87 [89] 89 [91]
旋回速度 min⁻¹ 5.5 10.0
走行速度 mm 1 速 3.3 / 2 速 5.6
登坂能力 %(度) 70(35)
エンジン 型式 日野 J08E-YD
定格出力 kW/min⁻¹ 201/2,100
燃料タンク容量 ℓ 503
尿素水タンク容量 ℓ 83
油圧ポンプ設定圧 MPa 31.4
油圧作動油（全量／タンク内） ℓ 410/245
アタッチメント 質量
（スタンド含む） kg		 7,400 5,760 6,890 6,890 6,190 6,540
スタンド質量 kg 140 160 110
先端アタッチメント型式 KR1100T(P)R-2 KR1350T(P)R-40
圧砕機制限質量 kg 2,600 4,000
  • 単位は国際単位系の SI 単位表示です。運転質量および接地圧は先端アタッチメントを装着した状態での値で、［　］ 内はチルトキャブ仕様のものです。

外形寸法（本体＋メインブーム）

（単位 : mm）

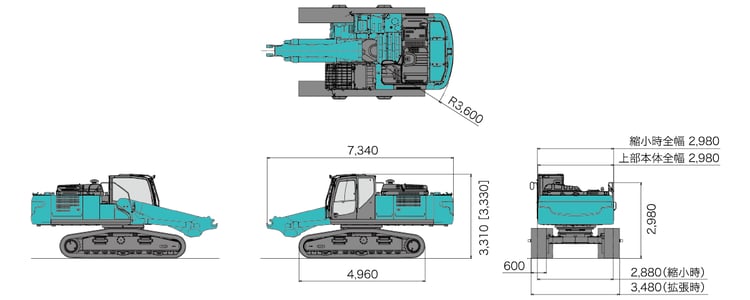

外形寸法図
  • ［ ］内はチルトキャブ仕様のものです。

完成機寸法

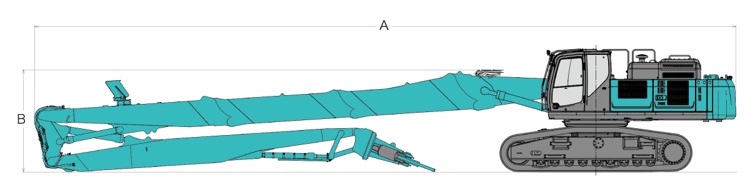

SK550DLC：完成機寸法図
  • 掲載図は SK550DLC のものです。
機種名 仕様 A- 全長 (mm) B- アタッチメント高さ (mm)
SK400DLC 3つ折れ超ロングアタッチメント 6.1m アーム仕様 3.5m インサート構成 15,810 2,640
3つ折れ超ロングアタッチメント 6.1m アーム仕様 インサートなし構成 12,300
3つ折れ超ロングアタッチメント 8.7m アーム仕様 2.4m インサート構成 16,910 2,650
3つ折れ超ロングアタッチメント 8.7m アーム仕様 インサートなし構成 14,510 2,610

作動範囲図

（単位：mm）

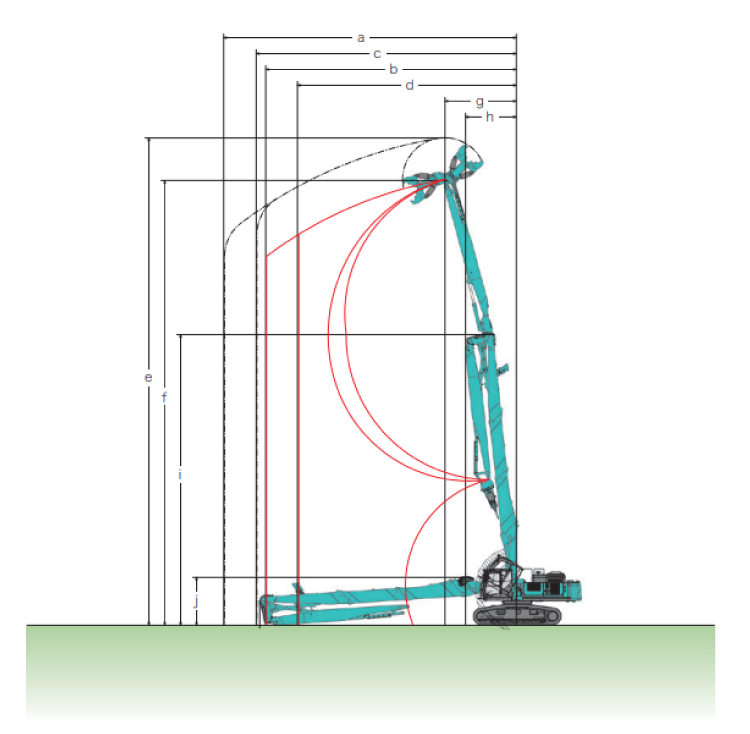

作動範囲図
  • 掲載図は SK550DLC 超ロングアタッチメント 8.7m アーム仕様（3.5m インサート付き）に KR1100TPR-2 ニブラーを装着したのものです。

図中の斜線部より内側はキャプ干渉停止域を示します。

機種名 SK400DLC
アタッチメント仕様 6.1m アーム仕様 8.7m アーム仕様
インサートブーム 3.5m なし 2.4m なし
a 刃先最大作業半径（縦向き時） 15,120 14,120 15,620 14,620
b 最大作業半径（縦向き時） 12,500 11,500 13,000 12,000
c 刃先最大作業半径（横向き時） 12,620 11,620 13,120 14,120
d 最大作業半径（横向き時） 10,000 9,000 10,500 11,500
e 刃先最大作業高さ 23,730 20,250 27,360 24,970
f 最大作業高さ 21,110 17,630 24,740 22,350
g 同上時半径 3,520 3,150 4,240 3,990
h 前方最小旋回半径 2,820 2,450 2,940 2,680
i 同上時アタッチメント高さ 14,230 10,750 15,320 12,940
j 接地時アタッチメント高さ 2,640 2,650 2,610
  • 数値はシュー突起を含みません。
  • 刃先の各数値はコベルコ製の先端アタッチメントを装着した場合の値です。

アタッチメントのブロック構成と共用

超ロングアタッチメント仕様
SK400DLC 6.1mアーム仕様

SK400DLC-10アタッチメントのブロック構成超ロングアタッチメント6.1mアーム仕様

 SK400DLC-10アタッチメントのブロック構成超ロングアタッチメント6.1mアーム仕様
6.1mアーム + 1.35mインターブーム + 4.8mフロントブーム / 3.5mインサート / 3.6mメインブーム
SK400DLC 8.7mアーム仕様

SK400DLC-10アタッチメントのブロック構成超ロングアタッチメント8.7mアーム仕様

 SK400DLC-10アタッチメントのブロック構成超ロングアタッチメント8.7mアーム仕様
8.7mアーム + 1.35mインターブーム + 7.0mフロントブーム / 2.4mインサート / 3.6mメインブーム
  • 同じ色のアタッチメントブロックは共用できます。

セパレートブーム仕様

完成機寸法

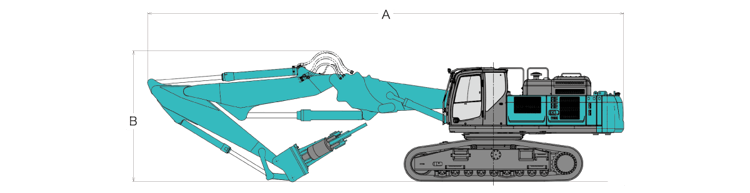

完成機寸法図
  • 掲載図は SK550DLC のものです。
機種名 A 全長 (mm) B アタッチメント高さ (mm)
SK400DLC 13,310 3,690

作動範囲

（単位：mm）

機種名 SK400DLC
先端アタッチメント KR1350TPR-40
a 刃先最大作業半径（縦向き時） 13,060
b 最大作業半径（縦向き時） 10,200
c 刃先最大作業半径（横向き時） 11,260
d 最大作業半径（横向き時） 8,400
e 刃先最大作業高さ 16,530
f 最大作業高さ 13,680
g 同上時半径 2,460
h 前方最小旋回半径 3,470
i 同上時アタッチメント高さ 11,740
j 刃先最大作業深さ 9,070
k 最大作業深さ 6,210
  • 数値はシュー突起を含みません。
  • 基本ジブシリンダ仕様と大径ジブシリンダ仕様とも同値です。
  • 刃先の各数値はコベルコ製の先端アタッチメントを装着した場合の値です。

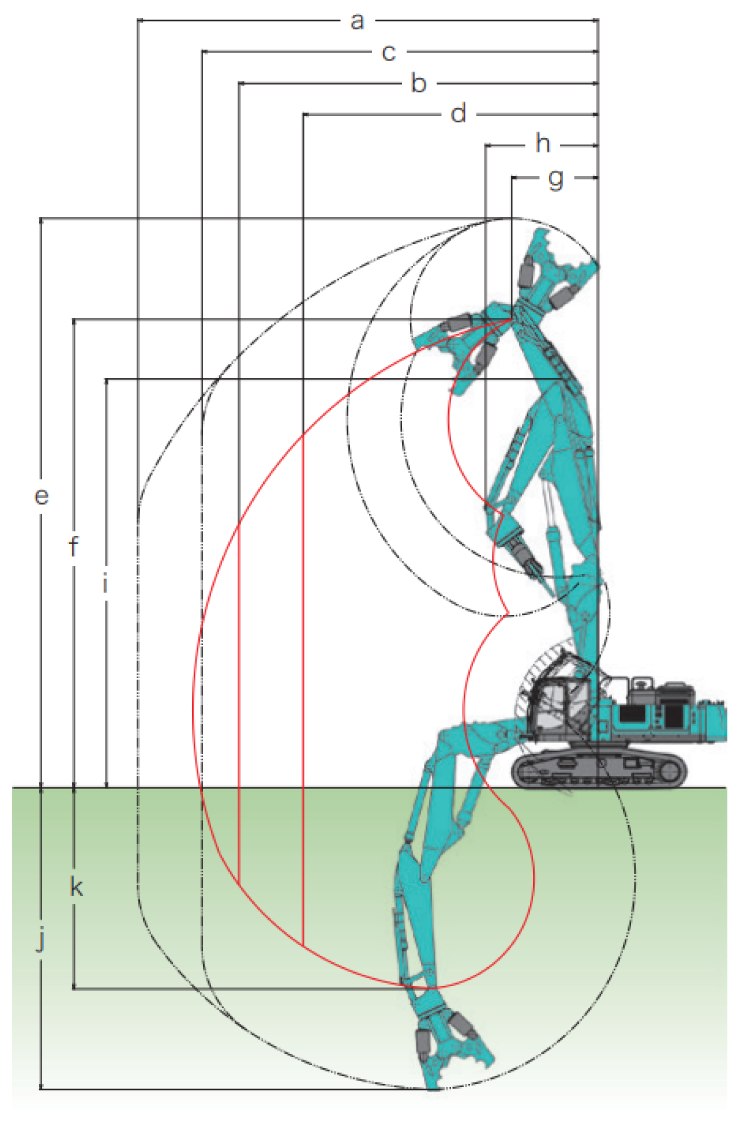

作動範囲図
  • 掲載図はSK550DLCセパレートブーム仕様にKR1500TPR-50ニブラーを装着したものです。
    図中の斜線部より内側はキャプ干渉停止域を示します。

アタッチメントのブロック構成と共用

セパレートブーム仕様
SK400DLC

SK400DLC-10アタッチメントのブロック構成セパレートブーム仕様

SK400DLC-10アタッチメントのブロック構成セパレートブーム仕様
3.3mアーム＋4.04mフロントブーム＋0.9mメインフロントブーム / 3.6mメインブーム
  • 同じ色のアタッチメントブロックは共用できます。

分解時の寸法および質量

構成図

分解時の寸法および質量構成図
構成 全長 (mm) 全高 (mm) 全幅 (mm) 質量 (kg)
本体(カウンタウエイト付き)＋メインブーム
SK400DLC-10本体（カウンタウエイト付き）＋メインブーム		 7,340 3,310 [3,330] 2,980 37,300 [38,300]
本体(カウンタウエイトなし)＋メインブーム
SK400DLC-spec-0010		 7,120 3,310 [3,330] 2,980 27,100 [28,100]
本体(カウンタウエイト付き)＋メインブーム＋3.5mインサート
SK400DLC-10本体（カウンタウエイト付き）＋メインブーム＋3.5mインサート		 10,740 3,310 [3,330] 2,980 38,900 [39,900]
本体(カウンタウエイト付き)＋メインブーム＋2.4mインサート
SK400DLC-10本体（カウンタウエイト付き）＋メインブーム＋2.4mインサート		 9,660 3,310 [3,330] 2,980 38,600 [39,700]
本体(カウンタウエイトなし)＋メインブーム＋3.5mインサート
SK400DLC-10本体（カウンタウエイトなし）＋メインブーム＋3.5mインサート		 10,520 3,310 [3,330] 2,980 28,800 [29,800]
本体(カウンタウエイトなし)＋メインブーム＋2.4mインサート
SK400DLC-10本体（カウンタウエイトなし）＋メインブーム＋2.4mインサート		 9,440 3,310 [3,330] 2,980 28,500 [29,500]
カウンタウエイトケース
SK400DLC-10カウンタウエイトケース		 2,980 1,270 1,010 3,220
カウンタウエイト
SK400DLC-10カウンタウエイト		 2,360 1,230 620 6,860
6.1mアーム仕様超ロングアタッチメント(3.5mインサート付き)＋架台
SK400DLC-106.1mアーム仕様超ロングアタッチメント（3.5mインサート付き）＋架台		 9,200 2,200 1,770 7,400
6.1mアーム仕様超ロングアタッチメント(インサートなし)＋架台
SK400DLC-106.1mアーム仕様超ロングアタッチメント（インサートなし）＋架台		 6,590 2,200 1,770 5,760
3.5mインサートブーム＋架台
SK400DLC-103.5mインサートブーム＋架台		 4,340 1,910 1,770 1,910
8.7mアーム仕様超ロングアタッチメント(2.4mインサート付き)＋架台
SK400DLC-108.7mアーム仕様超ロングアタッチメント（2.4mインサート付き）＋架台		 10,300 2,200 1,770 8,270
8.7mアーム仕様超ロングアタッチメント(インサートなし)＋架台
SK400DLC-108.7mアーム仕様超ロングアタッチメント（インサートなし）＋架台		 9,190 2,200 1,770 6,890
2.4mインサートブーム＋架台
SK400DLC-102.4mインサートブーム＋架台		 3,240 1,730 1,770 1,610
セパレートブームアタッチメント(基本ジブシリンダタイプ)＋架台
SK400DLC-10セパレートブームアタッチメント（基本ジブシリンダタイプ）＋架台		 8,850 2,380 1,770 6,190
セパレートブームアタッチメント(大径ジブシリンダタイプ)＋架台
SK400DLC-10セパレートブームアタッチメント（大径ジブシリンダタイプ）＋架台		 8,850 2,380 1,770 6,540
  • 質量の［　　］内はチルトキャブ仕様のものです

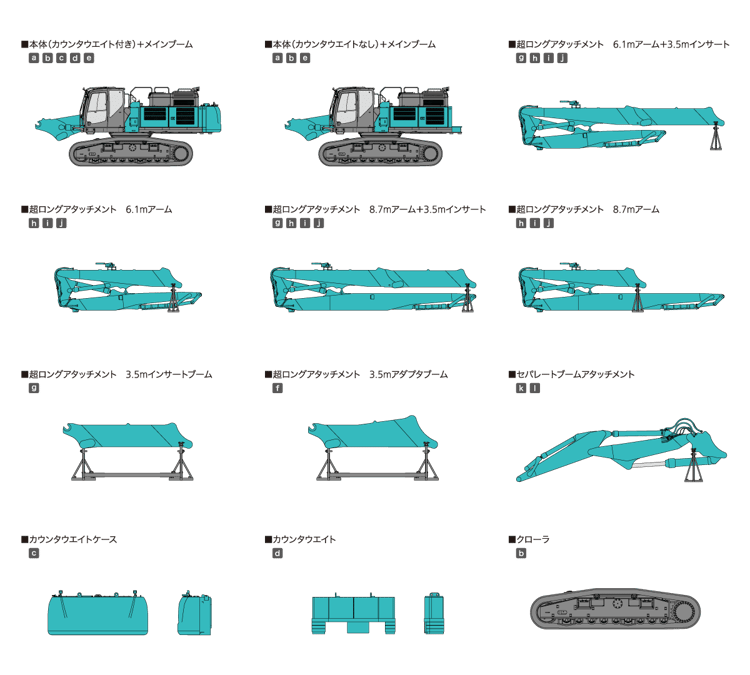

荷姿参考図

荷姿参考図

ニブラー諸元

型式 KR1100TPR-2 KR1350TPR-40 KR1500TPR-50
質量 kg 2,600 3,800 5,100
外形寸法

A 最大開口時全長
B 全幅
C 直径
D 開口幅

SK400DLC-10ニブラー諸元

SK400DLC-10ニブラーKR1100TPR-2

SK400DLC-10ニブラーKR1350TPR-40

SK400DLC-10ニブラーKR1500TPR-50
カッタ長さ mm 200
 圧砕力  先端 kN  950 1,210 1,420
中央 kN  1,550 1,770 2,080
 取付寸法  アーム先端幅 mm 325 380 450
ピン径 mm φ 80 φ 90 φ 100
使用油圧 MPa 34.3 31.4 29.4
  • 単位は国際単位系の SI 単位表示です。

主要装備品

◯印は標準装備、△印はオプションを示します。

機種名 SK400DLC
キャブ
DS キャブ ○ (熱線レス仕様はカスタム対応となります)
チルトキャブ △
足回り
油圧 VLC 機構(クローラ幅伸縮機構) ○
600mm 等高シュー ○
600mmHD シュー △
700mm 等高シュー ―
800mm 等高シュー ―
アタッチメント
回転 N&B 配管 ○
アタッチメント架台 ○
インサートブーム用架台 △
アダプタブーム用架台 ―
NEXT ピン脱着治具 △
散水装置 △
破砕片ストッパ(超ロングアタッチメント) ○
ウエイト
増量ウエイト ―
積層ウエイト ○ +2,180kg
その他
分解搬送装置 ―
マルチコントロール ○
1WAY コール ○
走行アラーム △
増設トラックガイド △
ID キー △
黄色回転警告灯 △
解体用ロワ工具箱 ○
消火器 △
工具・グリスガン △
後方確認カメラ ○
右確認カメラ・増設モニタ ○
作動油フィルタ目詰まり検出機能 ○
電磁式リリーフ弁調整機能 ○
寒冷地用作動油 △

標準装備品

  • 転倒警報装置（バックホウ仕様を除く）
  • キャブ干渉防止装置
  • ブームセイフティ配管
  • 下部本体アンダカバー（t9ｍｍ)
  • 上部本体アンダカバー（t6mm）
  • クーリングユニット防虫ネット
  • エアコンコンデンサ防虫ネット
  • ダブルエレメントエアクリーナ
  • エンジンオイルパンドレンコック
  • スローリターンチェックバルブ
  • 自動給脂装置
  • 本体前方作業灯（上部本体：1、キャブ：2）
  • アタッチメント前方作業灯（セパレートブーム仕様：2、超ロングアタッチメント仕様：1）
  • 間欠ワイパ
  • オートエアコン（内気循環・外気導入切替式）
  • デフロスタ
  • 左右一体スライド式コントロールボックス
  • サスペンション付シート
  • 巻き取り式シートベルト
  • ラゲッジトレイ
  • 大型カップホルダ
  • ライフハンマ
  • AM/FMラジオ（２スピーカ）
  • 耳付2分割フロアマット
  • ルームライト
  • パーソナロックキー
  • 稼働機管理システム「MERiT」
