主要諸元（本体型式：SK50UR-3 号機YJ06）
●質量
| ゴムクローラ | 鉄クローラ | ||
|---|---|---|---|
| 機械質量kg | 5,060 [5,110] | 5,100 [5,150] | |
| 機体質量kg | 4,040 [4,090] | 4,080 [4,130] | |
●バケット
| 標準バケット容量m3 | 0.16 (旧JIS 0.14) | ||
|---|---|---|---|
| 標準バケット幅mm | 700 (サイドカッタ含む) |
●エンジン
| 型式 | ヤンマー4TNE88-YB | ||
|---|---|---|---|
| 種類 | 水冷4気直接噴射式ディーゼル | ||
| 定格出力kW/min-1{PS/rpm} | 27.2 / 2,200 {37 / 2,200} | ||
| 燃料タンク容量L | 53 |
●性能
| 走行速度km/h | 4.5／2.5 | 4.1／2.2 | |
|---|---|---|---|
| 旋回速度min-1｛rpm｝ | 9.2 {9.2} | ||
| 登坂能力%（度） | 58 (30) | ||
| 最大掘削力（バケット）kN｛kgf｝ | 35.4 {3,612} | ||
| 接地圧kN｛kgf｝ | 29 {0.29} [29{0.30}] | 29 {0.30} [30{0.30}] | |
●ブレード
| 幅×高さmm | 1,960 × 345 | |
|---|---|---|
| 作動範囲mm | 上 360 下 380 | |
●側溝掘機構
| 方式 | パラレルブーム平行リンク式オフセット | |
|---|---|---|
| オフセット量mm | 左 925 右 795 | |
●走行装置
| シュー形式 | ゴムクローラ | 溶接組立式ダブルグローサ |
|---|---|---|
| シュー幅mm | 400 | |
●油圧装置
| 油圧ポンプ | 形式 | 可変容量アキシャルピストン+ギヤ | |
|---|---|---|---|
| 設定圧MPa｛kgf/cm2｝ | 22.5｛230｝ | ||
| 旋回モータ形式 | アキシャルピストンモータ | ||
| 走行モータ形式 | アキシャルピストン2速モータ | ||
| 油圧作動油L | 全量 57（タンク内油量 42） | ||
※単位は国際単位系のSI単位表示で{ }内は従来表示です。
※[ ]内はキャブ仕様の数値を示します。

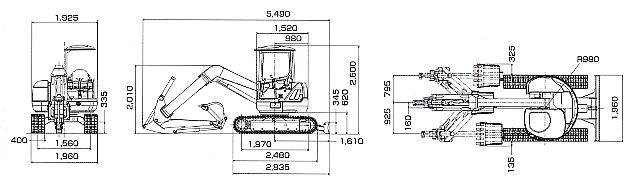

全体図
※数値はシュー突起を含みません。
作動範囲図
| 項目＼ブームオフセット | 左最大オフセット | オフセット0 | 右最大オフセット |
|---|---|---|---|
| a-最大掘削半径 | 5,480 | 5,810 | 5,580 |
| a'-床面最大掘削半径 | 5,360 | 5,690 | 5,460 |
| b-最大掘削深さ | 3,850 | 4,180 | 3,950 |
| c-最大掘削高さ | 6,200 | 6,470 | 6,280 |
| d-最大ダンプ高さ | 4,640 | 4,910 | 4,720 |
| e-最小ダンプ高さ | 1,760 | 2,030 | 1,840 |
| f-最大垂直掘深さ | 2,570 | 2,850 | 2,650 |
| g-最小旋回半径 | 1,230 | 1,000 | 1,380 |
| h-同上時高さ | 4,800 | 5,070 | 4,880 |
