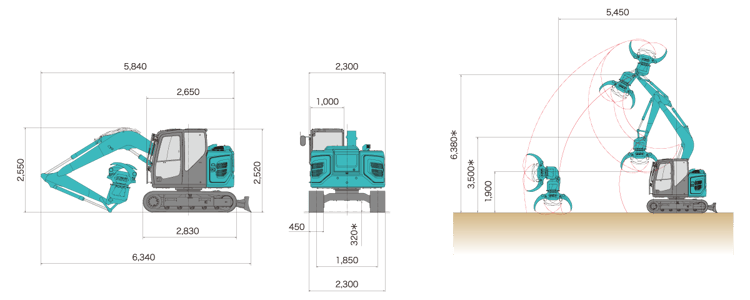

林業油圧ショベル後方超小旋回SK75SR-7Fカタログお問い合わせ 製品に関するご留意事項 概要機能・性能スペック概要機能・性能スペック販売サービス窓口カタログお問い合わせメニュー メニュー 林業仕様 主な仕様 機種名 SK75SR ベースマシンタイプ 林業専用ベースマシンF仕様 本体型式 SK75SR-7F 車名および型式 コベルコ YT09 性能 標準バケット容量(山積) 0.28 旋回速度 min⁻¹ 11.5 走行速度(1速 / 2速) km/h 2.7 / 5.0 登坂能力 %(度) 58 (30) 最大掘削力 バケット kN バケット kN 60.2 アーム kN 39.4 質量 運転質量(ドーザ付) kg 7,780 (8,300) 接地圧(ドーザ付) kPa 35.0 (37.0) 寸法 全長 mm 5,840 全幅 mm 2,300 本体全高 mm 2,550 後端旋回半径 mm 1,380 エンジン 型式 ヤンマー YDN-4TNV98CT 種類 ターボ付直接噴射式ディーゼル 定格出力 kW/min⁻¹ 51.5/2,100(ファン付き) 53.7/2,100(ファン無し) 燃料タンク容量 ℓ 120 尿素水タンク容量 ℓ ― 油圧装置 油圧ポンプ 形式 可変容量アキシャルピストン 2 + ギヤ 1 設定圧 MPa 29.4 旋回モータ形式 アキシャルピストンモータ (1個) 走行モータ形式 アキシャルピストン2速モータ (2個) 油圧作動油 ℓ 全量 84.0 (タンク内油量 44.0) 単位は国際単位系のSI 単位表示です。バケット容量、掘削力は新JISで表示しています。質量は標準シュー装着時の値で先端アタッチメントは含みません。 外形寸法および作動範囲 （単位:mm） 図のアタッチメントはイメージです。 ＊印はシュー突起を含みません。 主要装備品 ◎印は標準装備、 ○印はオプション、 ーは設定なしを示します。 機種名 SK75SR 運転席 基本キャブ（ROPS） ◎ 解体キャブ（ROPS） ○ 林業キャノピ（ROPS） ― 基本シート ― サスペンションシート（アームレスト付） ◎ エアサスペンションシート（アームレスト付） ○ 林業仕様機標準装備 キャブ前上縦格子ガード ◎ワンタッチ開閉式 キャブ前下縦格子ガード ◎非開閉式 キャブ前縦格子ガード（全面） ― キャブ前もち網ガード（全面） ― キャノピ前縦格子ガード ― キャノピ前もち網ガード ― トップガード ○※1 吸排気枯葉侵入防止カバー ◎ 上部本体アンダカバー ◎（強化型t6mm） 下部本体アンダカバー ◎（t9mm） 消火器（キャブ内） ◎ 油圧配管※2 N&B 配管 ◎ 回転 N&B 配管 ◎ 回転 N&B 配管（HCPレバー） ○ KG 専用配管 ― H&P 配管 ◎ フェラバンチャーザウルスロボ配管 ― ウエイト 基本ウエイト ― 増量ウエイト ◎ 基本ウエイト＋追加ウエイト ― 増量ウエイト＋追加ウエイト ○ シュー 400mm 等高シュー ― 450mm 等高シュー ◎ 500mm 等高シュー ― 600mm 等高シュー ○ 700mm 等高シュー ― 400mm ゴムクローラー ― 500mm フラットシュー ― 600mm シングルグローサシュー ― ゴムパッドシュー ○ ドーザ ストレートドーザ ○ ストレートロングドーザ ○ ボルトオンエッジドーザブレード ― トラックガイド 増設トラックガイド ○ バケット 基本バケット ○0.28m³ アーム アーム ◎ HD アーム ― ロングアーム ― HD ロングアーム ― アーム&バケットシリンダカバー ― アーム配管ガード ○ ブーム配管ガード ○ その他 カラーマルチディスプレイ ◎（10インチ） 後方カメラ ◎（内臓型） 右カメラ ◎（内臓型） イーグルアイビュー（左カメラ付) ○ フロントロールスクリーン ○ 上部本体右前ガード ○※6 工具箱 ○（キャブ前） マフラテールパイプカバー ◎ チェーンソーホルダ ― 枯葉・積雪ガード ○ キャブライト ○（2ライト） キャノピライト ― ブームライト ― ウインチ仕様 ○※7 ID キー ○ 稼働機管理システム「MERiT」 ◎ マルチコントロール ◎ 1WAY コール（拡声器システム） ○ 走行アラーム ○ 黄色回転警告灯 ○ ブームセーフティ配管 ― ダブルエレメントエアクリーナ ◎ 燃料給油ポンプ ― ハンドホールド ― 寒冷地作動油 ○ キャノピ前もち網ガードとの併用はできません。 油圧配管は先端アタッチメントに合わせてお選びください。 SK135SR、 SK130は2,490mm幅、2,590mm幅、2,690mm幅の3種類、SK165SRは2,490mm幅、2,590mm幅の2種類を設定しています。 450mm幅0.08㎥、600mm幅0.14㎥、650mm幅0.15㎥、700mm幅0.15㎥の4種類を設定しています。 H&P配管、KG配管では選択できません。 SK75SR-7Fは「本体右前ガード」と「本体大型右前ガード」があります。「本体右前ガード」は「本体大型右前ガード」の右側面の格子状ガードを除く、右前方のP字型ガードのみの取付です。 ベースプレートはウインチごとに異なります。地引ウインチに対応したベースプレートおよびワイヤ固定用吊環、ウインチ用配管が付いたブームと、キャブ内にウインチ操作用スイッチボックスが設定されます。
