主要諸元（本体型式：SK80UR-6）
| 鉄クローラ | ゴムクローラ | ||
|---|---|---|---|
| 機種名 | SK80UR | ||
| 本体型式 | SK80UR-6 | ||
| 車名および型式 | コベルコ KDN-YR10 | ||
●性能
| 標準バケット容量 | 山積 m3 | 0.28 | |
|---|---|---|---|
| 平積 m3 | 0.21 | ||
| 旋回速度 min-1｛rpm｝ | 11.5｛11.5｝ | ||
| 走行速度 km/h | 1速 2.6／2速 5.3 | ||
| 登坂能力 %（度） | 70(35) | ||
| 最大掘削力 | バケット kN｛kgf｝ | 52.5｛5,350｝ | |
| アーム kN｛kgf｝ | 40.0｛4,080｝ | ||
●質量
| 運転質量 kg | 8,120 | 7,990 | |
|---|---|---|---|
●エンジン
| 型式 | いすゞ4LE2XCUA | ||
|---|---|---|---|
| 種類 | ターボ付直接噴射式ディーゼル | ||
| 定格出力 kW/min-1｛PS/rpm｝ | 41/2,200｛57/2,200｝ | ||
| 燃料タンク容量 L | 120 |
●ブレード
| 幅×高さ mm | 2,300×460 | ||
|---|---|---|---|
| 作動範囲 mm | 上360 下250 |
●側溝掘機構
| 方式 | パラレルブーム平行リンク式オフセット | ||
|---|---|---|---|
| オフセット量 mm | 左1,030 右1,340 |
●油圧装置
| 油圧ポンプ | 形式 | 可変容量アキシャルピストン2＋1ギヤ | |
|---|---|---|---|
| 設定圧 MPa｛kgf/cm2｝ | 29.4｛300｝ | ||
| 旋回モータ形式 | アキシャルピストンモータ（1個） | ||
| 走行モータ形式 | 可変容量アキシャルピストンモータ（2個） | ||
| 油圧作動油 L | 全量85（タンク内油量36） | ||
単位は国際単位系のSI単位表示で、｛ ｝内は従来表示です。
また、バケット容量、掘削力は新JISで表示しています。

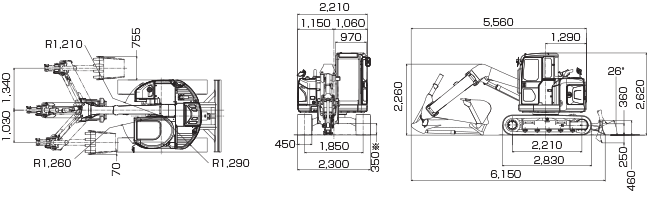

全体図
＊印はシュー突起を含みません。

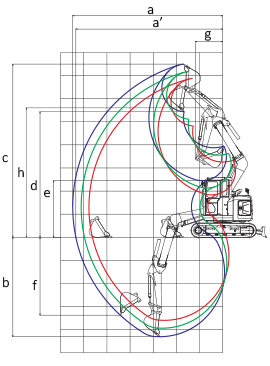

作動範囲図
オフセット
左オフセット
右オフセット
| 項目＼ アームの種類 | アーム（1.76ｍ） | ||
|---|---|---|---|
| 左最大 オフセット | オフセットO | 右最大 オフセット | |
| a-最大掘削半径 | 6,110 | 6,480 | 5,780 |
| a'-床面最大掘削半径 | 5,970 | 6,340 | 5,620 |
| b-最大掘削深さ* | 3,940 | 4,300 | 3,600 |
| c-最大掘削高さ* | 7,180 | 7,500 | 6,880 |
| d-最大ダンプ高さ* | 5,110 | 5,430 | 4,810 |
| e-最小ダンプ高さ* | 2,130 | 2,450 | 1,830 |
| f-最大垂直掘深さ* | 3,020 | 3,370 | 2,700 |
| g-最小旋回半径 | 1,420 | 1,220 | 2,040 |
| h-同上時高さ* | 5,280 | 5,600 | 4,980 |
| 標準バケット容量（山積） | 0.28m3 | ||
単位:mm
＊印はシュー突起を含みません。
バケット容量は新JIS表示です。
