ミニショベル SK005

機種名 SK005
本体型式 SK005-5

ホルナビ対応

2DMG 3DMG 2DMC 3DMC

※ MGは「マシンガイダンス」、MCは「マシンコントロール」を指します。
※ 2DMGはスイングできません。

質量

機械質量kg 550
機体質量kg 450

バケット

標準バケット容量 山積m3 0.011
平積m3 0.007
標準バケット幅mm 300(サイドカッタ含む)

エンジン

型式 ヤンマー2TE67L-XBV3
種類 水冷2気筒ディーゼル
定格出力kW/min-1{PS/rpm} 5.5/2,000{7.5/2,000}
燃料タンク容量L 6.0

性能

走行速度km/h 1.9
旋回速度min-1{rpm} 7.6{7.6}
登坂能力%(度) 47(25)
最大掘削力(バケット)kN{kgf} 6.8{690}
接地圧kPa{kgf/cm2 23.6{0.24}

ブレード

幅×高さmm 580×170
作動範囲mm 上150/下130

側溝掘機構

方式 ブームスイング方式
角度 左70/右70

走行装置

シュー形式 ゴムクローラ
シュー幅mm 150

油圧装置

油圧ポンプ 形式 定容量形・外接歯車式
設定圧MPa{kgf/cm2 16.7{170}
旋回モータ形式 定容量形・オービット式
走行モータ形式 定容量形・オービット式
油圧作動油量L 全量7.8(タンク油量4.6)

※単位は国際単位系のSI単位表示で{ }内は従来表示です。

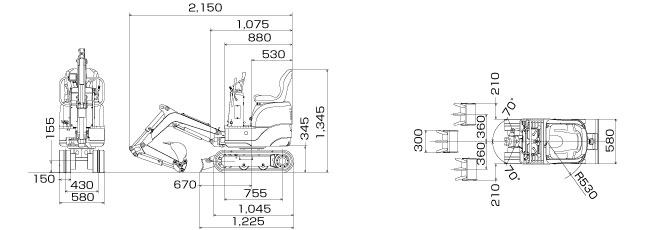

全体図Dimensions

単位:mm

SK005 全体図

作動範囲図Working Ranges

単位:mm

SK005 作動範囲図
