後方超小旋回ショベル(従来機製品情報) アセラ・ジオスペック SK130SR+

主要諸元Main Specifications

機種名 SK130SR+
本体型式 SK130SR+-3
車名および型式 コベルコ WDP-YV07

性能

標準バケット容量(山積)m3 0.45
旋回速度min-1{rpm} 11.0{11.0}
走行速度km/h 5.6 / 3.4
登坂能力%(度) 70(35)
最大掘削力 バケットkN{kgf} 87.5 {8,920}
アームkN{kgf} 62.1 {6,330}

質量(標準シュー装着時)

運転質量kg 13,800

エンジン

型式 三菱D04EG-WDP3TAAC2-5
種類 インタークーラターボ付直接噴射式ディーゼル
定格出力kW/min-1{PS/rpm} 69.2 / 2,000{92.8 / 2,000}(JIS D0006-1:2000)
燃料タンク容量L 200

ブレード

幅×高さmm 2,490×575
作動範囲(上/下)mm 上490/下535

側溝掘機構

方式 パラレルブーム平行リンク式オフセット
オフセット量(左/右)mm 左1,170/右1,180

油圧装置

油圧ポンプ 形式 2連可変容量アキシャルピストン+2ギヤ
設定圧MPa{kgf/cm2 34.3 {350}
旋回モータ形式 アキシャルピストンモータ (1個)
走行モータ形式 可変容量アキシャルピストンモータ (2個)
油圧作動油L 全量126.7 (タンク内油量85.2)

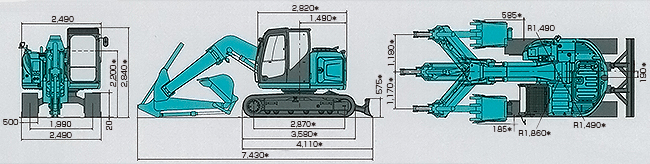

全体図Dimensions

SK130SR+ 全体図

単位:mm

アーム(2.2m)、バケット(0.45m3)装着時。
*印はシュー突起を含みません。

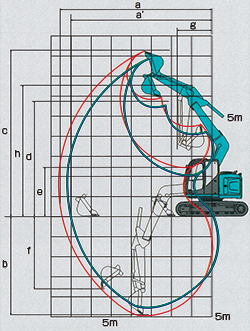

作動範囲図Working Ranges

SK130SR+ 作動範囲図

オフセットO
左最大オフセット
右最大オフセット
●バケットを反転すれば、ショベル作業ができます。

単位:mm

項目\アームの種類 アーム(2.20m)
オフセット 左最大オフセット オフセット0 右最大オフセット
a-最大掘削半径 7,150 7,570 7,140
a'-床面最大掘削半径 6,980 7,410 6,970
b-最大掘削深さ* 4,520 4,920 4,500
c-最大掘削高さ* 7,810 8,150 7,800
d-最大ダンプ高さ* 5,420 5,770 5,410
e-最小ダンプ高さ* 2,070 2,410 2,050
f-最大垂直掘深さ* 3,250 3,600 3,230
g-最小旋回半径 1,810 1,720 2,050
h-同上時高さ* 6,080 6,420 6,070
標準バケット容量(山積) 0.45m3

*印はシュー突起を含みません。
バケット容量は新JIS表示です。
