SK130SR+の最新モデル「SK130SR+-7」の製品情報はこちら
| 機種名 | SK130SR+ |
|---|---|
| 本体型式 | SK130SR＋-5 |
| 車名および型式 | コベルコYDR-YV08/YX08 |
| 2DMG | 3DMG | 2DMC | 3DMC |
|---|---|---|---|
| ○ | － | － | － |
※ MGは「マシンガイダンス」、MCは「マシンコントロール」を指します。
| 標準バケット容量（山積）m3 | 0.45 | |
|---|---|---|
| 旋回速度min-1｛rpm｝ | 11.0｛11.0｝ | |
| 走行速度km/h | 5.6 / 3.4 | |
| 登坂能力%（度） | 70（35） | |
| 最大掘削力 | バケットkN｛kgf｝ | 87.5 ｛8,920｝ |
| アームkN｛kgf｝ | 62.1 ｛6,330｝ | |
| 運転質量kg | 14,100 |
|---|
| 型式 | いすゞ4JJ1XDRA |
|---|---|
| 種類 | インタークーラターボ付直接噴射式ディーゼル |
| 定格出力kW/min-1｛PS/rpm｝ | 73.9 / 2,000｛100.5 / 2,000｝（JIS D0006-1:2000） |
| 燃料タンク容量L | 190 |
| 幅×高さmm | 2,490×575 | |
|---|---|---|
| 作動範囲（上／下）mm | 上490／下535 | |
| 方式 | パラレルブーム平行リンク式オフセット |
|---|---|
| オフセット量（左／右）mm | 左1,170／右1,180 |
| 油圧ポンプ | 形式 | 2連可変容量アキシャルピストン＋1ギヤ |
|---|---|---|
| 設定圧MPa｛kgf/cm2｝ | 34.3 ｛350｝ | |
| 旋回モータ形式 | アキシャルピストンモータ （1個） | |
| 走行モータ形式 | 可変容量アキシャルピストンモータ （2個） | |
| 油圧作動油L | 全量168 （タンク内油量79.3） | |

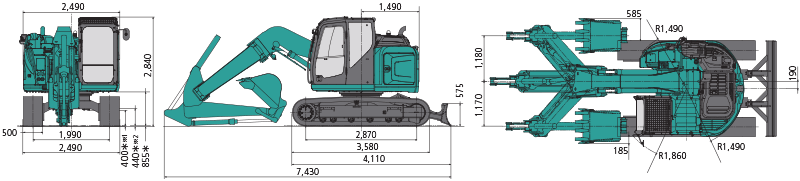

単位:mm
アーム（2.2ｍ）、バケット（0.45ｍ3）装着時。
*印はシュー突起を含みません。
※1.ブラケット高さ ※2.カーボディ高さ
●バケットを反転すれば、ショベル作業ができます。

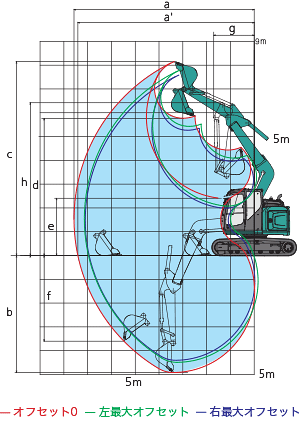

単位:mm
| 項目＼アームの種類 | アーム | ||
|---|---|---|---|
| オフセット | 左最大オフセット | オフセット0 | 右最大オフセット |
| a-最大掘削半径 | 7,150 | 7,570 | 7,140 |
| a'-床面最大掘削半径 | 6,980 | 7,410 | 6,970 |
| b-最大掘削深さ* | 4,520 | 4,920 | 4,500 |
| c-最大掘削高さ* | 7,810 | 8,150 | 7,800 |
| d-最大ダンプ高さ* | 5,420 | 5,770 | 5,410 |
| e-最小ダンプ高さ* | 2,070 | 2,410 | 2,050 |
| f-最大垂直掘深さ* | 3,250 | 3,600 | 3,230 |
| g-最小旋回半径 | 1,810 | 1,720 | 2,080 |
| h-同上時高さ* | 6,080 | 6,420 | 6,070 |
| 標準バケット容量（山積） | 0.45m3 | ||
*印はシュー突起を含みません。
バケット容量は新JIS表示です。
