後方超小旋回ショベル(従来機製品情報) アセラ・ジオスペック SK235SR[LC]

SK235SR[LC]の最新モデル「SK235SR[LC]-5」の製品情報はこちら

主要諸元Main Specifications

機種名 SK235SR SK235SRLC
本体型式 SK235SR-3 SK235SRLC-3
車名および型式 コベルコ WDR-YF07/YU07

性能

標準バケット容量m3 0.8
旋回速度min-1{rpm} 10.3{10.3}
走行速度km/h 5.5 / 3.4
登坂能力%(度) 70(35)
最大掘削力 バケットkN{kgf} 143{14,600}(157{16,000}
アームkN{kgf} 102{10,400}(112{11,400}

質量(標準シュー装着時)

運転質量kg 24,400 25,000

エンジン

型式 日野J05E-TJ
種類 インタークーラターボ付直接噴射式ディーゼル
定格出力kW/min-1{PS/rpm} 117/2,000{159/2,000}
燃料タンク容量L 330

油圧装置

油圧ポンプ 形式 2連可変容量アキシャルピストン+ギヤ1
設定圧MPa{kgf/cm2 34.3{350}(37.8{385}
旋回モータ形式 アキシャルピストンモータ(1個)
走行モータ形式 可変容量アキシャルピストンモータ(2個)
油圧作動油L 全量230(タンク内油量114)

単位は国際単位系のSI単位表示で{ }内は従来表示です。また、バケット容量、掘削力は新JISで表示しています。
※印はパワーアップ時の値です。

全体図Dimensions

SK235SR-3 全体図

アーム(2.87m)、0.8m3バケット装着時。
印はシュー突起を含みません。
( )内はSK235SRで、[]内はLCタイプ

作動範囲図Working Ranges

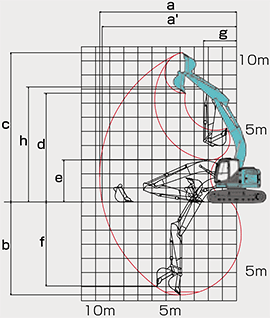

SK235SR-3 作動範囲図

単位:mm

アームの種類 HDショートアーム
(2.4m)
HDアーム
(2.94m)
HDロングアーム
(3.33m)
a-最大掘削半径 9,370 9,850 10,240
a'-床面最大掘削半径 9,180 9,680 10,070
b-最大掘削深さ* 6,110 6,650 7,040
c-最大掘削高さ* 10,820 11,210 11,550
d-最大ダンプ高さ* 7,940 8,330 8,670
e-最小ダンプ高さ* 3,790 3,140 2,870
f-最大垂直掘深さ* 5,530 6,060 6,440
g-最小旋回半径 2,180 1,930 2,370
h-同上時高さ* 8,440 8,400 8,420
標準バケット容量(山積) 0.93m3 0.8m3 0.7m3

*印はシュー突起を含みません。
バケット容量は新JIS表示です。
