後方超小旋回ショベル（従来機製品情報） アセラ・ジオスペック SK75SR

SK75SRの最新モデル「SK75SR-7」の製品情報はこちら

ACERA GEOSPEC
SK75SR-3E
主要諸元
全体図
作動範囲図
カタログ
ダウンロード

主要諸元Main Specifications

機種名 SK75SR
本体型式 SK75SR-3E
車名および型式 コベルコ YDN-YT08/YR11

ホルナビ対応

2DMG 3DMG 2DMC 3DMC
○ ○ － －

※ MGは「マシンガイダンス」、MCは「マシンコントロール」を指します。
※ 2DMGはスイングできません。
※ ホルナビ製品ページはこちら

性能

標準バケット容量m3 0.28
旋回速度min-1｛rpm｝ 11.5｛11.5｝
走行速度km/h 5.3 / 2.6
登坂能力%（度） 70（35）
最大掘削力 バケットkN｛kgf｝ 52.7 ｛5,380｝
アームkN｛kgf｝ 39.4 ｛4,020｝

質量（標準シュー装着時）

運転質量kg 7,440

エンジン

型式 いすゞ4LE2XDPA
種類 ターボ付直接噴射式ディーゼル
定格出力kW/min-1｛PS/rpm｝ 41 / 2,000 ｛57 / 2,000｝
燃料タンク容量L 120

油圧装置

油圧ポンプ 形式 可変容量アキシャルピストン２＋1ギヤ
設定圧kN｛kgf/cm2｝ 29.4 ｛300｝
旋回モーター形式 アキシャルピストンモータ（1個）
走行モータ形式 アキシャルピストン2速モータ（2個）
油圧作動油L 全量85 (タンク内油量36)

全体図Dimensions

SK75SR-3E 全体図

アーム1.71m、バケット0.28m3装着時。数値はシュー突起を含みません。

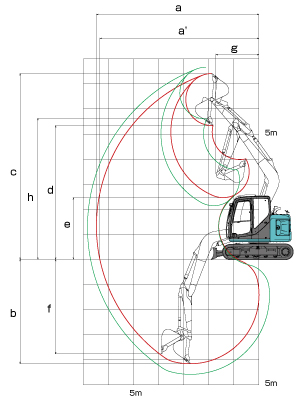

作動範囲図Working Ranges

SK75SR+-3E 作動範囲図

アーム
ロングアーム
●バケットを反転すれば、ショベル作業ができます。

単位:mm

項目＼アームの種類 アーム
（1.71m）		 ロングアーム
（2.13m）
a-最大掘削半径 6,480 6,880
a'-床面最大掘削半径 6,350 6,760
b-最大掘削深さ* 4,160 4,580
c-最大掘削高さ* 7,410 7,750
d-最大ダンプ高さ* 5,340 5,670
e-最小ダンプ高さ* 2,460 2,190
f-最大垂直掘深さ* 3,870 4,340
g-最小旋回半径 1,710 2,110
h-同上時高さ* 5,630 5,660
標準バケット容量（山積） 0.28m3 0.22m3

*印はシュー突起を含みません。バケット容量は新JIS表示です。
