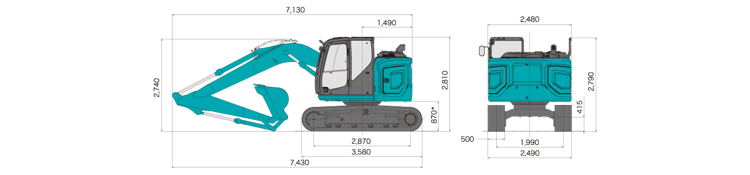

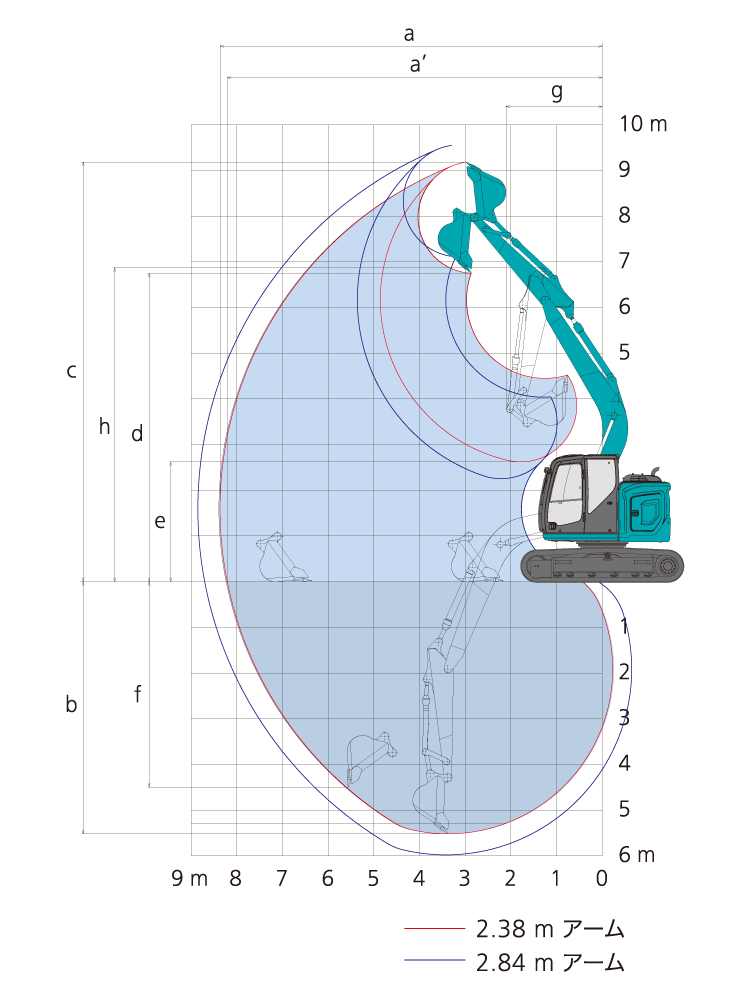

産廃リサイクル油圧ショベル後方超小旋回SK135SRD-7：産廃リサイクル用カタログお問い合わせ 製品に関するご留意事項 概要機能・性能スペック概要機能・性能スペック販売サービス窓口カタログお問い合わせメニュー 産廃リサイクル仕様ハイリーチクレーン仕様メニュー 産廃リサイクル仕様 主な仕様（標準仕様） 機種名 SK135SRD 本体型式 SK135SRD-7 車名および型式 コベルコ YY09 性能 標準バケット容量 m³ 0.50 旋回速度 min⁻¹{rpm} 11.0{11.0} 走行速度 1速/2速 km/h 3.4(1速)、5.6(2速) 登坂能力 %(度) 70(35) 最大掘削力 kN{kgf} 105.4{10,730} 質量(標準シュー装着時) 運転質量 kg 14,400 エンジン 型式 いすゞ 4JJ1XDRA 定格出力* (ファン付き) kW/min⁻¹ 80.7/2,200 (ファン無し) kW/min⁻¹ 86.0/2,200 燃料タンク容量 ℓ 186 油圧装置 旋回モータ形式 アキシャルピストンモータ(1個) 走行モータ形式 可変容量アキシャルピストンモータ(2個) 油圧作動油 ℓ 全量176(タンク内油量89.9) 単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。また、バケット容量、掘削力は新JISで表示しています。＊実際に使用している回転数はHモードで2,000回転です。 全体図 （単位:mm） ＊印はシュー突起を含みません。 作動範囲 （単位:mm） 本体形式 SK135SRD-7 アームの種類 アーム (2.38m) ロングアーム (2.84m) a - 最大掘削半径 8,370 8,810 a' - 床面最大掘削半径 8,210 8,660 b - 最大掘削深さ* 5,520 5,980 c - 最大掘削高さ* 9,180 9,550 d - 最大ダンプ高さ* 6,750 7,110 e - 最小ダンプ高さ* 2,620 2,250 f - 最大垂直掘深さ* 4,500 4,950 g - 最小旋回半径 2,130 2,520 h - 同上時高さ* 6,870 6,890 標準バケット容量 (山積) 0.5m³ 0.38m³ *印はシュー突起を含みません。バケット容量は新JIS表示です。 ハイリーチクレーン仕様 定格荷重 （単位:t） 本体型式 SK135SRD-7 アーム仕様 アーム(2.38m) ロングアーム(2.84m) ウエイト仕様 基本ウエイト 標準バケット容量(山積み) m³ 0.5 0.38 旋回速度 min⁻¹(rpm) 6.0｛6.0｝（クレーンモード時） 走行速度 km/h 2.7（クレーンモード時） 作業半径 定置吊り 走行吊り 定置吊り 走行吊り 2.4m～3.5m 2.9 1.4 2.9 1.4 4.0m 2.4 1.2 2.3 1.1 4.5m 2.0 1.0 1.9 0.9 5.0m 1.7 0.8 1.6 0.8 5.5m 1.4 ― 1.4 ― 6.0m 1.2 1.2 6.5m 1.1 1.0 7.0m 0.9 0.9 7.3m 7.5m ― 0.8 7.8m 最大つり上げ荷重2.9ｔは、追加ウエイト装着時でも変わりません。 作動範囲図 （単位:mm） 2.38mアーム(2.84mアーム) 主な装備品 標準装備 Ｎ＆Ｂ配管HDアーム（2.38m）基本ウエイト基本キャブ（ROPS）アームレスト付サスペンションシート500mm等高シュー 倒立シリンダ稼働機管理システム「MERiT」LEDキャブ2ライト後方・右方・左方カメライーグルアイビュー下部本体アンダカバー（t9mm）オートエアコン（内気循環・外気導入切替式）デフロスタ左右一体スライド式コントロールボックスダブルスライドシート巻取り式シートベルトラゲッジトレイ大型カップホルダライフハンマAM/FM Bluetooth®（ハンズフリー）ラジオ（2スピーカ）スマートフォンホルダ耳付2分割フロアマットドア連動ルームライトLED前方作業灯（アタッチメント:1、上部本体右:1）ダブルエレメントエアクリーナ1回拭き間欠＆ライズアップワイパマルチコントロール 「Bluetooth®」はBluetoothSIG,Inc.の登録商標です。 オプション 回転Ｎ＆Ｂ配管ハイリーチクレーン®HDロングアーム（2.84m）追加ウエイト（＋580kg）解体キャブ（ROPS（3面ガード、天窓ガラス＆ワイパ付））アームレスト付きエアサスペンションシート500mmフラットシュー600mm等高シュー700mm等高シュードーザブレード（2,490mm幅）ドーザブレード（2,590mm幅）ドーザブレード（2,690mm幅）ボルトオンエッジドーザブレード寒冷地作動油消火器黄色回転警告灯（ハイリーチクレーン®仕様時は標準装備）走行アラームIDキー1WAYコール増設トラックガイド工具グリスガン600mm用ステップ700mm用ステップフロントロールスクリーン本体大型右前ガード枯葉積雪ガード マフラーテールパイプカバーハンドホールド
