主要諸元（本体型式：SK235SR-2）
| 機種名 | SK235SR | SK235SRLC | |
|---|---|---|---|
| 本体型式 | SK235SR-2 | SK235SRLC-2 | |
| 車名および型式 | コベルコ EDR-YF05 | コベルコ EDR-YU05 | |
●性能
| 標準バケット容量 | 山積 m3 | 0.8 | |
|---|---|---|---|
| 平積 m3 | 0.59 | ||
| 旋回速度 min-1｛rpm｝ | 11.8｛11.8｝ | ||
| 走行速度 km/h | 5.5／3.4 | ||
| 登坂能力 %（度） | 70（35） | ||
| 最大掘削力 | バケット kN｛kgf｝ | 143｛14,600｝（157｛16,000｝※） | |
| アーム kN｛kgf｝ | 102｛10,400｝（112｛11,400｝※） | ||
●質量（標準シュー装着時）
| 運転質量 kg | 24,100 | 24,700 | |
|---|---|---|---|
●エンジン
| 型式 | 日野J05E | ||
|---|---|---|---|
| 種類 | インタークーラターボ付直接噴射式ディーゼル | ||
| 定格出力 kW/min-1｛PS/rpm｝ | 114/2,000｛155/2,000｝ | ||
| 燃料タンク容量 L | 330 |
●油圧装置
| 油圧ポンプ | 形式 | 2連可変容量アキシャルピストン＋1ギヤ | |
|---|---|---|---|
| 設定圧 MPa｛kgf/cm2｝ | 34.3｛350｝（37.8｛385｝※） | ||
| 旋回モータ形式 | アキシャルピストンモータ（1個） | ||
| 走行モータ形式 | 可変容量アキシャルピストンモータ（2個） | ||
| 油圧作動油 L | 全量230（タンク内油量114） | ||
単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。また、バケット容量、掘削力は新JISで表示しています。
※印はパワーアップ時の値です。走行速度の値は計算値です。

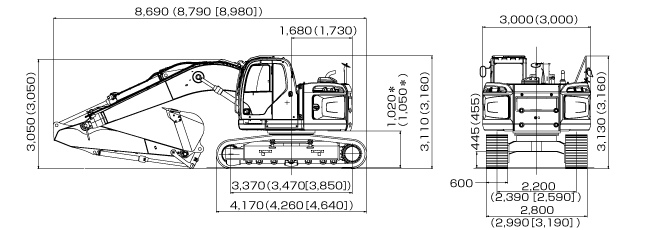

全体図
アーム（2.87m）、0.8m3バケット装着時。
*印はシュー突起を含みません。
( )内はSK235SRで、［］内はLCタイプ
作動範囲図
| 項目＼ アームの種類 | ショート アーム （2.40m） | アーム （2.94m） | ロング アーム （3.33m） |
|---|---|---|---|
| a-最大掘削半径 | 9,370 | 9,850 | 10,240 |
| a'-床面最大掘削半径 | 9,180 | 9,680 | 10,070 |
| b-最大掘削深さ* | 6,110 | 6,650 | 7,040 |
| c-最大掘削高さ* | 10,280 | 11,210 | 11,550 |
| d-最大ダンプ高さ* | 7,940 | 8,330 | 8,670 |
| e-最小ダンプ高さ* | 3,790 | 3,140 | 2,870 |
| f-最大垂直掘深さ* | 5,520 | 6,050 | 6,660 |
| g-最小旋回半径 | 2,180 | 1,930 | 2,370 |
| h-同上時高さ* | 8,440 | 8,400 | 8,420 |
| 標準バケット容量 （山積） | 0.93m3 | 0.8m3 | 0.7m3 |
単位：mm
*印はシュー突起を含みません。
バケット容量は新JIS表示です。
