主要諸元（本体型式：SK30UR-5）
| ゴムクローラ | 鉄クローラ | ||
|---|---|---|---|
| 機種名 | SK30UR | ||
| 本体型式 | SK30UR-5 | ||
| 車名および型式 | ― | ||
●質量
| 機械質量 kg | 2,970[3,080] | 3,030[3,140] | |
|---|---|---|---|
| 機体質量 kg | 2,280[2,390] | 2,340[2,450] | |
●バケット
| 標準バケット容量 | 山積 m3 | 0.07（旧JIS0.06） | |
|---|---|---|---|
| 平積 m3 | 0.06 | ||
| 標準バケット幅 mm | 450 | ||
●エンジン
| 型式 | ヤンマー3-3TNV82A | ||
|---|---|---|---|
| 種類 | 水冷3気筒直接噴射式ディーゼル | ||
| 定格出力 kW/min-1｛PS/rpm｝ | 16.8/2,300｛23/2,300｝ | ||
| 燃料タンク容量 L | 34 |
●性能
| 走行速度 km/h | 4.5／2.6 | 4.3／2.5 | |
|---|---|---|---|
| 旋回速度 min-1｛rpm｝ | 9.0｛9.0｝ | ||
| 登坂能力 %（度） | 58(30) | ||
| 最大掘削力(バケット) kN｛kgf｝ | 27.3｛2,790｝ | ||
| 接地圧 kPa｛kgf/cm2｝ | 29｛0.29｝ [30｛0.31｝] |
29｛0.30｝ [30｛0.31｝] |
|
●ブレード
| 幅×高さ mm | 1,550×350 | ||
|---|---|---|---|
| 作動範囲 mm | 上340 下360 |
●側溝掘機構
| 方式 | パラレルブーム平行リンク式オフセット | ||
|---|---|---|---|
| オフセット量 mm | 左835 右455 |
●走行装置
| シュー形式 | ゴムクローラ | 溶接組立式ダブルグローサ | |
|---|---|---|---|
| シュー幅 mm | 300 | ||
●油圧装置
| 油圧ポンプ | 形式 | 可変容量アキシャルピストン＋ギヤ | |
|---|---|---|---|
| 設定圧 MPa｛kgf/cm2｝ | 22.6｛230｝ | ||
| 旋回モータ形式 | アキシャルピストンモータ | ||
| 走行モータ形式 | アキシャルピストン2速モータ | ||
| 油圧作動油 L | 全量43（タンク内油量32） | ||
単位は国際単位系のSI単位表示で、｛ ｝内は従来表示です。
[ ]内はキャブ仕様の数値を示します。

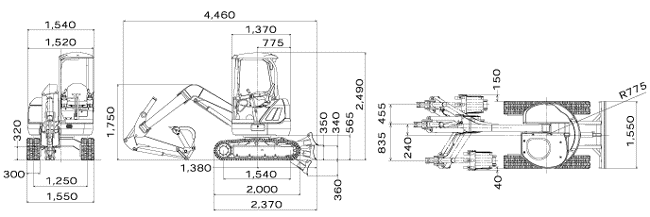

全体図
数値はシュー突起を含みません。
作動範囲図
| 項目＼ブームオフセット | 左最大オフセット | オフセット0 | 右最大オフセット |
|---|---|---|---|
| a-最大掘削半径 | 4,180 | 4,530 | 4,450 |
| a'-床面最大掘削半径 | 4,070 | 4,430 | 4,340 |
| b-最大掘削深さ | 2,510 | 2,880 | 2,790 |
| c-最大掘削高さ | 4,890 | 5,190 | 5,110 |
| d-最大ダンプ高さ | 3,510 | 3,830 | 3,740 |
| e-最小ダンプ高さ | 1,440 | 1,750 | 1,670 |
| f-最大垂直掘深さ | 1,850 | 2,200 | 2,110 |
| g-最小旋回半径 | 1,060 | 830 | 1,050 |
| h-同上時高さ | 3,580 | 3,890 | 3,810 |
数値はシュー突起を含みません。
