主要諸元（本体型式：SK50UR-5）
| ゴムクローラ | 鉄クローラ | ||
|---|---|---|---|
| 機種名 | SK50UR | ||
| 本体型式 | SK50UR-5 | ||
| 車名および型式 | コベルコ EDM-YJ07 | ||
●質量
| 機械質量 kg | 5,110[5,190] | 5,170[5,250] | |
|---|---|---|---|
| 機体質量 kg | 4,090[4,170] | 4,150[4,230] | |
●バケット
| 標準バケット容量 | 山積 m3 | 0.16（旧JIS0.14） | |
|---|---|---|---|
| 平積 m3 | 0.12 | ||
| 標準バケット幅 mm | 700(サイドカッタ含む) | ||
●エンジン
| 型式 | ヤンマーEDM-4TNV88 | ||
|---|---|---|---|
| 種類 | 水冷4気筒直接噴射式ディーゼル | ||
| 定格出力 kW/min-1｛PS/rpm｝ | 26.3/2,200｛36/2,200｝ | ||
| 燃料タンク容量 L | 53 |
●性能
| 走行速度 km/h | 4.5／2.5 | 4.1／2.2 | |
|---|---|---|---|
| 旋回速度 min-1｛rpm｝ | 9.2｛9.2｝ | ||
| 登坂能力 %（度） | 58(30) | ||
| 最大掘削力(バケット) kN｛kgf｝ | 35.4｛3,612｝ | ||
| 接地圧 kPa｛kgf/cm2｝ | 29｛0.29｝ [30｛0.30｝] |
31｛0.31｝ [31｛0.32｝] |
|
●ブレード
| 幅×高さ mm | 1,960×345 | ||
|---|---|---|---|
| 作動範囲 mm | 上340 下390 |
●側溝掘機構
| 方式 | パラレルブーム平行リンク式オフセット | ||
|---|---|---|---|
| オフセット量 mm | 左925 右795 |
●走行装置
| シュー形式 | ゴムクローラ | 溶接組立式ダブルグローサ | |
|---|---|---|---|
| シュー幅 mm | 400 | ||
●油圧装置
| 油圧ポンプ | 形式 | 可変容量アキシャルピストン＋ギヤ | |
|---|---|---|---|
| 設定圧 MPa｛kgf/cm2｝ | 22.6｛230｝ | ||
| 旋回モータ形式 | アキシャルピストンモータ | ||
| 走行モータ形式 | アキシャルピストン2速モータ | ||
| 油圧作動油 L | 全量57（タンク内油量42） | ||
単位は国際単位系のSI単位表示で、｛ ｝内は従来表示です。
[ ]内はキャブ仕様の数値を示します。

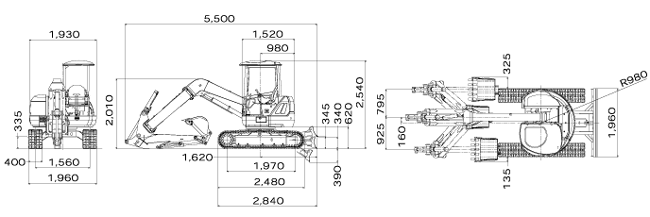

全体図
数値はシュー突起を含みません。
作動範囲図
| 項目＼ブームオフセット | 左最大オフセット | オフセット0 | 右最大オフセット |
|---|---|---|---|
| a-最大掘削半径 | 5,480 | 5,810 | 5,580 |
| a'-床面最大掘削半径 | 5,360 | 5,690 | 5,460 |
| b-最大掘削深さ | 3,850 | 4,180 | 3,950 |
| c-最大掘削高さ | 6,200 | 6,470 | 6,280 |
| d-最大ダンプ高さ | 4,640 | 4,910 | 4,720 |
| e-最小ダンプ高さ | 1,760 | 2,030 | 1,840 |
| f-最大垂直掘深さ | 2,570 | 2,850 | 2,650 |
| g-最小旋回半径 | 1,230 | 1,000 | 1,380 |
| h-同上時高さ | 4,800 | 5,070 | 4,880 |
数値はシュー突起を含みません。
