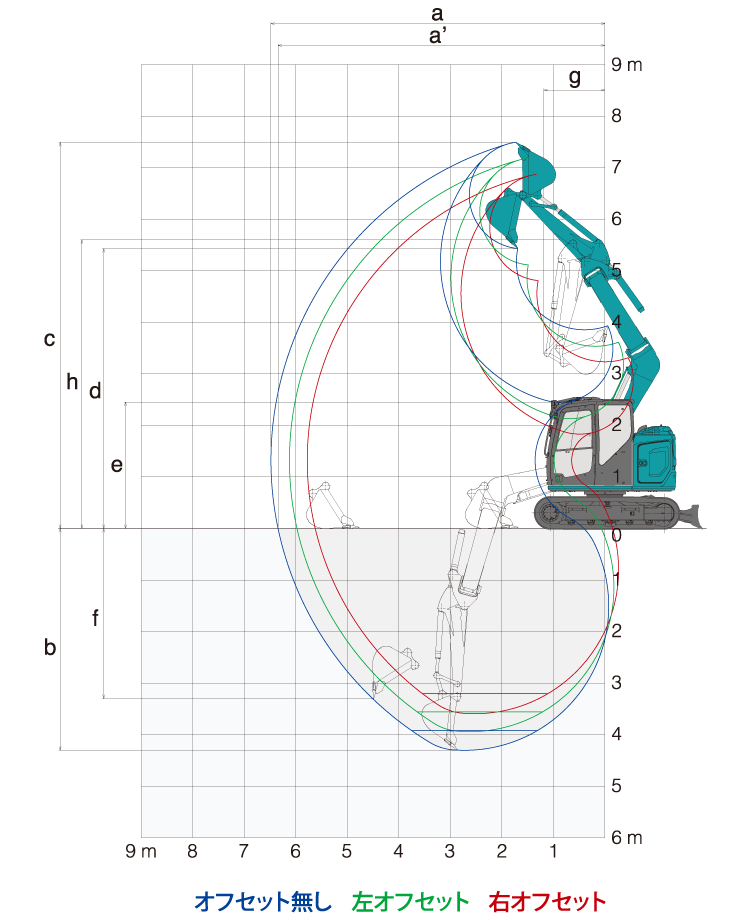

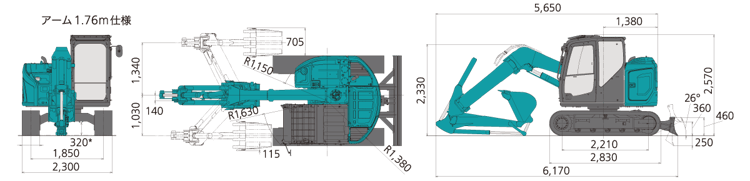

土木油圧ショベル後方超小旋回SK80SR+-7カタログお問い合わせ 製品に関するご留意事項 機能・性能スペック機能・性能スペック販売サービス窓口カタログお問い合わせメニュー 標準仕様ハイリーチクレーン仕様メニュー 標準仕様 主な仕様 機種名 SK80SR+ 本体形式 SK80SR+-7 車名及び型式 コベルコ YT09 性能 標準バケット容量(山積) m³ 0.28 旋回速度 min⁻¹{rpm} 11.5{11.5} 走行速度 km/h 5.0 / 2.7 登坂能力 %(度) 58(30) 最大掘削力 バケット kN{kgf} 60.1{6,128} アーム kN{kgf} 39.9{4,069} 質量 運転質量 kg 8,670 エンジン 型式 ヤンマー YDN-4TNV98CT 種類 4サイクル水冷4シリンダ直接噴射式排気ターボ過給付ディーゼル 定格出力 kW/min⁻¹{PS/rpm} 52.3/2,100{71.1/2,100} 燃料タンク容量 ℓ 120 ブレード 幅×高さ mm 2,300×460 作動範囲 mm 上360 / 下250 側溝堀機構 方式 パラレルブーム平行リンク式オフセット オフセット量(左/右) mm 左1,030 / 右1,340 油圧装置 油圧ポンプ 形式 可変容量アキシャルピストン2＋1ギヤ 設定圧 mPa{kgf/cm²} 29.4{300} 旋回モータ形式 定容量アキシャルピストンモータ(1個) 走行モータ形式 可変容量アキシャルピストンモータ(2個) 油圧作動油 ℓ 全量88(タンク内油量44) アタッチメント装着可能質量※ 増量ウエイト時 kg 900 単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。また、バケット容量、掘削力は新JISで表示しています。 標準ブーム、アーム1.76m仕様の値です。 全体図 （単位:mm） ＊印はシュー突起を含みません。 作動範囲図 （単位:mm） 項目 アーム(1.76m) ブームオフセット 左 オフセット0 右 a 最大掘削半径 6,110 6,480 5,780 a' 床面最大掘削半径 5,970 6,340 5,620 b 最大掘削深さ※ 3,940 4,300 3,600 c 最大掘削高さ※ 7,170 7,490 6,880 d 最大ダンプ高さ※ 5,110 5,430 4,810 e 最小ダンプ高さ※ 2,130 2,450 1,830 f 最大垂直掘深さ※ 2,960 3,300 2,640 g 最小旋回半径 1,490 1,210 2,040 h 同上時高さ※ 5,280 5,600 4,980 標準バケット容量(山積) 0.28m³ 項目 ロングアーム(2.06m) ブームオフセット 左 オフセット0 右 a 最大掘削半径 6,390 6,750 6,050 a' 床面最大掘削半径 6,250 6,620 5,900 b 最大掘削深さ※ 4,240 4,600 3,900 c 最大掘削高さ※ 7,400 7,720 7,110 d 最大ダンプ高さ※ 5,340 5,660 5,040 e 最小ダンプ高さ※ 1,850 2,170 1,550 f 最大垂直掘深さ※ 3,270 3,610 2,950 g 最小旋回半径 1,490 1,310 2,040 h 同上時高さ※ 5,280 5,600 4,980 標準バケット容量(山積) 0.22m³ 印はシュー突起を含みません。バケット容量は新JIS表示です。 ハイリーチクレーン仕様 本体型式 SK80SR+-7 標準パケット容量(山積) m³ 0.28 最大吊り上げ能力 定置吊り txm 1.9×2.5 走行吊り txm 0.9×2.5 旋回速度 min⁻¹{rpm} 6.0{6.0}（クレーンモード時） 走行速度 km/h 1.8（クレーンモード時） 単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。また、バケット容量、掘削力は新JISで表示しています。 作動範囲図 （単位:mm） 定格荷重 （単位：t） 本体型式 SK80SR+-7 作業半径 定置吊り 走行吊り 2.5m 1.9 0.9 3.0m 3.5m 1.2 0.6 4.0m 0.9 ― 4.5m 0.7 5.0m 0.6 5.5m 0.5 クレーン作業に際しては取扱説明書に記載された注意事項を遵守してください。吊り荷走行作業は1速を使用してください。 装備品 標準装備 基本バケット0.28m³ アーム1.76m オフセットブーム増量ウエイト＋350kg 450mm等高シュー ストレートドーザ基本キャブ ROPS 格子Gアームレスト付サスペンションシート稼働機管理システム「MERiT」パーソナロックキー回転灯（ハイリーチクレーン仕様時） Bluetooth® (ハンズフリー）ラジオ水準器（ハイリーチクレーン仕様時）大型カラーモニタキャブ干渉防止装置高さ深さ制限左後方キャブミラー右・後方カメライーグルアイビューオートエアコン（内気循環・外気導入切替式） デフロスタ巻取り式シートベルトラゲッジトレイ大型カップホルダライフハンマ耳付2分割フロアマット LEDルームライト 前方作業灯（アタッチメント;2、上部本体右;1）ダブルエレメントエアクリーナ間欠&ライズアップワイパスマートフォンホルダー K-EYE ALERTの装備については該当ページにて詳細をご確認ください。 「BluetoothⓇ」はBluetoothSIG,Inc.の登録商標です。 オプション装備 ブレーカ配管ハイリーチクレーンロングアーム2.06m 450mmフラットシュー 縦格子（1面）下部 縦格子（2面）下部、前部 アームレスト付シート 寒冷地用作動油マルチコントロールキャブ2ライト消火器 黄色回転警告灯 走行アラーム IDキーキャブレインバイザ 下部本体アンダカバー（t9mm） 1WAYコール増設トラックガイド工具グリスガン600mm等高シュー600mm三角 シュー 2450mm幅ドーザブレードフロントロールスクリーン
