後方超小旋回ミニショベル SK10SR

主要諸元Main Specifications

機種名 SK10SR
本体型式 SK10SR-3

ホルナビ対応

2DMG 3DMG 2DMC 3DMC

※ MGは「マシンガイダンス」、MCは「マシンコントロール」を指します。
※ 2DMGはスイングできません。

質量

機械質量kg 1,040
機体質量kg 820

バケット

標準バケット容量 山積m3 0.028
平積m3 0.020
標準バケット幅mm 400 (サイドカッタ含む)

エンジン

型式 ヤンマー3TNV70-WBVB
種類 立型水冷3気筒ディーゼル
定格出力kW/min-1{PS/rpm} 9.2 / 2,000 {12.5 / 2,000}
燃料タンク容量L 12

性能

走行速度km/h 1速 2.1 / 2速 4.0
旋回速度min-1{rpm} 10.0 {10.0}
登坂能力%(度) 47 (25)
最大掘削力(バケット)kN{kgf} 13.7 {1,400}
接地圧kPa{kgf/cm2 24.7 {0.25}

ブレード

幅×高さmm 1,000 / 830×210
作動範囲mm 上210/下230

側溝堀機構

方式 ブームスイング方式
角度 左50/右90

走行装置

シュー形式 ゴムクローラ
シュー幅mm 180

油圧装置

油圧ポンプ 形式 可変容量アキシャルピストン2
設定圧MPa{kgf/cm2 20.6 {210}×2
旋回モータ形式 定容量形ギヤ式
走行モータ形式 可変容量アキシャルピストンモータ
油圧作動油L 全量14.3 (タンク内油量7.4)

単位は国際単位系のSI単位表示で、{ }内は従来表示です。
[ ]内はキャブ仕様の数値を示します。

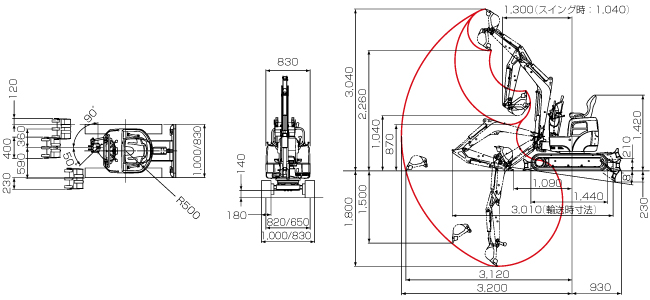

全体図Dimensions

単位:mm

SK10SR-3 全体図
