後方超小旋回ショベル アセラ・ジオスペック SK45SR

機種名 SK45SR
本体型式 SK45SR-6E
車名および型式 コベルコ YDM-PS04/PH09
クローラ仕様 ゴムクローラ 鉄クローラ

ホルナビ対応

2DMG 3DMG 2DMC 3DMC

※ MGは「マシンガイダンス」、MCは「マシンコントロール」を指します。
※ 2DMGはスイングできません。

質量

機械質量(キャノピ仕様/キャブ仕様)kg 4,470 / 4,590 4,610 / 4,730
機体質量(キャノピ仕様/キャブ仕様)kg 3,520 / 3,640 3,660 / 3,780
接地圧(キャノピ仕様/キャブ仕様)kPa{kgf/cm2} 25.6 {0.26} / 26.3 {0.27} 27.2 {0.28} / 27.9 {0.28}

バケット

標準バケット容量 山積m3 0.14
平積m3 0.11
標準バケット幅mm 600

エンジン

型式 ヤンマーYDM-4TNV88C
種類 水冷4気筒直接噴射式ディーゼル
定格出力kW/min-1{PS/rpm} 27.9 / 2,400 {37.9 / 2,400}
燃料タンク容量L 75

性能

走行速度km/h 1速 2.2 / 2速 4.0 1速 2.1 / 2速 3.7
旋回速度min-1{rpm} 8.5 {8.5}
登坂能力%(度) 58 (30)
最大掘削力 バケットkN{kgf} 35.2 {3,590}
アームkN{kgf} 20.9 {2,100}

ブレード

幅×高さmm 1,960×345
作動範囲mm 上465 下335

側溝掘機構

方式 ブームスイング方式
角度 左70 右59

走行装置

シュー形式 ゴムクローラ 鉄クローラ
シュー幅mm 400

油圧装置

油圧ポンプ 形式 可変容量アキシャルピストン+ギヤ
設定圧MPa{kgf/cm2 23.0 {235}
旋回モータ形式 アキシャルピストンモータ
走行モータ形式 可変容量アキシャルピストンモータ
油圧作動油L 全量57.7 (タンク内油量27.9)

※単位は国際単位系のSI単位表示で、{ }内は従来表示です。

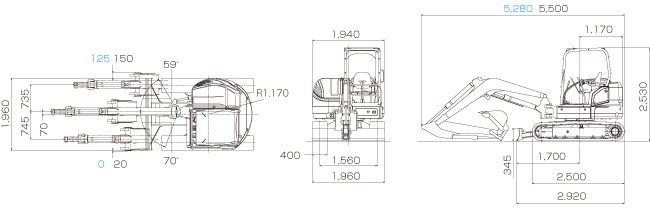

全体図Dimensions

単位:mm

SK45SR-6 全体図

図はSK55SRキャノピ仕様。
数値はキャノピ仕様/キャブ仕様同値で、青文字はSK45SRのものです。

作動範囲図Working Ranges

単位:mm

SK45SR-6 作動範囲図

図はSK55SRキャノピ仕様。
SK55SRはキャノピ仕様/キャブ仕様同値で、青文字はSK45SRのものです。
※SK45SRキャブ仕様も同値です。
