通常型ショベル（従来機製品情報） アセラ・ジオスペック SK200[SK210LC]

SK200[SK210LC]の最新モデル「SK200[SK210LC]-10」の製品情報はこちら

ACERA GEOSPEC
SK200-9
主要諸元
全体図
作動範囲図
カタログ
ダウンロード

主要諸元Main Specifications

機種名 SK200 SK210LC
本体型式 SK200-9 SK210LC-9
車名および型式 コベルコ WDR-YN13 / YQ13

性能

標準バケット容量m3 0.8
旋回速度min-1｛rpm｝ 12.5｛12.5｝
走行速度km / h 6.0 / 3.6
登坂能力%（度） 70（35）
最大掘削力 バケットkN｛kgf｝ 143｛14,600｝（157｛16,000｝※）
アームkN｛kgf｝ 102｛10,400｝（112｛11,400｝※）

質量（標準シュー装着時）

運転質量kg 19,900 20,300

エンジン

型式 日野J05E-TJ
種類 インタークーラターボ付直接噴射式ディーゼル
定格出力kW / min-1｛PS / rpm｝ 117 / 2,000 {159 / 2,000}
燃料タンク容量L 370

油圧装置

油圧ポンプ 形式 2連可変容量アキシャルピストン＋1ギヤ
設定圧MPa｛kgf / cm2｝ 34.3｛350｝（37.8｛385｝※）
旋回モータ形式 アキシャルピストンモータ（1個）
走行モータ形式 可変容量アキシャルピストンモータ（2個）
油圧作動油L 全量230（タンク内油量130）

単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。また、バケット容量、掘削力は新JISで表示しています。
※はパワーアップ時の値です。

全体図Dimensions

全体図

アーム（2.94m）、0.8m3バケット装着時。
※印はシュー突起を含みません。[ ]内はLCタイプ。

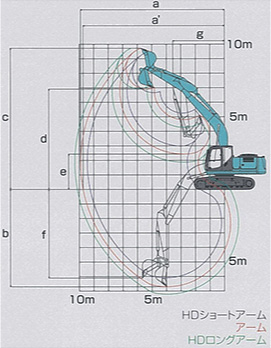

作動範囲図Working Ranges

作動範囲図

●バケットを反転すれば、ショベル作業ができます。

単位:mm

アームの種類 HDショートアーム
（2.4m）		 アーム
（2.94m）		 HDロングアーム
（3.5m）
a-最大掘削半径 9,420 9,900 10,340
a'-床面最大掘削半径 9,240 9,730 10,170
b-最大掘削深さ* 6,160 6,700 7,260
c-最大掘削高さ* 9,510 9,720 9,750
d-最大ダンプ高さ* 6,680 6,910 6,970
e-最小ダンプ高さ* 2,980 2,430 1,870
f-最大垂直掘深さ* 5,570 6,100 6,470
g-最小旋回半径 3,560 3,540 3,480
標準バケット容量（山積） 0.93m3 0.8m3 0.7m3

*印はシュー突起を含みません。バケット容量は新JIS表示です。

カタログダウンロードCatalog Download

カラーカタログ

PDF形式（4.3MB）

CAD図提供サービス

技術情報

CAD図提供サービス、クレーン接地圧／反力計算サービス
