主要諸元Main Specifications
| 機種名 | SK330 | SK350LC |
|---|---|---|
| 本体型式 | SK330-9 | SK350LC-9 |
| 車名および型式 | コベルコ UDS-LC12/YC12 | |
性能
| 標準バケット容量m3 | 1.4 | |
|---|---|---|
| 旋回速度min-1｛rpm｝ | 9.7｛9.7｝ | |
| 走行速度km/h | 5.4 / 3.2 | |
| 登坂能力%（度） | 70（35） | |
| 最大掘削力 | バケットkN｛kgf｝ | 222｛22,700｝（244｛24,900｝※） |
| アームkN｛kgf｝ | 165｛16,800｝（181｛18,500｝※） | |
質量（標準シュー装着時）
| 運転質量kg | 34,000 | 34,800 |
|---|
エンジン
| 型式 | 日野J08E-UV |
|---|---|
| 種類 | インタークーラターボ付直接噴射式ディーゼル |
| 定格出力kW/min-1｛PS/rpm｝ | 201 / 2,100｛273 / 2,100｝ |
| 燃料タンク容量L | 580 |
油圧装置
| 油圧ポンプ | 形式 | 2連可変容量アキシャルピストン＋1ギヤ |
|---|---|---|
| 設定圧MPa｛kgf/cm2｝ | 34.3｛350｝（37.8｛385｝※） | |
| 旋回モータ形式 | アキシャルピストンモータ（1個） | |
| 走行モータ形式 | 可変容量アキシャルピストン2速モータ（2個） | |
| 油圧作動油L | 全量413（タンク内油量245） | |
単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。また、バケット容量、掘削力は新JISで表示しています。
※印はパワーアップ時の値です。
全体図Dimensions
HDアーム（3.3m）、1.4m3バケット装着時。
*印はシュー突起を含みません。［ ］内はLCタイプ。

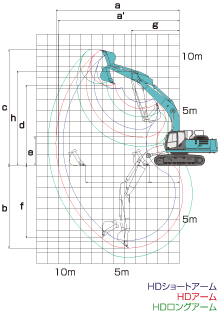

作動範囲図Working Ranges
●バケットを反転すれば、ショベル作業ができます。
単位:mm
| 項目＼アームの種類 | HDショートアーム（2.6m） | HDアーム（3.3m） | HDロングアーム（4.15m） |
|---|---|---|---|
| a-最大掘削半径 | 10,610 | 11,260 | 11,970 |
| a'-床面最大掘削半径 | 10,400 | 11,060 | 11,790 |
| b-最大掘削深さ* | 6,860 | 7,560 | 8,410 |
| c-最大掘削高さ* | 10,260 | 10,580 | 10,700 |
| d-最大ダンプ高さ* | 7,060 | 7,370 | 7,530 |
| e-最小ダンプ高さ* | 3,320 | 2,620 | 1,770 |
| f-最大垂直掘深さ* | 5,840 | 6,610 | 7,150 |
| g-最小旋回半径 | 4,450 | 4,370 | 4,430 |
| h-同上時高さ* | 8,750 | 8,640 | 8,650 |
| 標準バケット容量（山積） | 1.6m3 | 1.4m3 | 1.2m3 |
*印はシュー突起を含みません。バケット容量は新JIS表示です。
