| 機種名 | SK80SR+ |
|---|---|
| 本体型式 | SK80SR+-3E |
| 車名および型式 | コベルコ YDN-YT08/YR11 |
| 2DMG | 3DMG | 2DMC | 3DMC |
|---|---|---|---|
| ○ | ○ | － | － |
※ MGは「マシンガイダンス」、MCは「マシンコントロール」を指します。
| 標準バケット容量m3 | 0.28 | |
|---|---|---|
| 旋回速度min-1｛rpm｝ | 11.5｛11.5｝ | |
| 走行速度km/h | 5.3 / 2.6 | |
| 登坂能力%（度） | 70（35） | |
| 最大掘削力 | バケットkN｛kgf｝ | 52.5 ｛5,350｝ |
| アームkN｛kgf｝ | 40.0 ｛4,080｝ | |
| 運転質量kg | 8,350 |
|---|
| 型式 | いすゞ4LE2XDPA |
|---|---|
| 種類 | ターボ付直接噴射式ディーゼル |
| 定格出力kW/min-1｛PS/rpm｝ | 41 / 2,000｛57 / 2,000｝ |
| 燃料タンク容量L | 120 |
| 油圧ポンプ | 形式 | 可変容量アキシャルピストン２＋1ギヤ |
|---|---|---|
| 設定圧kN｛kgf/cm2｝ | 29.4 ｛300｝ | |
| 旋回モーター形式 | アキシャルピストンモータ（1個） | |
| 走行モータ形式 | 可変容量アキシャルピストンモータ（2個） | |
| 油圧作動油L | 全量85 (タンク内油量36) | |

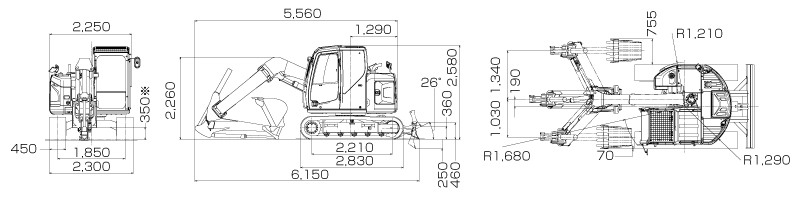

＊印はシュー突起を含みません。
オフセットO
左最大オフセット
右最大オフセット
単位:mm

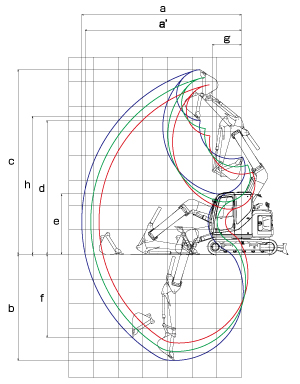

| 項目＼アームの種類 | アーム （1.76m） |
ロングアーム （2.06m） |
||||
|---|---|---|---|---|---|---|
| ブームオフセット | 左最大オフセット | オフセットO | 右最大オフセット | 左最大オフセット | オフセットO | 右最大オフセット |
| a-最大掘削半径 | 6,110 | 6,480 | 5,780 | 6,390 | 6,750 | 6,050 |
| a'-床面最大掘削半径 | 5,970 | 6,340 | 5,620 | 6,250 | 6,620 | 5,900 |
| b-最大掘削深さ* | 3,940 | 4,300 | 3,600 | 4,240 | 4,600 | 3,900 |
| c-最大掘削高さ* | 7,180 | 7,500 | 6,880 | 7,410 | 7,730 | 7,110 |
| d-最大ダンプ高さ* | 5,110 | 5,430 | 4,810 | 5,340 | 5,660 | 5,040 |
| e-最小ダンプ高さ* | 2,130 | 2,450 | 1,830 | 1,850 | 2,170 | 1,550 |
| f-最大垂直掘深さ* | 3,020 | 3,370 | 2,700 | 3,360 | 3,710 | 3,040 |
| g-最小旋回半径 | 1,420 | 1,220 | 2,040 | 1,440 | 1,320 | 2,040 |
| h-同上時高さ* | 5,280 | 5,600 | 4,980 | 5,280 | 5,600 | 4,980 |
| 標準バケット容量（山積） | 0.28m3 | 0.22m3 | ||||
*印はシュー突起を含みません。バケット容量は新JIS表示です。
