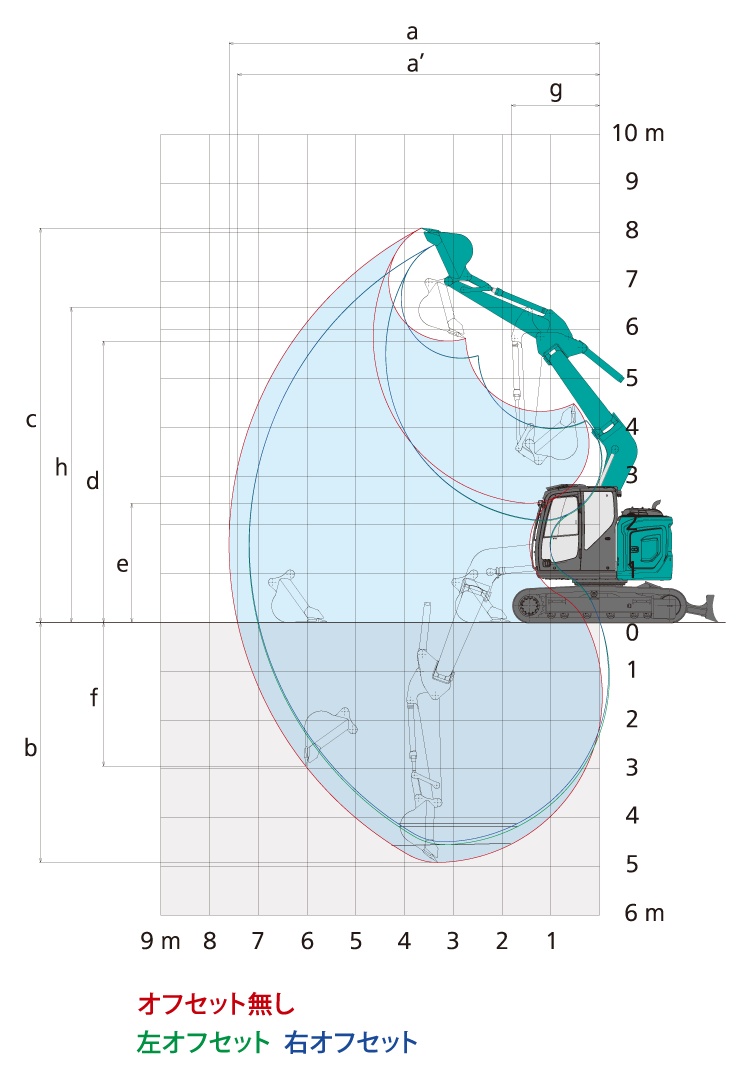

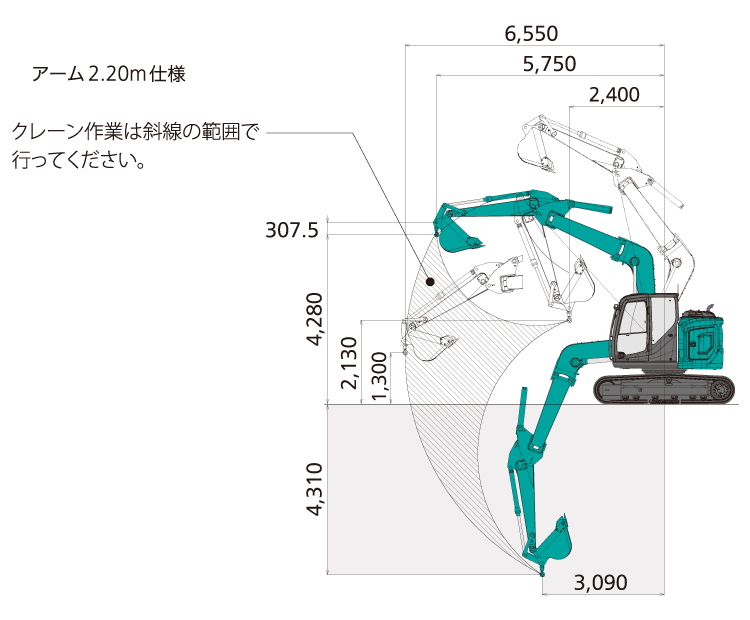

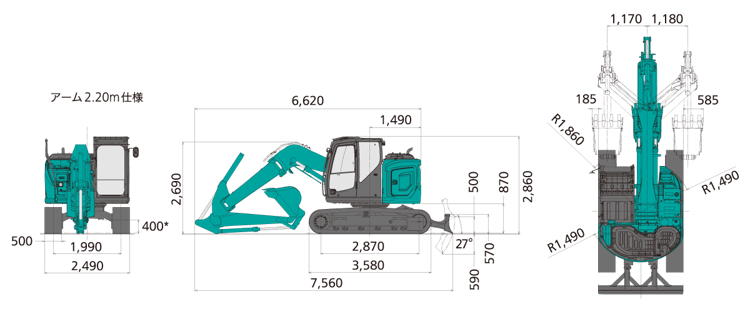

土木油圧ショベル後方超小旋回SK130SR+-7カタログお問い合わせ 製品に関するご留意事項 機能・性能スペック機能・性能スペック販売サービス窓口お問い合わせメニュー 標準仕様ハイリーチクレーン仕様メニュー 標準仕様 主な仕様 機種名 SK130SR+ 本体型式 SK130SR+-7 車名及び型式 コベルコ YV09 性能 標準バケット容量(山積) m³ 0.45 旋回速度 min⁻¹{rpm} 11.0 {11.0} 走行速度 km/h 5.6/3.4 登坂能力 %(度) 70 (35) 最大掘削力※1 バケット kN{kgf} 92.9 {9,476} アーム kN{kgf} 61.9 {6,314} 質量 接地圧 運転質量 kg 14,200 接地圧 kPa 45 エンジン 型式 いすゞ 4JJ1XDRA 種類 4サイクル水冷頭上カム軸式直列、直噴射式排気ターボ過給式付 定格出力※2 (ファン付き) kW/min⁻¹{PS/rpm} 80.7/2,200 {109.7/2,200} (ファン無し) kW/min⁻¹{PS/rpm} 86.0/2,200 {116.9/2,200} 燃料タンク容量 ℓ 186 尿素水タンク容量 ℓ 26 ブレード 幅×高さ mm 2,490×570 作動範囲 mm 上500 / 下590 側溝堀機構 方式 パラレルブーム平行リンク式オフセット オフセット量(左/右) mm 左1,170 / 右1,180 油圧装置 油圧ポンプ 形式 可変容量アキシャルピストン2＋1ギヤ mPa{kgf/cm²} 34.3 {350} 旋回モータ形式 定容量アキシャルピストンモータ(1個) 走行モータ形式 可変容量アキシャルピストンモータ(2個) 油圧作動油 ℓ 全量186 (タンク内油量89.9) アタッチメント装着可能質量※3 標準ウエイト時 kg 1,240 標準＋追加ウエイト時 kg 1,450 単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。また、バケット容量、掘削力は新JISで表示しています。 標準ブーム、アーム2.20m仕様の値です。 実際に使用している回転数はHモードで2,000回転です。 2.20ｍ標準アーム500㎜等高シューブレーカ配管ハイリーチクレーン®仕様です。 全体図 （単位:mm） ＊印はシュー突起を含みません。 作動範囲図 （単位:mm） 項目 アーム(2.20m) ブームオフセット 左 オフセット0 右 a 最大掘削半径 7,180 7,600 7,160 a' 床面最大掘削半径 6,990 7,420 6,980 b 最大掘削深さ※ 4,520 4,920 4,500 c 最大掘削高さ※ 7,750 8,090 7,740 d 最大ダンプ高さ※ 5,430 5,770 5,420 e 最小ダンプ高さ※ 2,110 2,440 2,100 f 最大垂直掘深さ※ 2,620 2,940 2,610 g 最小旋回半径 1,880 1,830 2,130 h 同上時高さ※ 6,120 6,460 6,110 標準バケット容量(山積) 0.45m³ 項目 ロングアーム(2.50m) ブームオフセット 左 オフセット0 右 a 最大掘削半径 7,440 7,860 7,420 a'床面最大掘削半径 7,260 7,690 7,240 b 最大掘削深さ※ 4,810 5,220 4,800 c 最大掘削高さ※ 7,910 8,250 7,900 d 最大ダンプ高さ※ 5,590 5,930 5,580 e 最小ダンプ高さ※ 1,820 2,150 1,810 f 最大垂直掘深さ※ 2,900 3,230 2,890 g 最小旋回半径 1,930 1,870 2,190 h 同上時高さ※ 6,130 6,470 6,120 標準バケット容量(山積) 0.38m³ 印はシュー突起を含みません。バケット容量は新JIS表示です。 ハイリーチクレーン仕様 仕様 本体型式 SK130SR+-7 運転質量 kg 14,300 標準バケット容量(山積) m³ 0.45 最大吊り上げ能力 定置吊り t×m 2.9×2.5 走行吊り t×m 1.4×2.5 旋回速度 min⁻¹{rpm} 6.0 {6.0} (クレーンモード時) 走行速度 km/h 2.7 (クレーンモード時) 単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。また、バケット容量、掘削力は新JISで表示しています。 作動範囲図 （単位:mm） 定格荷重 標準2.2ｍアームの数値（単位：t） 作業半径 定置吊り 走行吊り 2.4m 2.9 1.4 2.5m 2.9 1.4 3.0m 2.3 1.1 3.5m 1.8 0.9 4.0m 1.4 0.7 4.5m 1.1 0.5 5.0m 0.9 ― 5.5m 0.8 6.0m 0.7 6.5m 0.6 走行時の最大リーチ 4.5mクレーン作業に際しては取扱説明書に記載された注意事項を遵守してください。吊り荷走行作業は1速を使用してください。 装備品 標準装備 基本バケット0.45m³アーム2.20m オフセットブーム500mm等高シュードーザブレードROPSキャブ開閉式トップガードアームレスト付サスペンションシート稼働機管理システム「MERiT」パーソナロックキーハイリーチクレーン®回転灯ハンズフリー搭載Bluetooth® ラジオ水準器ハンドホールド大型カラーモニタキャブ干渉防止装置高さ深さ制限左後方キャブミラー左右・後方カメライーグルアイビューオートエアコン（内気循環・外気導入切替式）デフロスタ巻取り式シートベルトラゲッジトレイ大型カップホルダライフハンマ耳付2分割フロアマットLEDルームライトLED前方作業灯（アタッチメント;2、上部本体右;1）ダブルエレメントエアクリーナ一回間欠&ライズアップワイパスマートフォンホルダーUSBポート24V電源 「BluetoothⓇ」はBluetoothSIG,Inc.の登録商標です。 オプション装備 ブレーカ配管ロングアーム2.50m500mmフラットシュー600mm等高シュー700mm等高シュー500mmボルト付ゴムパッドシュー縦格子1面・2面アームレスト付シートアームレスト付エアサスペンションシート追加カウンタウエイトボルトオンエッジドーザブレード（2,490mm）寒冷地用作動油マルチコントロールキャブ2ライト消火器走行アラームIDキーレインバイザ下部本体アンダカバー（t9mm）1WAYコール増設トラックガイド工具グリスガンフロントロールスクリーン0.24、0.31、0.38m³バケット
