機能・性能｜SK135SR-7/SK135SRLC-7

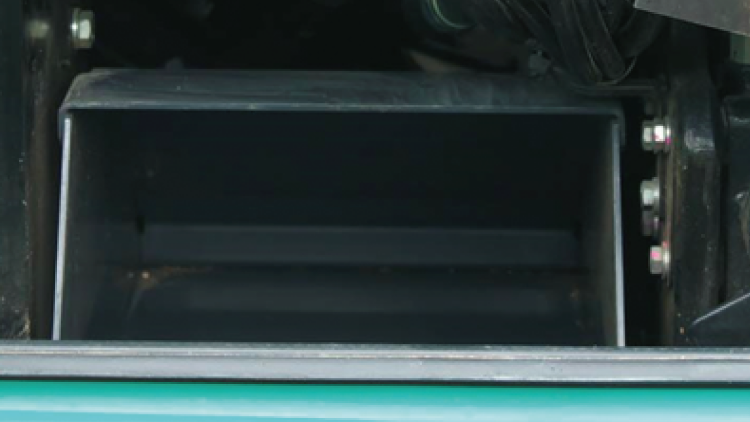

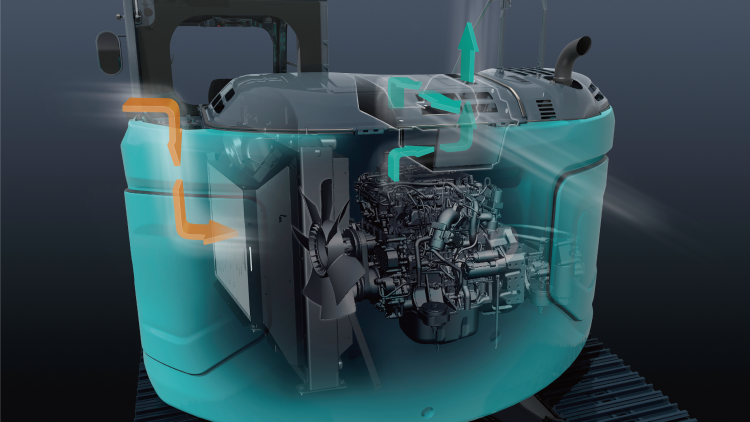

「極低騒音」の静かさ、iNDr

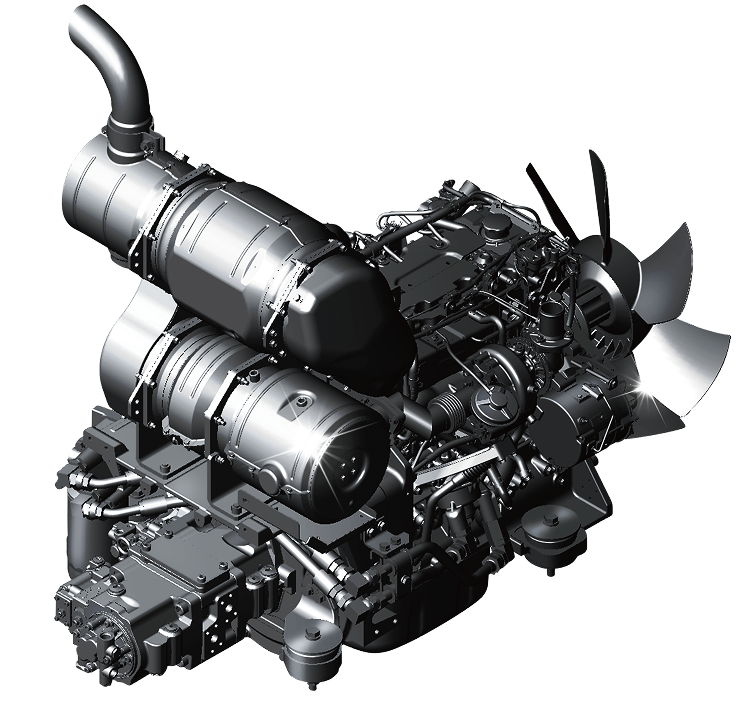

エンジンを冷却する空気の通り道を一本のダクトにすることにより、騒音エネルギーを吸収して
低騒音を実現しました。エンジンや冷却ファンの音をダクト内で吸収し、超低騒音の値をクリア。
コベルコは、規制値を超えた静かさを独自に「極低騒音」^※と呼んでいます。
近隣の住民にも、作業員にも、低騒音の環境をお届けできます。

「極低騒音」はコベルコの独自表現です。

冷却機器を維持するダスト除去

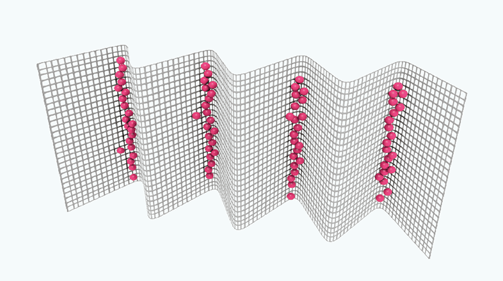

高密度メッシュフィルタで、吸気中のダストの侵入をブロック。冷却機器やエアクリーナの目詰まりを防ぎ、性能を維持します。波形のフィルタは、山部分で空気を通し、谷部分でダストを集じんするため、フィルタ自体の目詰まりも防ぎます。日常点検は iNDrフィルタを目視チェックするだけ。汚れが目立っていれば、工具なしで取り外して丸洗いできます。

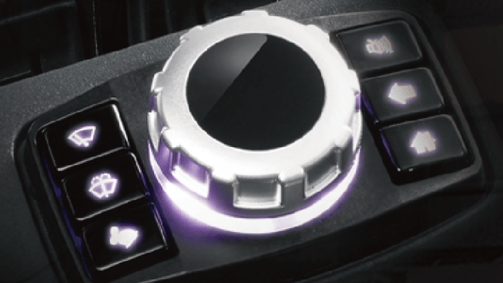

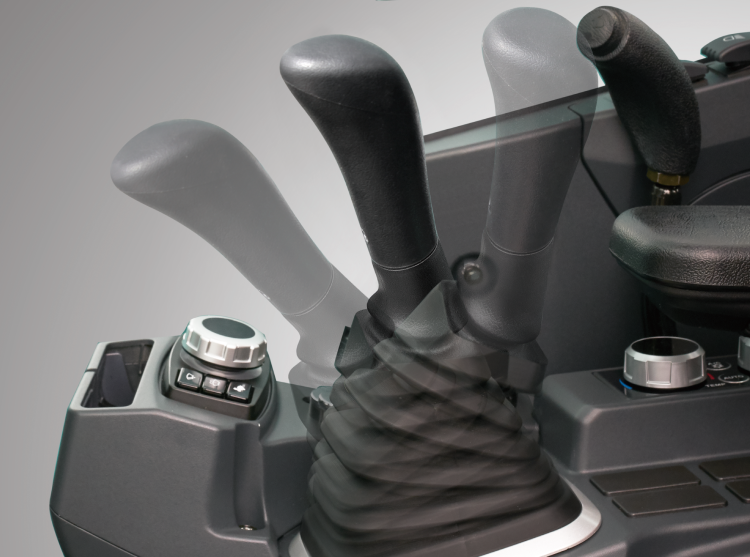

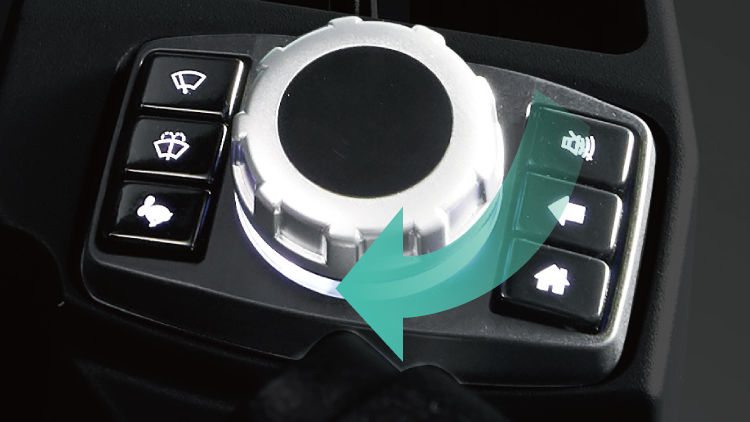

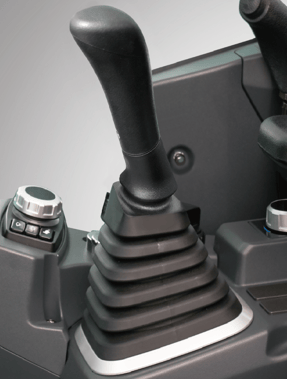

ジョグダイヤル

複数の操作をジョグダイヤルに集約し、操作をシンプルに行えます。
手袋をしたままでもストレスなく各種操作が可能です。

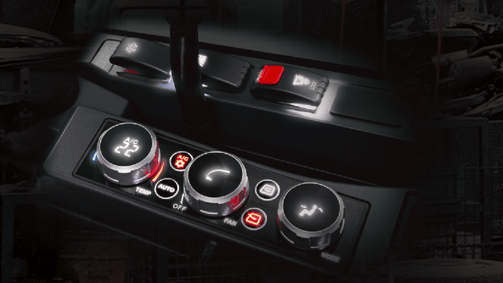

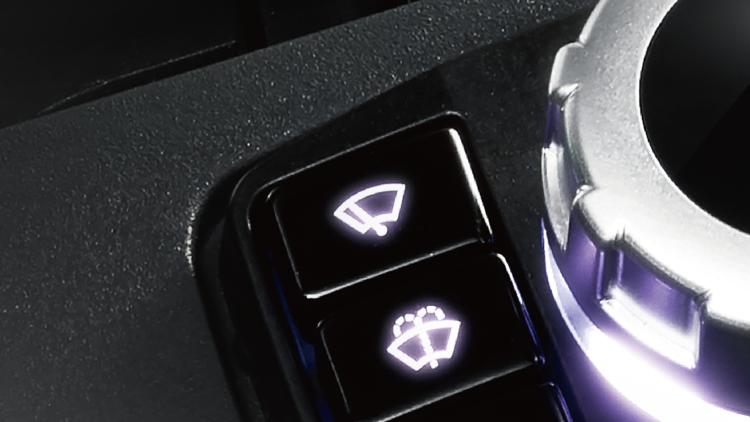

LEDバックライト

スイッチ、ダイヤルにLEDバックライトを採用。夜間も画面が見やすく、上質感を演出します。

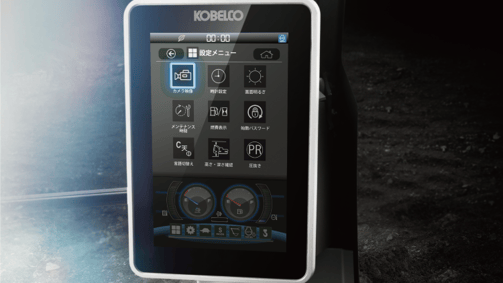

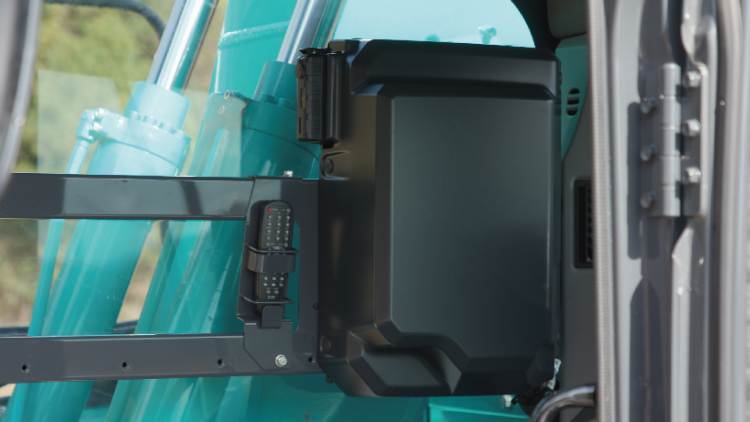

業界最大　大型10インチカラーモニタ

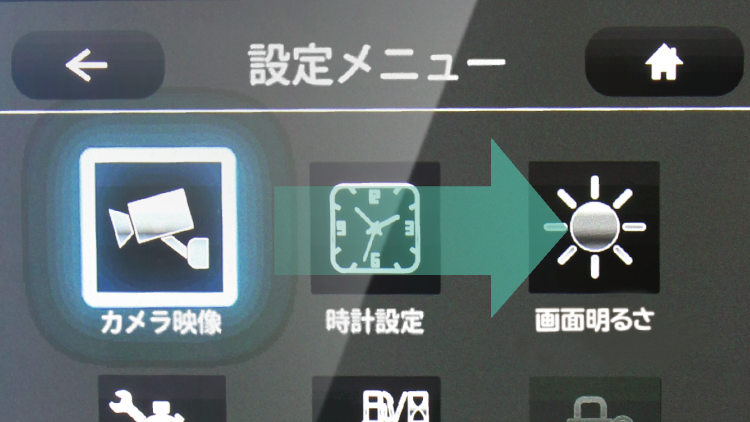

必要な情報を読み取りやすく、操作も簡単なメニュー画面。
車載カメラの映像が大きい画面で容易に確認でき、安全性に貢献します。また、各種操作も見やすくなりました。

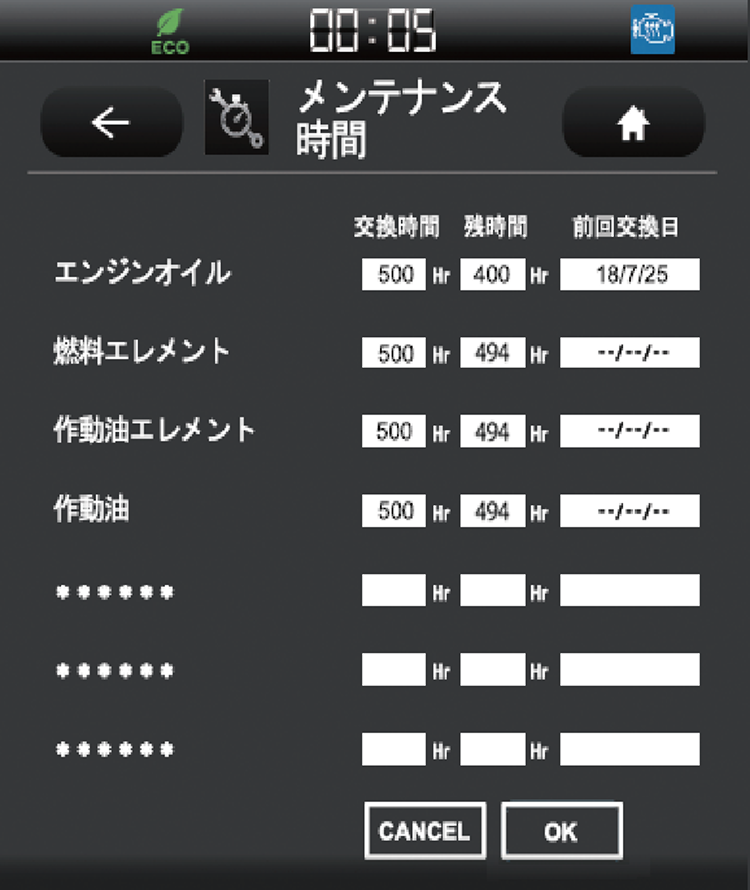

メンテナンス時間

フィルタ/オイル関連の交換時間を表示し、交換時間を超過するとアラームを吹鳴させることが可能です。（アラーム機能は事前の設定が必要です。）

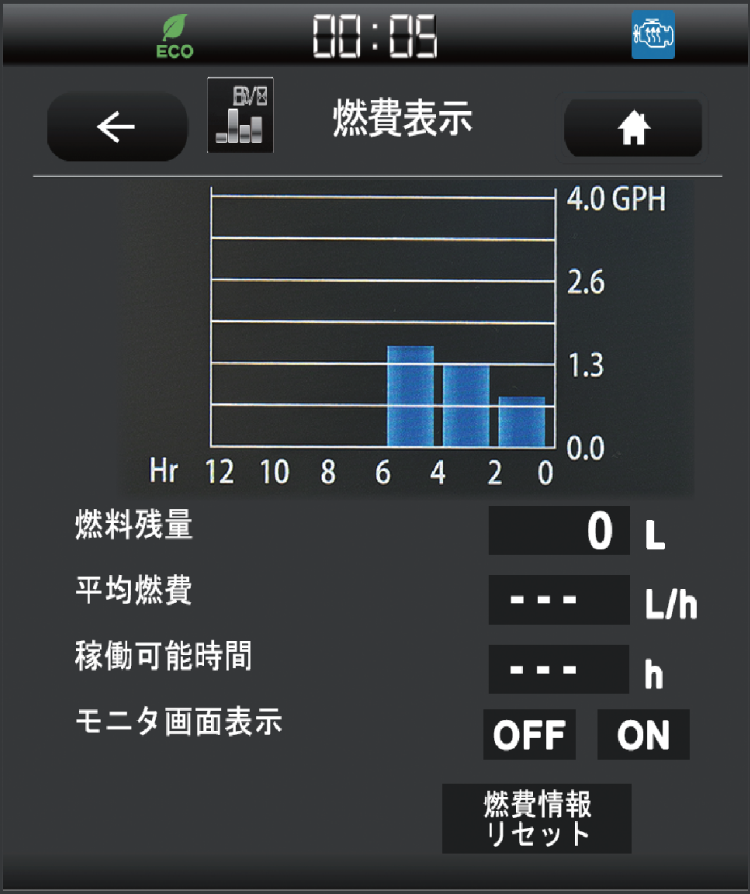

燃費表示機能

燃費残量、平均燃費、稼働可能時間を表示します。モニタ画面表示をONにすることでモニタ内に常時表示させることが可能です。

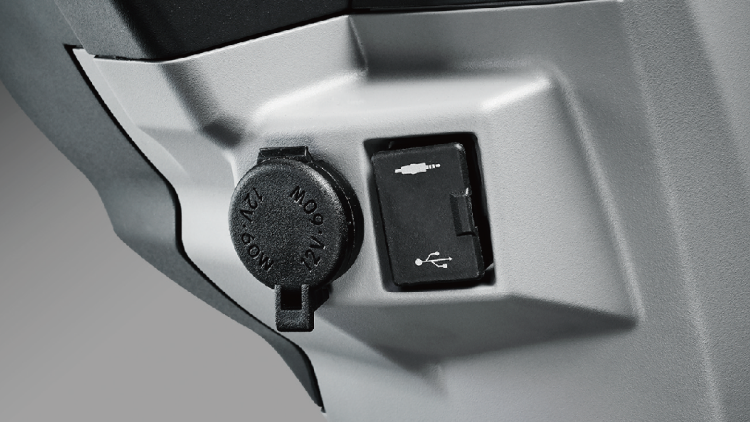

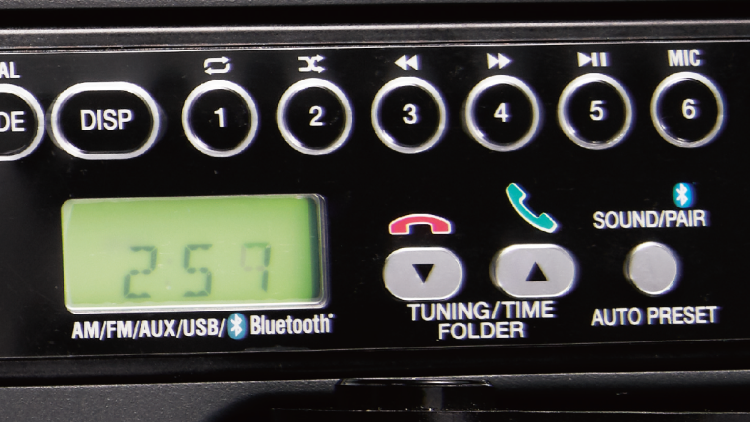

AM/FM Bluetooth^®（ハンズフリー）ラジオ^※2

燃費残量、平均燃費、稼働可能時間を表示します。モニタ画面表示をONにすることでモニタ内に常時表示させることが可能です。^※

広がる視界、広がる用途

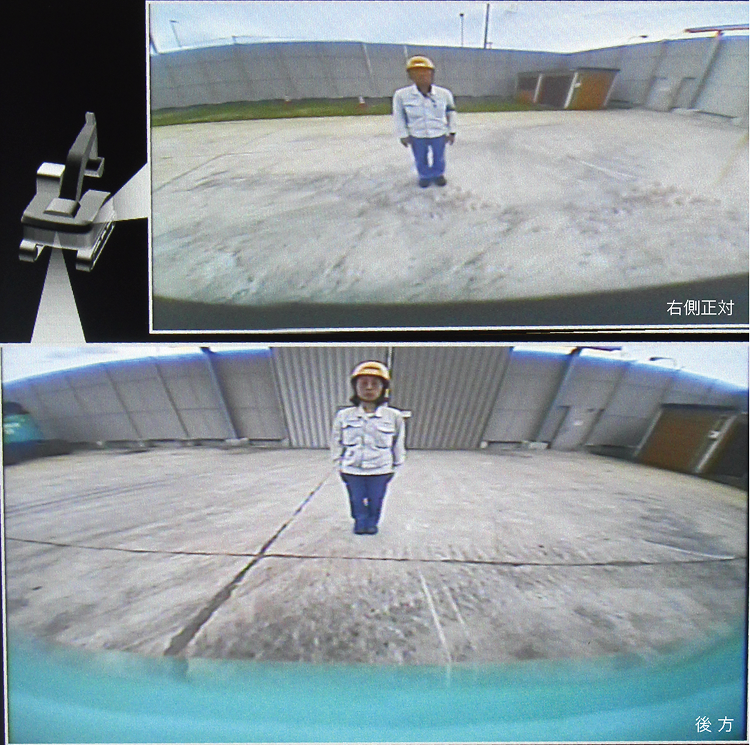

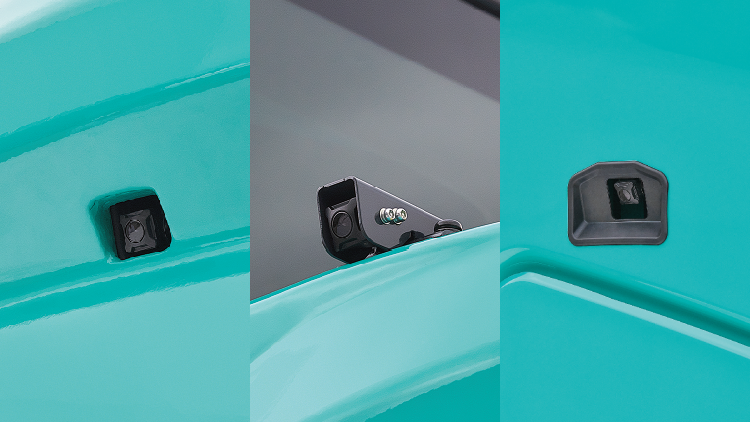

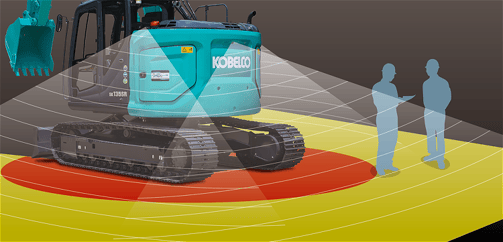

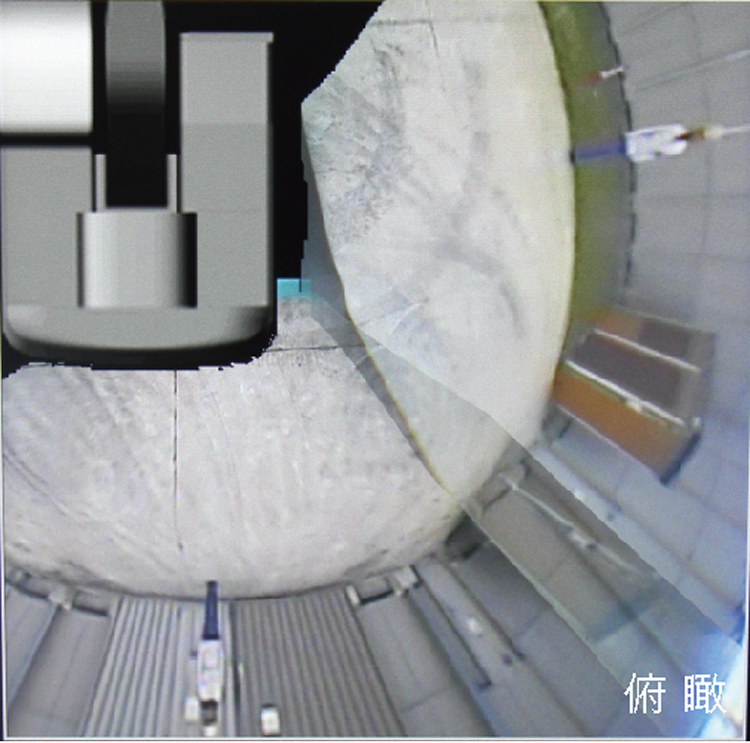

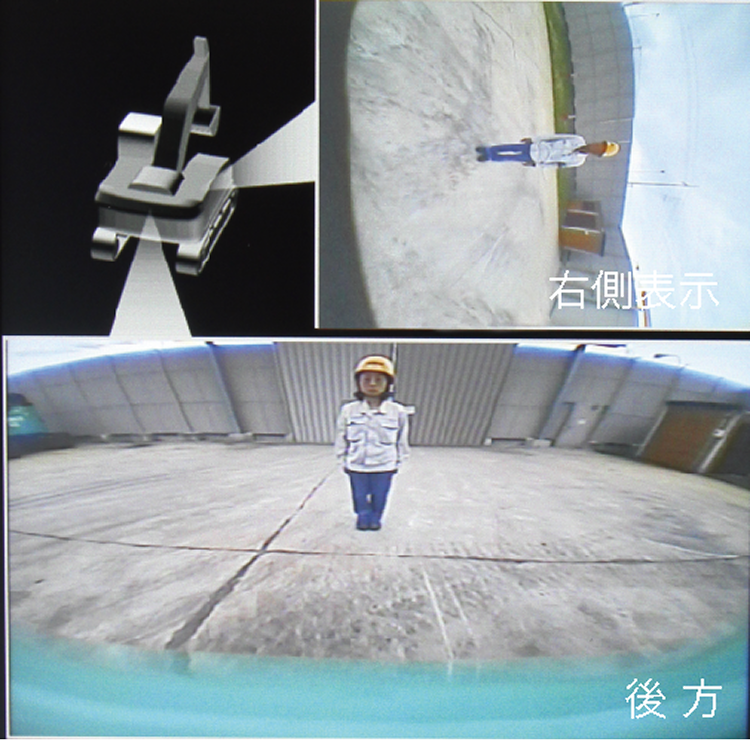

後方と側方に配置された広角カメラによる270度の映像が10インチカラーモニタに表示され、後方・左右の状況確認が可能となり、安全確認に貢献します。搭載されるカメラは周囲検知警報システムにも応用して、安全をサポートします。

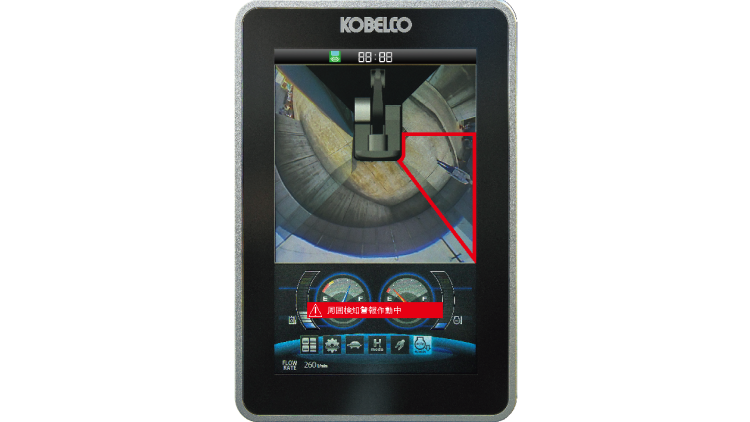

ディスプレイ表示

対象を検知すると、音と共に10インチカラーモニタに検知エリアを赤枠で表示しオペレータに注意を促します。

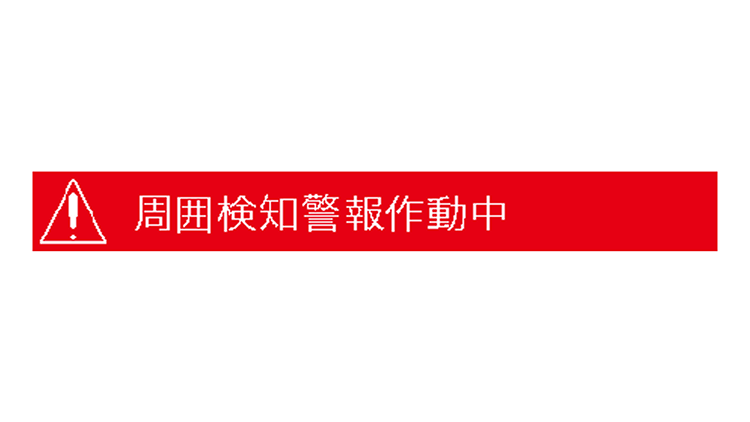

警告表示

検知領域にて人の姿を検知した状態で、走行、または旋回操作した際に表示し、アラームを発報します。

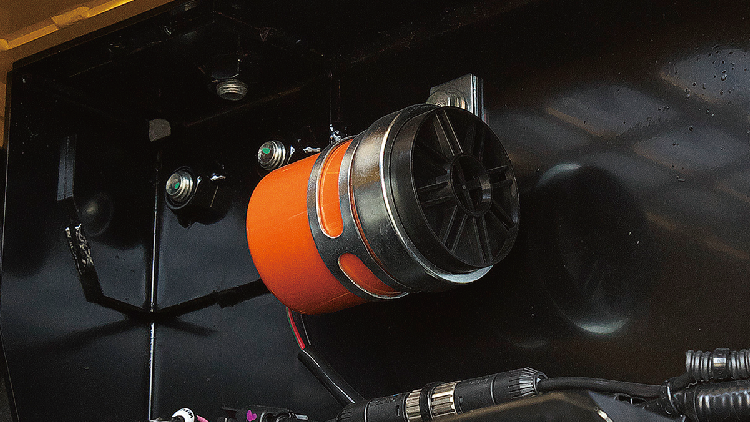

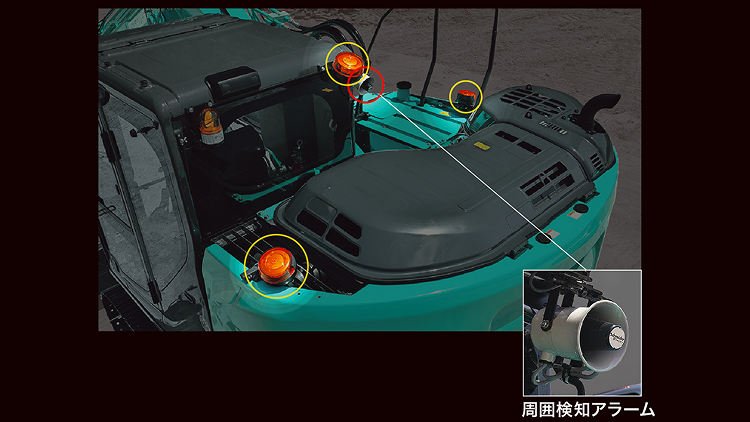

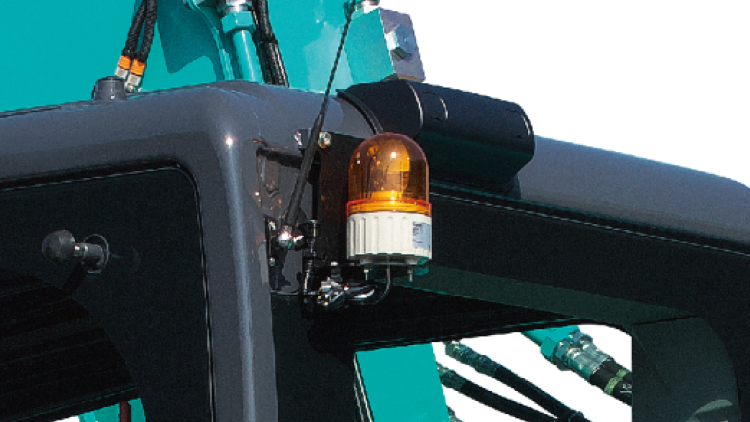

周囲検知警告灯・周囲検知アラーム^※

OPITON

検知エリア内の作業者に警告を促す周囲検知警告灯、周囲検知アラームを設定。

K-EYE ALERT		機械周囲270°内の人体検知	減速・停止	キャブ内警報	周囲検知警告灯周囲検知アラーム	ドライブレコーダ機能
K-EYE ALERT		◎	‒	◎	△	‒

本システムをお使いになる前には、必ず取扱説明書をお読み頂き、システムについて理解し、正しくお使いください。
本システムは、機械後方側及び側方にいる人を検知した場合にオペレータに知らせるシステムです。
本システムは、周囲検知警報システムです。人を検知した場合に旋回や走行操作を自動で減速停止する機能ではありません。
本システムは、あらゆる条件にて検知を行い、お知らせする機能ではありません。性能には限界があり、システムに頼った操作や、間違った操作をした場合には、事故が発生するおそれがあります。
カメラの撮像範囲外に対象物がある場合、機能は作動しません。
本システムは直立した人らしき姿、姿勢を検知対象にしています。姿勢や身長、対象と機械の高低差によってはシステムが正しく検知しない可能性があります。
旋回速度や人の移動が速い時、性能を十分に発揮できない可能性があります。
検知する対象物の状況（急に飛び出してくる、周囲と同系統色など）、カメラの状況（レンズ面に付着物があるなど）、作業環境・内容（悪天候、夜間など）によっては機能が正しく作動しない、または性能を十分に発揮できない可能性があります。
本システムが作動した場合には、機械の操作を止めて、機械周囲の状況を確認し、安全に作業ができることを確認した後に機械を操作してください。
本システムは、下記のような物を検知する場合があります。
- 樹木や草木、岩などの自然物。
- 機械の周囲にある他の機械や資材、設備など。
- 機械の周囲にある他の機械、樹木、資材、設備などの影。
- 斜面や路面の凹凸、わだち、水たまり。
- 自機のドーザー

ヒトの姿を検知すると、警告 / 減速 / 停止。ヒト検知が安全性と作業効率の両立を実現します。

ヒトの姿を検知するように開発された本システムは周囲検知による注意喚起と衝突軽減システムにより、作業効率と安全性の向上に貢献します。
検知対象をヒトの姿とすることで、特別な装備や保護具を身に着けていなくても検知が可能となり、警告 / 減速 / 停止の制御を行います。不意に第三者が作業中の機械に接近した場合にも安全をサポートして、新たな現場の安全性向上を提案します。

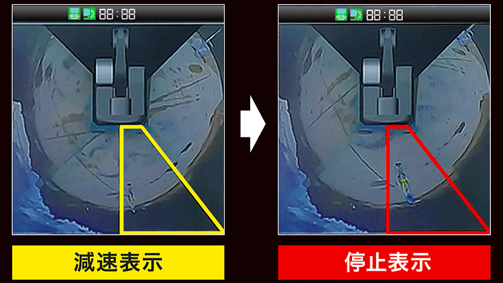

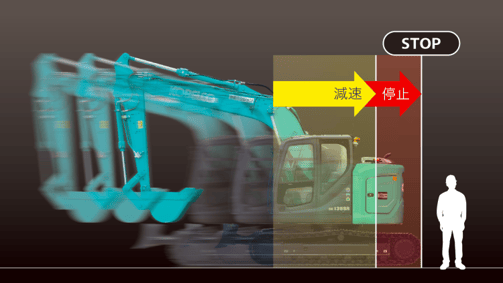

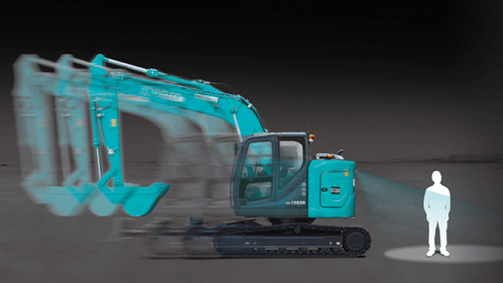

走行時の制動イメージ

オペレータと周囲に注意喚起を行うとともに、減速制御を開始。停止エリア内まで接近すると停止制御を行います。オペレータが周囲作業者に気が付かず、走行を行った際の衝突事故発生の抑制に貢献します。^※

減速制御は走行時に限り、旋回時は停止制御のみとなります。

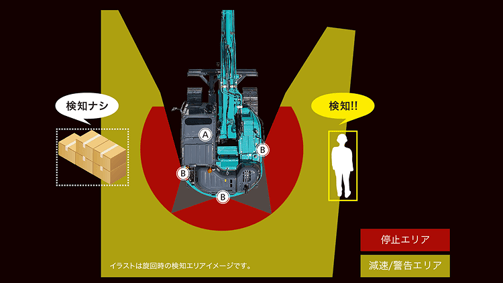

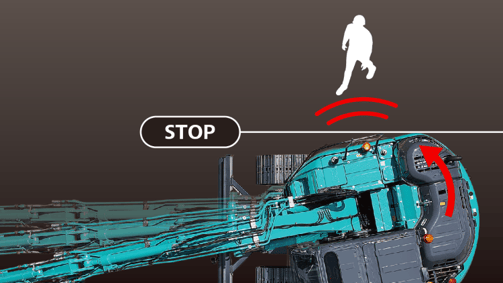

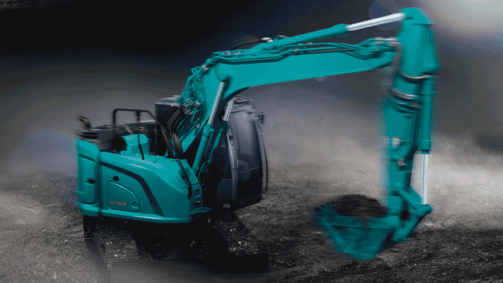

始動時、旋回時の制御イメージ

機械の操作が可能な状態で検知エリア内にヒトの姿を検知すると、オペレータと周囲に注意喚起を行うとともに旋回、または走行動作を停止します。^※

停止制御が働いた場合もアーム・ブーム・バケットの操作は可能です。

安全性と作業効率の両立を実現。カメラとK-EYE PRO2.0専用コントローラがヒトの姿を検知

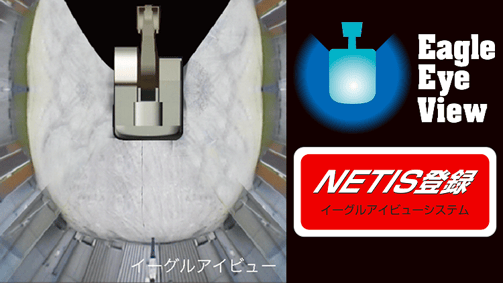

標準搭載されたイーグルアイビュー用 270°カメラでオペレータの視認エリアを拡大。事故の発生を抑制します。
さらに、K-EYE PRO2.0 専用コントローラにより、カメラに映るヒトの姿を検知。検知エリア内で注意喚起と減速 / 停止制御を行います。
段階的な注意喚起と制御により作業効率は維持したままに安全性、安全意識の向上に貢献します。^{※1 ※2}

詳細は取扱い説明書をご確認ください。
減速制御は走行時に限り、旋回時は警告/停止制御のみとなります。

K-EYE PRO2.0		機械周囲270°内の人体検知	減速・停止	キャブ内警報	周囲検知警告灯周囲検知アラーム	ドライブレコーダ機能
K-EYE PRO2.0		◎	◎	◎	◎	◎

本システムをお使いになる前には、必ず取扱説明書をお読み頂き、システムについて理解し、正しくお使いください。
本システムは、機械後方側および側方にいる人を検知し、オペレータに知らせるとともに、走行操作や旋回操作による”ひかれ”、”挟まれ”のおそれがある場合に走行や旋回を減速、停止し、衝突を回避、または衝突時の衝撃を軽減するシステムです。
本システムは、あらゆる条件にて検知を行い、お知らせ、衝突を回避する機能ではありません。性能には限界があり、システムに頼った操作や、間違った操作をした場合には、事故が発生するおそれがあります。
カメラの撮像範囲外に対象物がある場合、機能は作動しません。本システムは直立した人らしき姿、姿勢を検知対象にしています。姿勢や身長、対象と機械の高低差によってはシステムが正しく検知しない可能性があります。
性能には限界があるため、モニター画面だけを見ながらの機械操作はしないでください、モニター映像と実際の距離や位置は異なることがあるため、本機をぶつけたり、思わぬ事故を起こすおそれがあります。
旋回速度や人の移動が速い時、性能を十分に発揮できない可能性があります。
システムの作動後は機械周囲の状況を確認し、安全に作業ができることを確認した後に機械の操作を再開してください。
検知する対象物の状況（急に飛び出してくる、周囲と同系統色など）、カメラの状況（レンズ面に付着物があるなど）、作業環境・内容（悪天候、夜間など）によっては機能

が正しく作動しない、または性能を十分に発揮できない可能性があります。
本システムが作動した場合には、機械の操作を止めて、機械周囲の状況を確認し、安全に作業ができることを確認した後に機械を操作してください。
本システムは、下記のような状況で検知する場合があります。
- 樹木や草木、岩などの自然物。
- 機械の周囲にある他の機械や資材、設備など。
- 機械の周囲にある他の機械、樹木、資材、設備などの影、人の影。
