林業仕様
主な仕様
| 機種名 | SK135SR | ||
|---|---|---|---|
| ベースマシンタイプ | 林業専用ベースマシンF仕様 | ||
| 本体型式 | SK135SR-7F | ||
| 車名および型式 | コベルコ YY09 | ||
| 性能 | |||
| 標準バケット容量(山積) | 0.5 | ||
| 旋回速度 min⁻¹ | 11.0 | ||
| 走行速度(1速 / 2速) km/h | 3.4 / 5.6 | ||
| 登坂能力 %(度) | 70 (35) | ||
| 最大掘削力 バケット kN | バケット kN | 105.4 | |
| アーム kN | 64.0 | ||
| 質量（標準シュー装着時） | |||
| キャブ架台 | 固定キャブ | 垂直式エレベータキャブ | |
| 運転質量(ドーザ付) kg | 15,200 (16,000) | 17,800 (18,600) | |
| 接地圧(ドーザ付) kPa {kgf/㎠} | 48 {0.36} (50 {0.38}) | 56 {0.57} (59 {0.60}） | |
| 寸法 | |||
| 全長(ドーザ付) mm | 7,430 (8,070) | ||
| 全幅 mm | 2,490 | ||
| 本体全高 mm | 2,810 | ||
| 後端旋回半径 mm | 1,610 | ||
| エンジン | |||
| 型式 | いすゞ 4JJ1XDRA | ||
| 種類 | インタークーラターボ付直接噴射式ディーゼル | ||
| 定格出力 kW/min⁻¹ | 78.6 / 2,200(ファン付き) 86.0/2,200(ファン無し) | ||
| 燃料タンク容量 ℓ | 186 | ||
| 尿素水タンク容量 ℓ | 26 | ||
| 油圧装置 | |||
| 油圧ポンプ | 形式 | 可変容量アキシャルピストン2+ギヤ1 | |
| 設定圧 MPa | 34.3 | ||
| 旋回モータ形式 | アキシャルピストンモータ (1個) | ||
| 走行モータ形式 | 可変容量アキシャルピストンモータ (2個) | ||
| 油圧作動油 ℓ | 全量176 (タンク内油量89.9) | ||
単位は国際単位系のSI 単位表示です。バケット容量、掘削力は新JISで表示しています。質量は標準シュー装着時の値で先端アタッチメントは含みません。

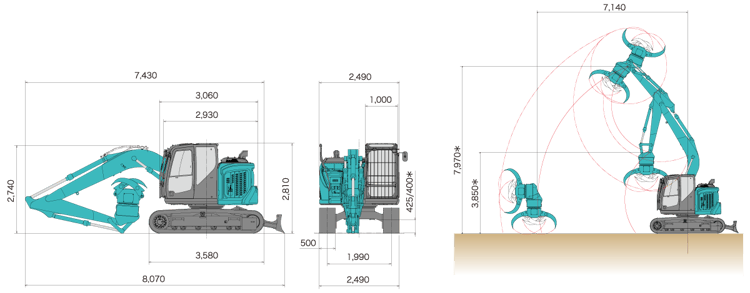

外形寸法および作動範囲
（単位:mm）
- 図はSK135SR-7F です。 図のアタッチメントはイメージです。
＊印はシュー突起を含みません。最低地上高はドーザなし／ドーザ付で並記しています。
主要装備品
◎印は標準装備、 ○印はオプション、 ーは設定なしを示します。
| 機種名 | SK135SR |
|---|---|
| 運転席 | |
| 基本キャブ（ROPS） | ◎ |
| 解体キャブ（ROPS） | ○ |
| 林業キャノピ（ROPS） | ― |
| 基本シート | ― |
| サスペンションシート（アームレスト付） | ◎ |
| エアサスペンションシート（アームレスト付） | ○ |
| 林業仕様機標準装備 | |
| キャブ前上線格子ガード | ○ ワンタッチ開閉式 |
| キャブ前下線格子ガード | ◎ 非開閉式 |
| キャブ前縦格子ガード（全面）※1 | ― |
| キャブ前もち網ガード（全面） | ― |
| キャノピ前線格子ガード | ― |
| キャノピ前もち網ガード | ― |
| トップガード | ○※2 |
| 吸排気枯葉侵入防止カバー | ◎ |
| 上部本体アンダカバー | ◎（強化型 t6mm） |
| 下部本体アンダカバー | ◎（強化型 t9mm） |
| 消火器（キャブ内） | ◎ |
| 油圧配管※3 | |
| N&B 配管 | ◎ |
| 回転N&B 配管 | ◎ |
| 回転N&B 配管（HCPレバー） | ○ |
| KG 専用配管 | ◎ |
| H&P 配管 | ◎ |
| フェラバンチャーザウルスロボ配管 | ◎ |
| ウエイト | |
| 基本ウエイト | ― |
| 増量ウエイト | ― |
| 基本ウエイト＋追加ウエイト※4 | ◎ |
| 増量ウエイト＋追加ウエイト | ― |
| シュー | |
| 400mm 等高シュー | ― |
| 450mm 等高シュー | ― |
| 500mm 等高シュー | ◎ |
| 600mm 等高シュー | ○ |
| 700mm 等高シュー | ○ |
| 400mm ゴムクローラー | ― |
| 500mm フラットシュー | ○ |
| 600mm シングルグローサシュー | ― |
| ゴムパッドシュー | ○ |
| ドーザ | |
| ストレートドーザ | ○ ※5 |
| ストレートロングドーザ | ― |
| ボルトオンエッジドーザブレード | ― |
| トラックガイド | |
| 増設トラックガイド | ○ |
| バケット | |
| 基本バケット | ○ 0.5m³ |
| アーム | |
| アーム | ◎（H&P配管） |
| HD アーム | ◎ |
| ロングアーム | ― |
| HD ロングアーム | ○ ※6 |
| アーム&バケットシリンダカバー | ― |
| アーム配管ガード | ○ |
| ブーム配管ガード | ○ |
| その他 | |
| カラーマルチディスプレイ | ◎（10インチ） |
| 後方カメラ | ◎（内蔵型） |
| 右カメラ | ◎（内蔵型） |
| イーグルアイビュー（左カメラ付） | ○ |
| フロントロールスクリーン | ○ |
| 上部本体右前ガード | ○ |
| 工具箱 | ○（キャブ前） |
| マフラテールパイプカバー | ◎ |
| チェーンソーホルダ | ― |
| 枯葉・積雪ガード | ○ |
| キャブライト | ○（2ライト） |
| キャノピライト | ― |
| ブームライト | ○（2ライト） |
| ウインチ仕様 | ○ ※7 |
| ID キー | ○ |
| 稼働機管理システム「MERiT」 | ◎ |
| マルチコントロール | ◎ |
| 1WAY コール（拡声器システム） | ○ |
| 走行アラーム | ○ |
| 黄色回転警告灯 | ○ |
| ブームセーフティ配管 | ― |
| ダブルエレメントエアクリーナ | ◎ |
| 燃料給油ポンプ | ◎ |
| ハンドホールド | ○ |
| 寒冷地作動油 | ○ |
- 基本キャブのみ。解体キャブはROPS対応3面ガード付、エレベータキャブは3面ガード付となります。
- キャノピ前もち網ガードとの併用はできません。
- 油圧配管は先端アタッチメントに合わせてお選びください。
- エレベータキャブの場合は、基本＋追加ウエイト（1,000kg）となります。
- SK135SR、 SK130は2,490mm幅、2,590mm幅、2,690mm幅の3種類、SK165SRは2,490mm幅、2,590mm幅の2種類を設定しています。
- H&P配管、KG配管では選択できません。
- ベースプレートはウインチごとに異なります。地引ウインチに対応したベースプレートおよびワイヤ固定用吊環、ウインチ用配管が付いたブームと、キャブ内にウインチ操作用スイッチボックスが設定されます。
林業マテハン仕様
主な仕様
| 機種名 | SK135SR | |
|---|---|---|
| 本体型式 | SK135SR-7F | |
| 車名および型式 | コベルコ YY09 | |
| 性能 | ||
| アタッチメント装着可能質量 kg | 0.5 | |
| 旋回速度 min⁻¹ | 11.0 | |
| 走行速度(1速 / 2速) km/h | 3.4 / 5.6 | |
| 登坂能力 %(度) | 70 (35) | |
| 質量（標準シュー装着時） | ||
| 運転質量(ドーザ付) kg | 17,200(18,000) | |
| 接地圧(ドーザ付) kPa{kgf/cm2} | 54.0{0.55}(56.5{0.58}) | |
| エンジン | ||
| 型式 | いすゞ 4JJ1XDRA | |
| 種類 | 4サイクル水冷頭上カム軸式直列、直噴射式、排気ターボ過給式付 | |
| 定格出力 kW/min⁻¹ | 78.6 / 2,200(ファン付き) 86.0/2,200(ファン無し) | |
| 燃料タンク容量 ℓ | 186 | |
| 尿素水タンク容量 ℓ | 26 | |
| 油圧装置 | ||
| 油圧ポンプ | 形式 | 可変容量アキシャルピストン2+ギヤ1 |
| 設定圧 MPa{kgf/cm2} | 34.3{350} | |
| 旋回モータ形式 | アキシャルピストンモータ (1個) | |
| 走行モータ形式 | 可変容量アキシャルピストンモータ (2個) | |
| 油圧作動油 ℓ | 全量180 (タンク内油量89.9) | |
単位は国際単位系のS I 単位表示で｛ ｝内は従来表示です。 質量は標準シュー（500mm 等高シュー）装着時の値です。

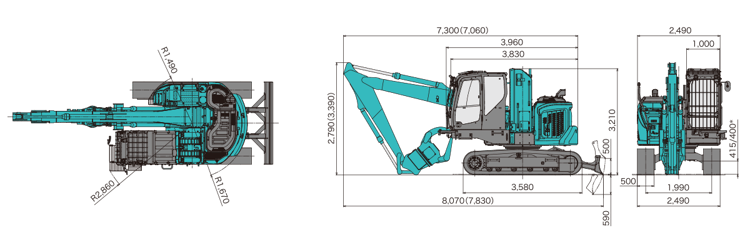

外形寸法図
（単位:mm）
- 図はキャブ天井ガード装着時。先端アタッチメントは装着イメージです。
＊印はシュー突起を含みません。仕様違いで異なる場合、林業マテハン仕様機（選木マテハン仕様機）で併記しています。ドーザなし／ドーザ付で並記しています。

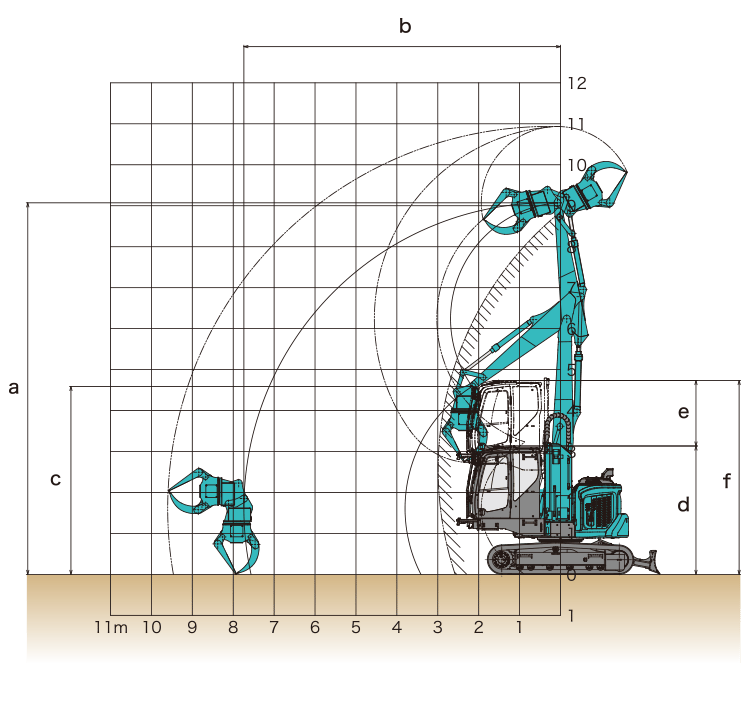

作動範囲図
（単位:mm）
| 仕様 | SK135SR-7F |
|---|---|
| a - 最大作業高さ（アーム先端） | 7,990 |
| b - 最大作業半径（アーム先端） | 7,140 |
| c - 最小作業半径時高さ（キャブ干渉解除時·アーム先端） | 3,870 |
| d - キャブ昇降距離 最下時キャブ高さ | 3,130 |
| e - キャブ昇降距離 ストローク | 1,600 |
| f - キャブ昇降距離 最高時キャブ高さ | 4,730 |
※図はキャブ天井ガード装着時。先端アタッチメントは装着イメージです。
主な装備品
◎印は標準装備、 ○印はオプション、 ーは設定なしを示します。
| 機種名 | SK135SR-7F |
|---|---|
| 先端アタッチメント | |
| KG04-3A ソー無グラップル | ◎ |
| KG04P-3A 選木グラップル | ― |
| KG04P-3B 選木グラップル | ― |
| バケットレス | △ |
| グラップルレス（KG） | △ |
| 配管 | |
| フォーク/グラップル | △ |
| 回転F/G | △ |
| KG専用配管（ソー無） | ◎ |
| アーム | |
| ロングアーム 2.84m | ― |
| HDアーム 2.38m | ◎ |
| HDロングアーム 2.84m | △ ※1 |
| ブーム | |
| ブーム 4.68m | ◎ |
| ストレートブーム 4.65m | △ ※1 |
| ウエイト | |
| 基本＋追加ウエイト（580kg） | △ |
| 基本＋追加ウエイト（1,000kg） | ◎ |
| シュー | |
| 500mmフラットシュー | △ |
| 500mm等高シュー | ◎ |
| 600mm等高シュー | △ |
| 700mm等高シュー | △ |
| ボルト付ゴムパットシュー | △ |
| キャブ | |
| 垂直式エレベータキャブ | ◎ |
| 縦格子（2面）＋開閉式トップガード | ◎ |
| シート | |
| アームレスト付きサスペンションシート | ◎ |
| ロワアタッチメント | |
| 選択無し（ロアアタッチ） | ◎ |
| ドーザブレード（2,490mm幅） | △ |
| ドーザブレード（2,590mm幅） | △ |
| ドーザブレード（2,690mm幅） | △ |
| ボルトオンエッジドーザブレード | △ |
- KG専用配管では選択できません。
主な標準装備品
- 強化型上部本体アンダカバー
- 下部本体アンダカバー
- LED作業灯（ブーム2・キャブ2・キャブ下）
- キャブ下視認ミラー
- リムーバル型走行レバー
- 乗り出し防止桟
- エレベータキャブ用昇降ステップ
- エレベータキャブ用メンテナンスストッパ
- キャブ非常時降下装置
- キャブ昇降アラーム
- イーグルアイビュー
- マルチコントロール
- 作動油フィルタ目詰まり検出機能
- バッテリ遮断機能
- ブームフットカバー
- 1WAYコール
- 消火器
主なオプション装備品
- 走行1･2速切替グリップ付ドーザレバー
- 走行アラーム
- IDキー
- 増設トラックガイド
- 寒冷地仕様作動油
- ハンドホールド
- フロントロールスクリーン
- 本体大型右前ガード
- 枯葉積雪ガード
- 黄色回転警告灯
- グリスガン
- 工具
選木マテハン仕様
主な仕様
| 機種名 | SK135SR | |
|---|---|---|
| 本体型式 | SK135SR-7F | |
| 車名および型式 | コベルコ YY09 | |
| 性能 | ||
| アタッチメント装着可能質量 kg | 0.5 | |
| 旋回速度 min⁻¹ | 11.0 | |
| 走行速度(1速 / 2速) km/h | 3.4 / 5.6 | |
| 登坂能力 %(度) | 70 (35) | |
| 質量（標準シュー装着時） | ||
| 運転質量(ドーザ付) kg | 17,200(18,000) | |
| 接地圧(ドーザ付) kPa{kgf/cm2} | 54.0{0.55}(56.5{0.58}) | |
| エンジン | ||
| 型式 | いすゞ 4JJ1XDRA | |
| 種類 | 4サイクル水冷頭上カム軸式直列、直噴射式、排気ターボ過給式付 | |
| 定格出力 kW/min⁻¹ | 78.6 / 2,200(ファン付き) 86.0/2,200(ファン無し) | |
| 燃料タンク容量 ℓ | 186 | |
| 尿素水タンク容量 ℓ | 26 | |
| 油圧装置 | ||
| 油圧ポンプ | 形式 | 可変容量アキシャルピストン2+ギヤ1 |
| 設定圧 MPa{kgf/cm2} | 34.3{350} | |
| 旋回モータ形式 | アキシャルピストンモータ (1個) | |
| 走行モータ形式 | 可変容量アキシャルピストンモータ (2個) | |
| 油圧作動油 ℓ | 全量180 (タンク内油量89.9) | |
単位は国際単位系のS I 単位表示で｛ ｝内は従来表示です。 質量は標準シュー（500mm 等高シュー）装着時の値です。
外形寸法図
（単位:mm）
- 図はキャブ天井ガード装着時。先端アタッチメントは装着イメージです。
＊印はシュー突起を含みません。仕様違いで異なる場合、林業マテハン仕様機（選木マテハン仕様機）で併記しています。ドーザなし／ドーザ付で並記しています。
作動範囲図
| 仕様 | SK135SR-7F |
|---|---|
| a - 最大作業高さ（アーム先端） | 9,070 |
| b - 最大作業半径（アーム先端） | 7,740 |
| c - 最小作業半径時高さ（キャブ干渉解除時·アーム先端） | 4,590 |
| d - キャブ昇降距離 最下時キャブ高さ | 3,130 |
| e - キャブ昇降距離 ストローク | 1,600 |
| f - キャブ昇降距離 最高時キャブ高さ | 4,730 |
※図はキャブ天井ガード装着時。先端アタッチメントは装着イメージです。
主な装備品
◎印は標準装備、 ○印はオプション、 ーは設定なしを示します。
| 機種名 | SK135SR-7F |
|---|---|
| 先端アタッチメント | |
| KG04-3A ソー無グラップル | ― |
| KG04P-3A 選木グラップル | ◎ |
| KG04P-3B 選木グラップル | △ |
| バケットレス | ― |
| グラップルレス（KG） | △ |
| 配管 | |
| フォーク/グラップル | ― |
| 回転F/G | ― |
| KG専用配管（ソー無） | ◎ |
| アーム | |
| ロングアーム 2.84m | ◎ |
| HDアーム 2.38m | ― |
| HDロングアーム 2.84m | ― |
| ブーム | |
| ブーム 4.68m | ― |
| ストレートブーム 4.65m | ◎ |
| ウエイト | |
| 基本＋追加ウエイト（580kg） | △ |
| 基本＋追加ウエイト（1,000kg） | ◎ |
| シュー | |
| 500mmフラットシュー | △ |
| 500mm等高シュー | ◎ |
| 600mm等高シュー | △ |
| 700mm等高シュー | △ |
| ボルト付ゴムパットシュー | △ |
| キャブ | |
| 垂直式エレベータキャブ | ◎ |
| 縦格子（2面）＋開閉式トップガード | ◎ |
| シート | |
| アームレスト付きサスペンションシート | ◎ |
| ロワアタッチメント | |
| 選択無し（ロアアタッチ） | ◎ |
| ドーザブレード（2,490mm幅） | △ |
| ドーザブレード（2,590mm幅） | △ |
| ドーザブレード（2,690mm幅） | △ |
| ボルトオンエッジドーザブレード | △ |
- KG専用配管では選択できません。
主な標準装備品
- 強化型上部本体アンダカバー
- 下部本体アンダカバー
- LED作業灯（ブーム2・キャブ2・キャブ下）
- キャブ下視認ミラー
- リムーバル型走行レバー
- 乗り出し防止桟
- エレベータキャブ用昇降ステップ
- エレベータキャブ用メンテナンスストッパ
- キャブ非常時降下装置
- キャブ昇降アラーム
- イーグルアイビュー
- マルチコントロール
- 作動油フィルタ目詰まり検出機能
- バッテリ遮断機能
- ブームフットカバー
- 1WAYコール
- 消火器
主なオプション装備品
- 走行1･2速切替グリップ付ドーザレバー
- 走行アラーム
- IDキー
- 増設トラックガイド
- 寒冷地仕様作動油
- ハンドホールド
- フロントロールスクリーン
- 本体大型右前ガード
- 枯葉積雪ガード
- 黄色回転警告灯
- グリスガン
- 工具
