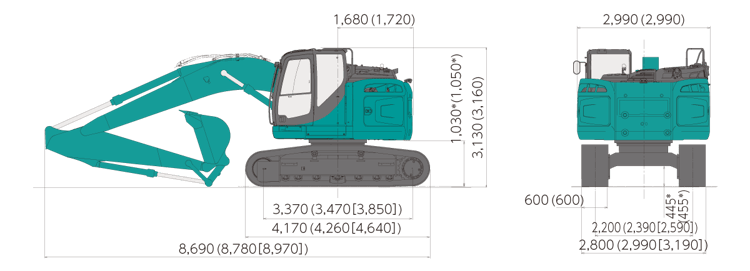

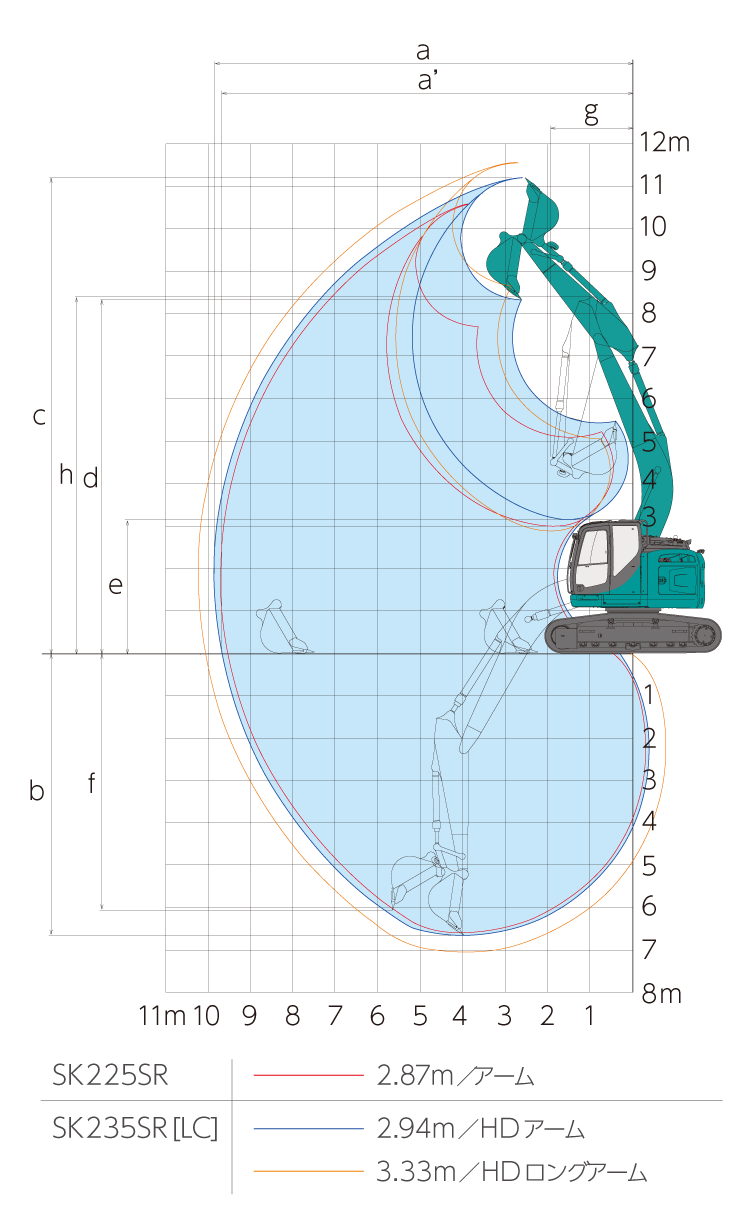

土木油圧ショベル後方超小旋回SK225SR-5カタログお問い合わせ 製品に関するご留意事項 機能・性能スペック機能・性能スペック販売サービス窓口カタログお問い合わせメニュー 標準仕様ハイリーチクレーン仕様メニュー 標準仕様 主な仕様 機種名 SK225SR 本体型式 SK225SR-5 車名および型式 コベルコYDR-YB08/LA08/YF08/YU08 性能 標準バケット容量 m³ 0.8 旋回速度 min⁻¹{rpm} 12.6 走行速度 km/h 5.8/3.5 登坂能力 %(度) 70(35) 最大掘削力 バケット kN{kgf} 120{12,240} (132{13,460}※1) アーム kN{kgf} 88{8,980} (96.8{9,880}※1) 質量（標準シュー装着時） 運転質量 kg 23,000 エンジン 型式 日野J05E-VA 種類 インタークーラーターボ付直接噴射式ディーゼル 定格出力 kW/min⁻¹{PS/rpm} 119/2,000{162/2,000} 燃料タンク容量 ℓ 330 尿素水タンク容量 ℓ 33.9 油圧装置 油圧ポンプ 形式 2連可変容量アキシャルピストン＋1ギヤ 設定圧 mPa{kgf/cm²} 34.3{350} (37.8{385}※1) 旋回モータ形式 アキシャルピストンモータ(1個) 走行モータ形式 可変容量アキシャルピストンモータ(2個) 油圧作動油 ℓ 全量230 (タンク内油量114) アタッチメント装着可能質量 基本ウエイト時 kg 2,390※2 追加ウエイト時 kg 2,690※2 単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。また、バケット容量、掘削力は新JISで表示しています。 パワーアップ時の値です。 ブーム5.62m、アーム2.87m仕様の値です。 HDブーム5.65m、HDアーム2.94m仕様の値です。 全体図 （単位:mm） アーム（SK225SR：2.87m / SK235SR［LC］：HD2.94m）、0.8m3バケット装着時。＊印はシュー突起を含みません。（ ）内はSK235SRで［ ］内はLCタイプ。 作動範囲 （単位:mm） SK225SR アームの種類 アーム(2.87m) a - 最大掘削半径 9,700 a' - 床面最大掘削半径 9,530 b - 最大掘削深さ＊ 6,580 c - 最大掘削高さ＊ 10,580 d - 最大ダンプ高さ＊ 7,710 e - 最小ダンプ高さ＊ 2,980 f - 最大垂直掘深さ＊ 5,950 g - 最小旋回半径 2,370 h - 同上時高さ＊ 8,150 標準バケット容量(山積) 0.8m³ ＊印はシュー突起を含みません。バケット容量は新JIS表示です。 各種シュー 形状 シュー幅 (mm) クローラ全幅 (mm) 接地圧 (kPa {kgf/cm²}) 鉄クローラ(等高) 600(標準) 2,800 52 {0.53} 700 2,900 45 {0.46} 790 2,990 40 {0.41} （注）接地圧は基本アタッチメント装着時の値です。 ハイリーチクレーン仕様 主な仕様 本体型式 SK225SR-5 標準バケット容量(山積) m³ 0.8 最大吊り上げ能力 定置吊り txm 2.9 X 2.5～6.0 走行吊り txm 1.4 X 2.5～5.5 旋回速度 クレーンモード時 min⁻¹{rpm} 6 走行速度 クレーンモード時 km/h 2.8 作動範囲図 左 SK225SR / 右 SK235SR[LC]（単位:mm） 定格荷重 （単位：t） 本体型式 SK225SR-5 作業半径 定置吊り 走行吊り 2.5〜5.5m 2.9 1.4 6.0m 2.9 ― 6.5m 2.6 ― 7.0m 2.3 ― 7.5m 2.1 ― 8.0m 1.9 ― 8.5m 1.7 ― フック質量 13.9kg 吊り荷走行作業は1速を使用してください。 クレーン作業に際しては取扱説明書に記載された注意事項を遵守してください。 各種バケットの仕様と組み合わせ ◎印は標準の組み合わせ、○印は一般作業、△印は軽作業を示します。 項目 ／ 種類 ホウバケット タイプ 幅狭 標準 幅広 用途 一般掘削 バケット容量 山積(旧JIS) m³ 0.51(0.45) 0.7(0.61) 0.8(0.7) 0.93(0.8) 平積 m³ 0.39 0.5 0.59 0.67 バケット口幅 サイドカッタ有 mm 870 1,080 1,160 1,330 サイドカッタ無 mm 770 980 1,060 1,230 ツースの数 3 5 組み合わせ SK225SR アーム(2.87m) ○ ○ ◎ △ SK235SR [LC] HDアーム(2.94m) ○ ○ ◎ △ HDロングアーム(3.33m) ○ ◎ △ ― 標準タイプ以外はオプション設定です。バケット容量は新JIS表示で（ ）内は旧JIS表示です。 主要装備品 ◎印は標準装備、△印はオプションを示します。 機種名 SK225SR バケット（詳細は「各種バケットの仕様と組み合わせ」をご参照ください。） 0.51m³バケット △ 0.70m³バケット △ 0.80m³バケット ◎ 0.80m³バケット（横ピン） △ 0.80m³底板補強バケット △ 0.93m³バケット △ 配管 N&B配管 △ 回転N&B配管 △ ハイリーチクレーン △ アーム アーム2.87m ◎ HDアーム2.94m ― HDロングアーム3.33m ― ブーム ブーム5.62m ◎ HDブーム5.65m ― ウエイト 基本ウエイト ◎ アドオン式追加ウエイト＋1,400kg △ シュー 600mm等高シュー ◎ 700mm等高シュー △ 790mm等高シュー △ 800mm等高シュー ― 600mmボルト付ゴムパッドシュー △ ロワアタッチメント ドーザブレード2,800mm △ ドーザブレード2,990mm ― キャブ 基本キャブROPS（小窓） ◎ 基本キャブROPS 天網ガード付 ― レインバイザー △ 縦格子（1面） △ 縦格子（2面） △ トップガード △ シート 基本シート ◎ サスペンション付シート △ その他 寒冷地仕様作動油 △ マルチコントロール △ キャブ2ライト △ 消火器 △ グリスガン △ 工具 △ 後方確認カメラ・モニタ ◎ 増設右カメラ＋増設モニタ △ イーグルアイビュー※1 △ 黄色回転警告灯 △ 走行アラーム △ 1WAYコール ― IDキー △ 作動油フィルタ目詰まり検出機能 ◎ バッテリ遮断機能付 ◎ 増設トラックガイド △ 上部本体アンダカバー（t6mm） △ 下部本体アンダカバー（t9mm） △ ホルナビセンサレス（3D） △ アドオン式追加ウェイト仕様は選択できません。 標準装備品 オートエアコン（内気循環・外気導入切替式）デフロスタ左右一体スライド式コントロールボックスダブルスライドシート巻取り式シートベルトラゲッジトレイ大型カップホルダライフハンマAM/FMラジオ（2スピーカ）耳付2分割フロアマットルームライトエンジンオイルパンドレンコック前方作業灯（アタッチメント:1、上部本体右:1）ダブルエレメントエアクリーナ間欠＆ライズアップワイパ24V電源稼働機管理システム「MERiT」 装備品写真には他機種のものが含まれています。 ドーザブレードはボトルオン式カッティングエッジのみとなります。
