  • 土木
油圧ショベル
  • 標準型

SK330-10/SK350LC-10

主な仕様

機種名 SK330 SK350LC
本体型式 SK330-10 SK350LC-10
車名および型式 コベルコ YDS-LC14/YC14
性能
標準バケット容量 m³ 1.4 (旧JIS 1.2)
旋回速度 min⁻¹{rpm} 10 {10}
走行速度 km/h 5.6/3.3
登坂能力 %(度) 70 (35)
最大掘削力 バケット kN{kgf} 222 {22,700} (244 {24,900} ※)
アーム kN{kgf} 163 {16,800} (180 {18,500} ※)
質量 (標準シュー装着時)
運転質量 kg 34,700 35,400
エンジン
型式 日野J08E-YD-KSDK
種類 インタークーラーターボ付直接噴射式ディーゼル
定格出力 kW/min⁻¹{PS/rpm} 201/2,100 {273/2,100} (JIS D0006-1:2000) ファン付NET
213/2,100 {289/2,100} (JIS D0006-1:2000) ファン無NET
燃料タンク容量 ℓ 503
油圧装置
油圧ポンプ 形式 2連可変容量アキシャルピストン＋1ギヤ
設定圧 MPa{kgf/cm²} 34.3 {350} (37.8 {385} ※)
旋回モータ形式 アキシャルピストンモータ (1個)
走行モータ形式 可変容量アキシャルピストン2速モータ (2個)
油圧作動油 ℓ 全量410 (タンク内油量245)

単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。また、バケット容量、掘削力は新JISで表示しています。 ※印はパワーアップ時の値です。

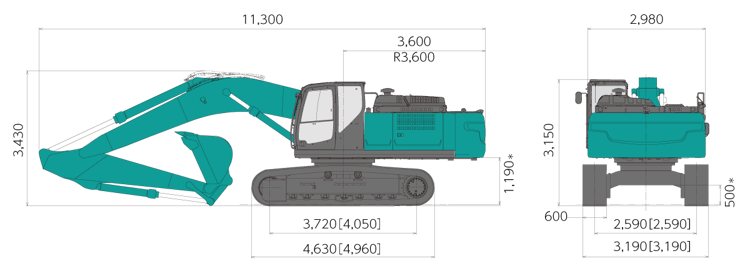

全体図

（単位:mm）

全体図

HDアーム（3.3m）、1.4m³バケット装着時。＊印はシュー突起を含みません。［ ］内はLCタイプ。

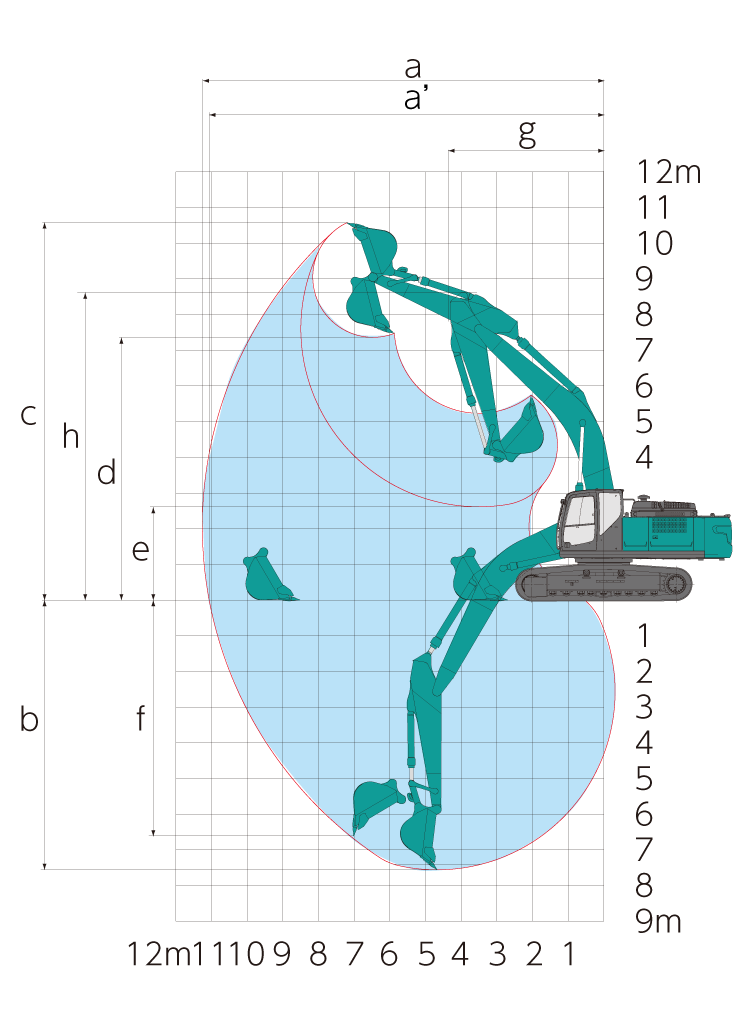

作動範囲

（単位:mm）

アームの種類 HDアーム (3.3m)
a - 最大掘削半径 11,260
a' - 床面最大掘削半径 11,060
b - 最大掘削深さ ＊ 7,560
c - 最大掘削高さ ＊ 10,580
d - 最大ダンプ高さ ＊ 7,370
e - 最小ダンプ高さ ＊ 2,620
f - 最大垂直掘深さ ＊ 6,610
g - 最小旋回半径 4,310
h - 同上時高さ ＊ 8,640
標準バケット容量 (山積) 1.4m³

＊印はシュー突起を含みません。バケット容量は新JIS表示です。
バケットを反転すれば、ショベル作業ができます。

作動範囲図

各種シュー

形状 シュー幅 (mm) クローラ全幅 (mm) 接地圧 (kPa {kgf/cm²})
SK330 SK350LC SK330 SK350LC
鉄クローラ(等高) 600 (標準) 3,190 70 {0.72} 66 {0.68}
700 3,290 62 {0.63} 58 {0.59}
800 3,390 54 {0.55} 51 {0.52}
  • 接地圧は基本アタッチメント装着時の値です。

各種バケットの仕様と組み合わせ

◎印は標準の組み合わせ、○印は一般作業、△印は軽作業を示します。

項目 ／ 種類 ホウパケット
タイプ 幅狭 標準 幅広
用途 一般掘削
バケット容量 山積(旧JIS) m³ 1.2(1.0) 1.4(1.2) 1.6(1.4)
平積 m³ 0.84 1.0 1.2
バケット口幅 サイドカッタ有 mm 1,240 1,420 1,570
サイドカッタ無 mm 1,110 1,300 1,450
ツースの数 4 5
組み合わせ HDアーム(3.3m) ○ ◎ △

標準タイプ以外はオプション設定です。バケット容量は新JIS表示で（ ）内は旧JIS表示です。

装備品

◎印は標準装備、△印はオプションを示します。

機種名 SK330 / SK350LC
バケット（詳細は「各種バケットの仕様と組み合わせ」をご参照ください。）
1.2m³バケット △
1.4m³バケット ◎
1.4m³横ピンバケット △
1.6m³バケット △
1.6m³横ピンバケット △
KR1350T(P)R-40ニブラー △
配管
N&B配管 ◎
回転N&B配管 △
アーム
HDアーム (3.3m) ◎
ブーム
HDブーム (6.5m) ◎
ウエイト
基本ウエイト ◎
シュー
600mm等高シュー ◎
700mm等高シュー △
800mm等高シュー △
キャブ
基本キャブ(小窓) ◎
キャブガード
縦格子(1面) 下部 △
縦格子(2面) 下部、前部 △
トップガード(ISO 10262 レベルII) △
シート
サスペンション付シート ◎
その他
自動給脂装置 △
寒冷地作動油 △
マルチコントロール △
稼働管理システム「MERiT」 ◎
キャブ2ライト △
増設トラックガイド(強化型) △
上部本体アンダカバー ◎
上部本体アンダカバー(強化型、t6mm) △
下部本体アンダカバー(t9mm) △
1WAYコール △
消火器 △
黄色回転警告灯 △
走行アラーム △
後方確認カメラ・モニタ(カラー) ◎
パーソナロックキー ◎
IDキー △
防虫ネット(エアコンコンデンサ用) △
工具 △
グリスガン △
作動油フィルタ目詰り検出装置 ◎
増設右カメラ+増設モニタ △
イーグルアイビュー △
延長ハンドレール △
レインバイザー △

標準装備品

  • オートエアコン（内気循環・外気導入切替式）
  • デフロスタ
  • 左右一体スライド式コントロールボックス
  • ダブルスライドシート
  • 巻取り式シートベルト
  • ラゲッジトレイ
  • 大型カップホルダ
  • ライフハンマ
  • AM/FMラジオ（2スピーカ）
  • 耳付2分割フロアマット
  • ルームライト
  • エンジンオイルパンドレンコック
  • 前方作業灯（アタッチメント :2、上部本体右 :1）
  • ダブルエレメントエアクリーナ
  • 間欠&ライズアップワイパ
